手动垂直式快速夹钳压紧工装

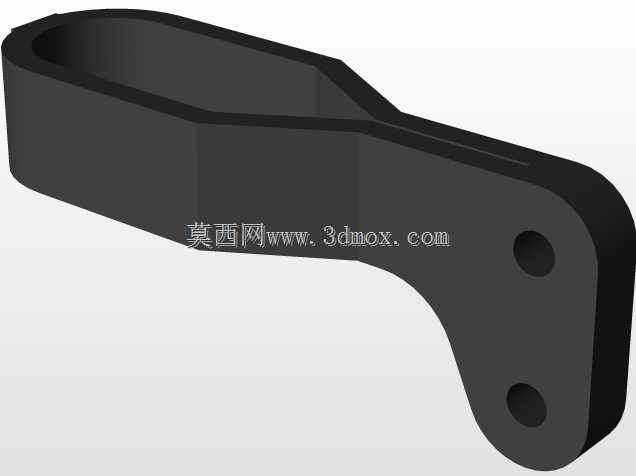

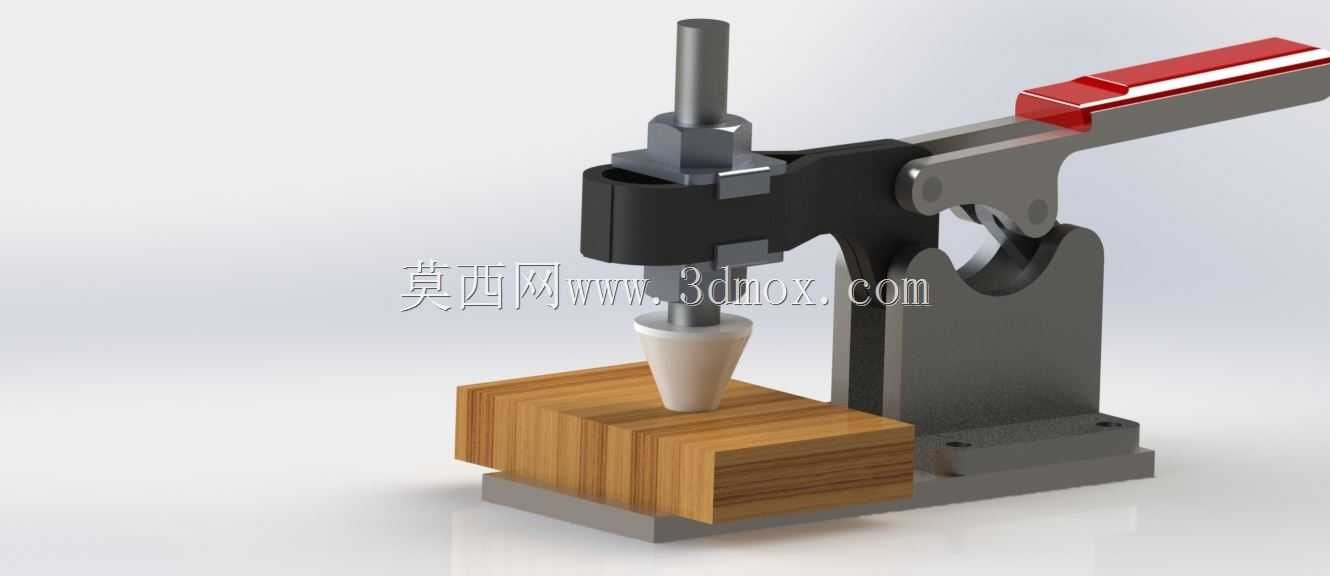

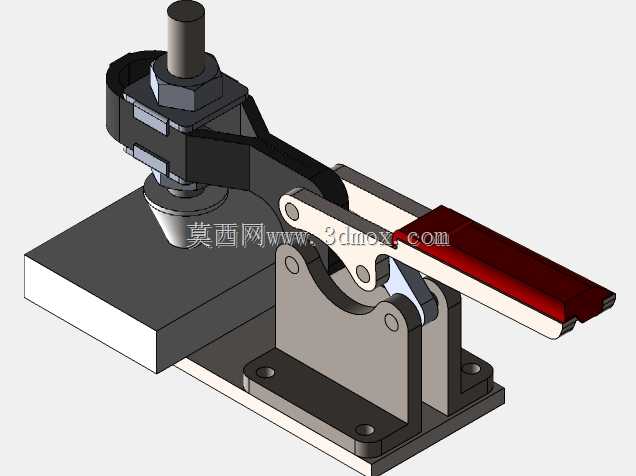

这款手动垂直压紧夹钳是面向轻载加工、装配工位开发的手动夹持工装，主要应用于小型工件的钻孔、粘接、打磨、装配定位场景，在木工小件加工、电子元器件组装、五金小零件铆接等场景中使用频率极高，能够替代人工按压固定工件，避免加工过程中工件移位、操作人员手部靠近加工区域引发的安全隐患。从功能特性来看，这款夹钳采用杠杆式肘节机构设计，扳动红色手柄即可实现压头的快速下压与抬升，下压到位后机构可形成稳定的机械死点锁止，即便承受加工过程中的振动载荷也不会出现松脱，压头采用锥形软质接触端，下压时既能保证足够的压紧力，又不会刮伤工件表面，适配不同厚度的工件夹持需求。设计过程中充分考虑了手动操作的人机工程学，手柄长度经过反复校核，单手握持施力即可完成锁紧与释放操作，操作力度控制在普通人手部舒适施力区间，长时间重复操作也不会产生明显的手部疲劳；夹钳主体采用分体式结构设计，底座预留两个标准安装孔位，可直接通过螺栓固定在木质或金属工作台面上，安装边界清晰，不需要额外加工复杂的安装位，也可根据工位需求临时加装在不同的操作平台上，适配多工位灵活切换的使用需求。外形尺寸方面，这款夹钳整体高度控制在200mm以内，底座长宽尺寸约为120mm*80mm，压头最大下压行程可达40mm，能够夹持最大厚度60mm的工件，整体结构紧凑，不会占用过多工作台操作空间，夹臂采用高强度铸铁材质一体成型，关键铰接位置加装耐磨衬套，长期反复使用也不会出现铰接间隙过大、压紧精度下降的问题。在实际生产场景中，这类手动夹钳常被布置在小型工作台的加工点位旁，配合小型钻具、打磨工具完成小件的快速固定，相比气动、电动夹持装置，它不需要外接气源或电源，部署灵活成本更低，非常适合小批量加工、手工DIY、维修工位等非自动化产线场景使用，压头位置可根据工件形状进行更换，除了适配平面工件压紧，也可更换异形压头适配特殊外形工件的夹持需求，整体结构简单可靠，日常维护仅需定期在铰接位置加注少量润滑脂即可长期稳定使用。
