多轴联动精密机械传动执行机构

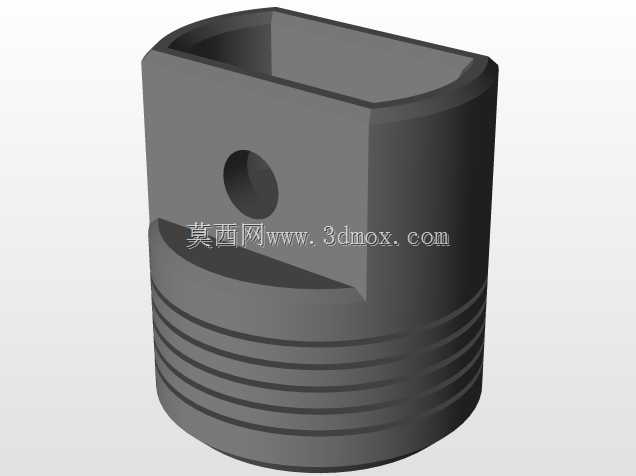

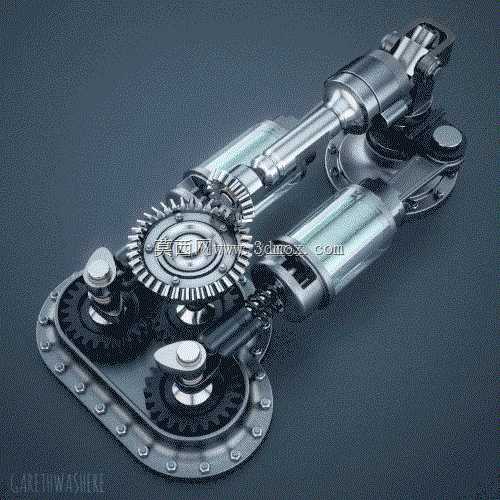

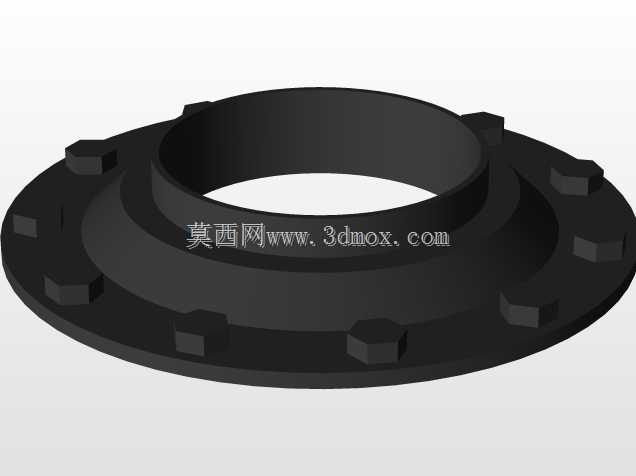

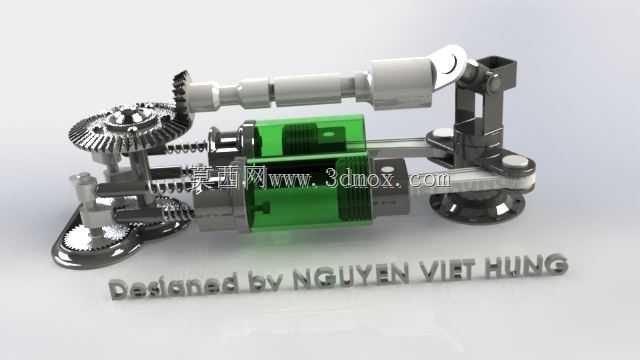

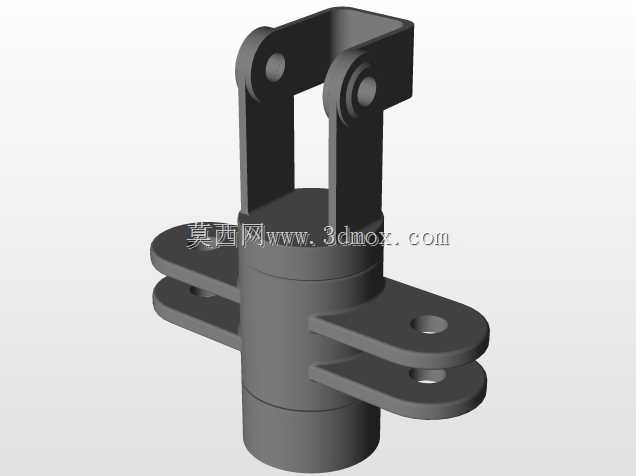

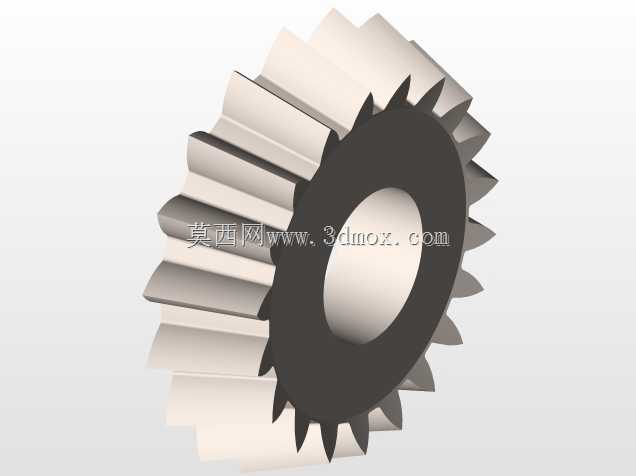

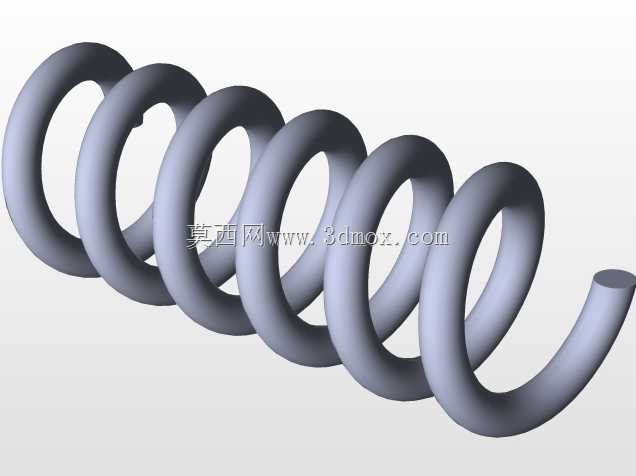

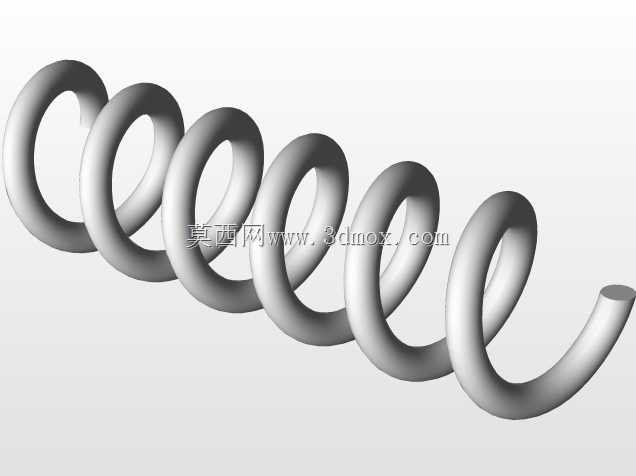

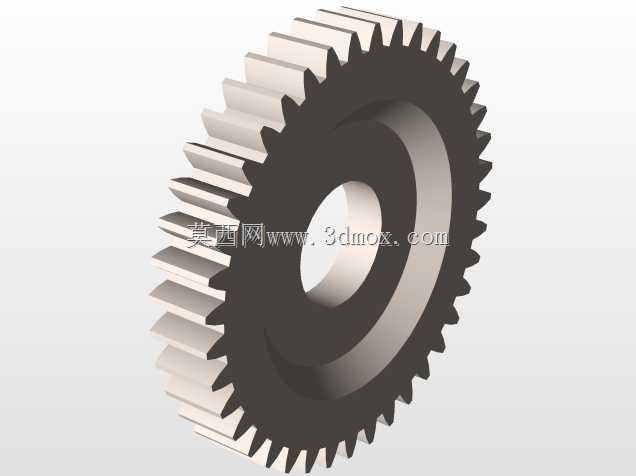

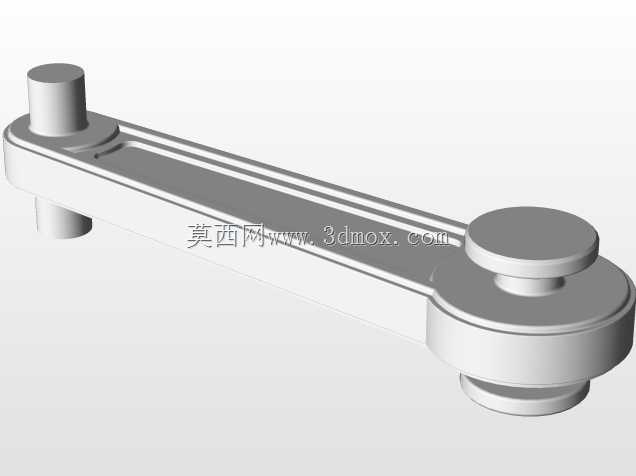

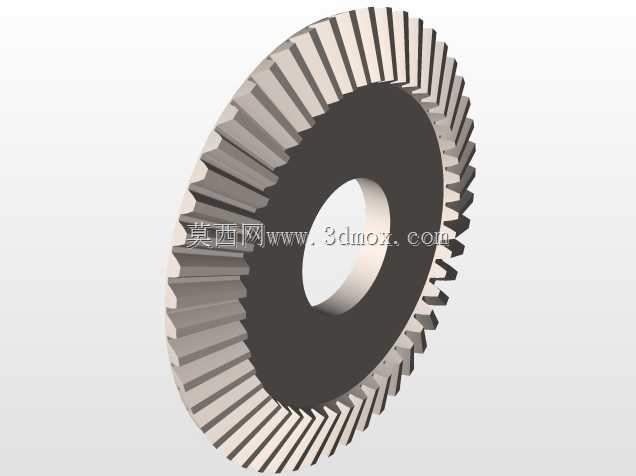

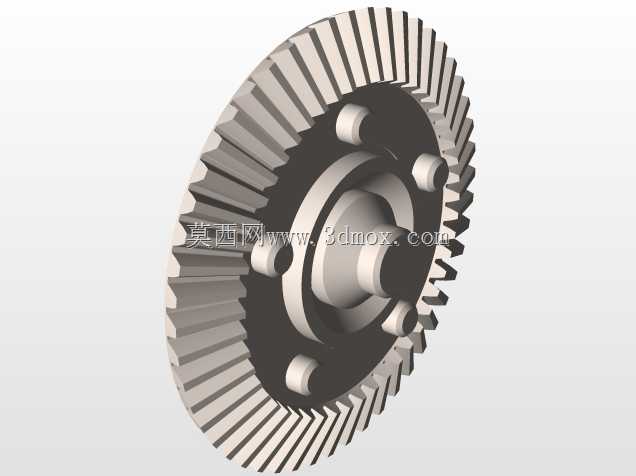

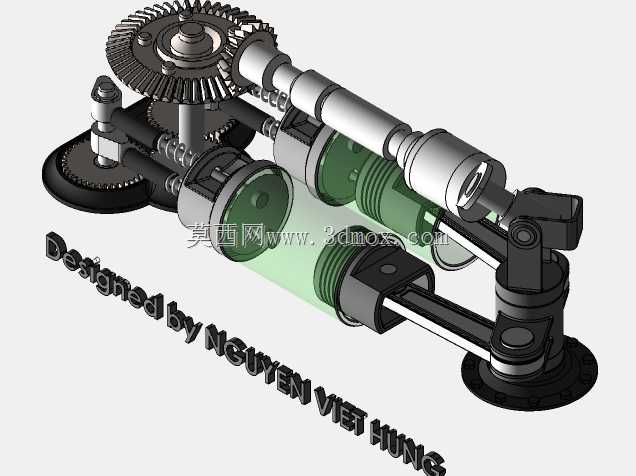

该机械结构属于精密传动执行组件，主要应用于小型自动化作业设备、精密检测仪器以及特种作业小型机械的动力传输与动作执行场景，可在狭小安装空间内完成旋转动力换向、直线往复动作输出以及多轴同步联动的复合运动需求，适配需要复杂动作逻辑的小型机电一体化设备，能够替代传统分散布置的多组单一传动部件，大幅缩减设备整体的传动链路长度，降低动力传输过程中的损耗。从功能特性来看，该结构整合了锥齿轮换向传动组、螺旋进给组件、多连杆铰接执行端以及弹性缓冲复位结构，动力输入端接入旋转动力后，可通过锥齿轮组完成90度动力换向，同步驱动横向布置的螺旋进给轴完成直线进给动作，同时通过侧边的连杆铰接结构将动力传递至末端执行位，实现夹取、顶升或者周期性摆动的作业动作，结构内置的弹簧缓冲组件可在动作行程末端提供柔性缓冲，避免刚性碰撞对部件造成损伤，提升整体运行的稳定性与使用寿命。在设计思路上，该结构采用集成化布局逻辑，将换向、进给、执行、缓冲多个功能模块整合在同一安装基座上，所有传动部件的转动副均配置了自润滑轴承位，无需额外加装复杂的润滑管路即可满足长期运行的耐磨需求；各部件的受力点经过力学仿真优化，齿轮啮合区域采用渐开线齿形设计，保证传动过程中的啮合精度与噪音控制，连杆铰接点的公差配合选用间隙配合基准，既保证动作的灵活性，又避免间隙过大造成的回程误差，整体结构的传动效率可达85%以上，可适配中低转速、中等负载的连续作业工况。从安装边界来看，该结构整体采用卧式布局，主体安装面为底部的平整基座，基座上预留了四个对称布置的安装定位孔，可直接通过螺栓固定在设备的安装平台上，横向进给轴的行程范围经过精准限位，不会超出结构本身的外轮廓边界，侧边的连杆执行端动作范围控制在基座上方的扇形区域内，安装时无需预留过大的周边避让空间，输入轴端采用标准的轴径设计，可直接与常用的微型驱动电机输出轴对接，无需额外定制转接法兰，整体结构的外露部件均做了圆角处理，避免安装调试过程中出现尖锐边角划伤的风险，同时外露的传动部件预留了防护罩安装位，可根据使用场景加装透明防护外罩，满足不同作业环境的安全防护要求。
