栈板货物翻转倒料作业机架结构

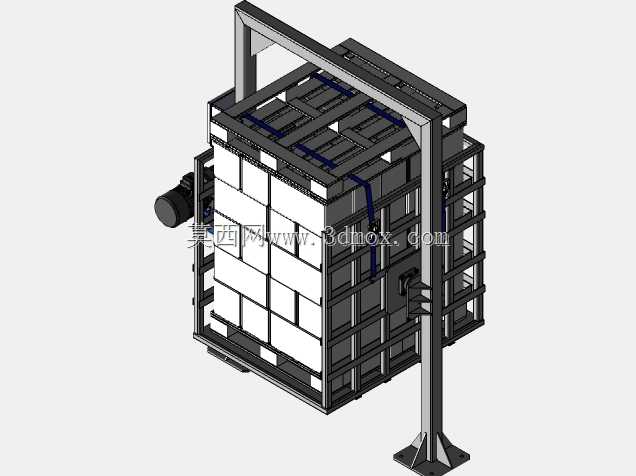

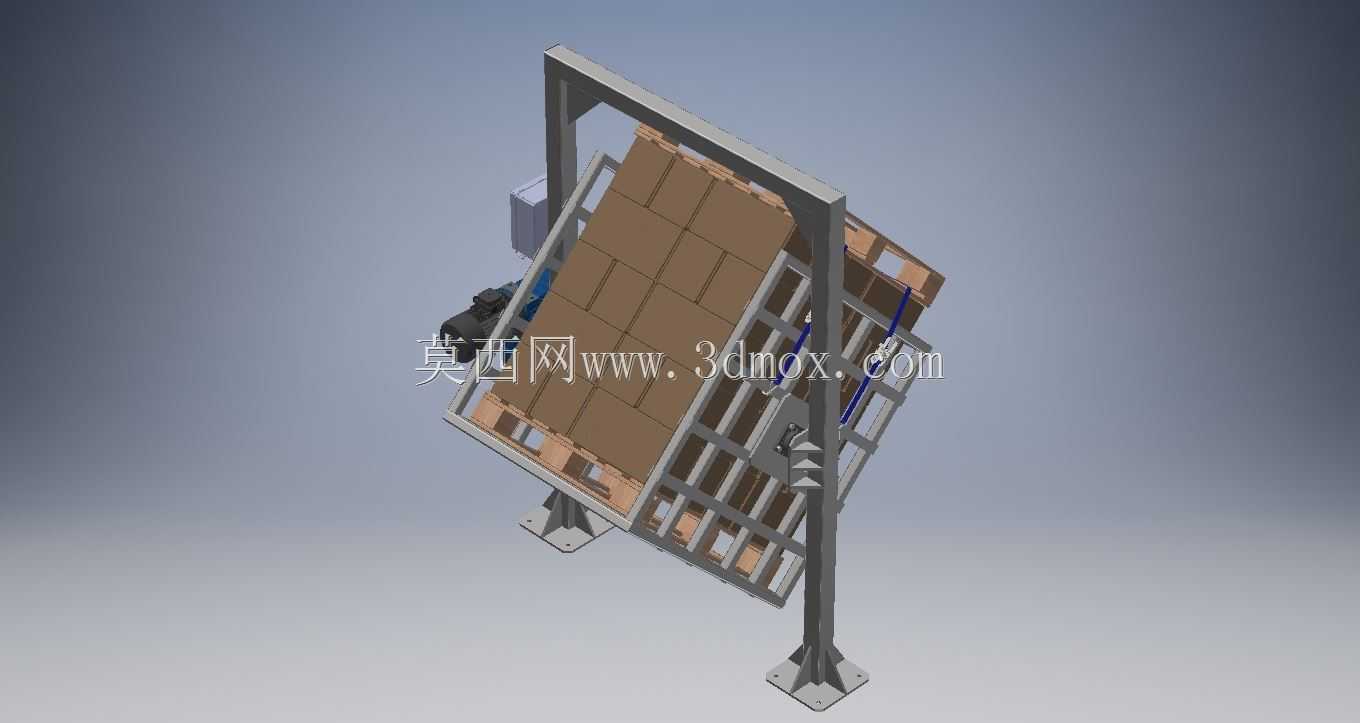

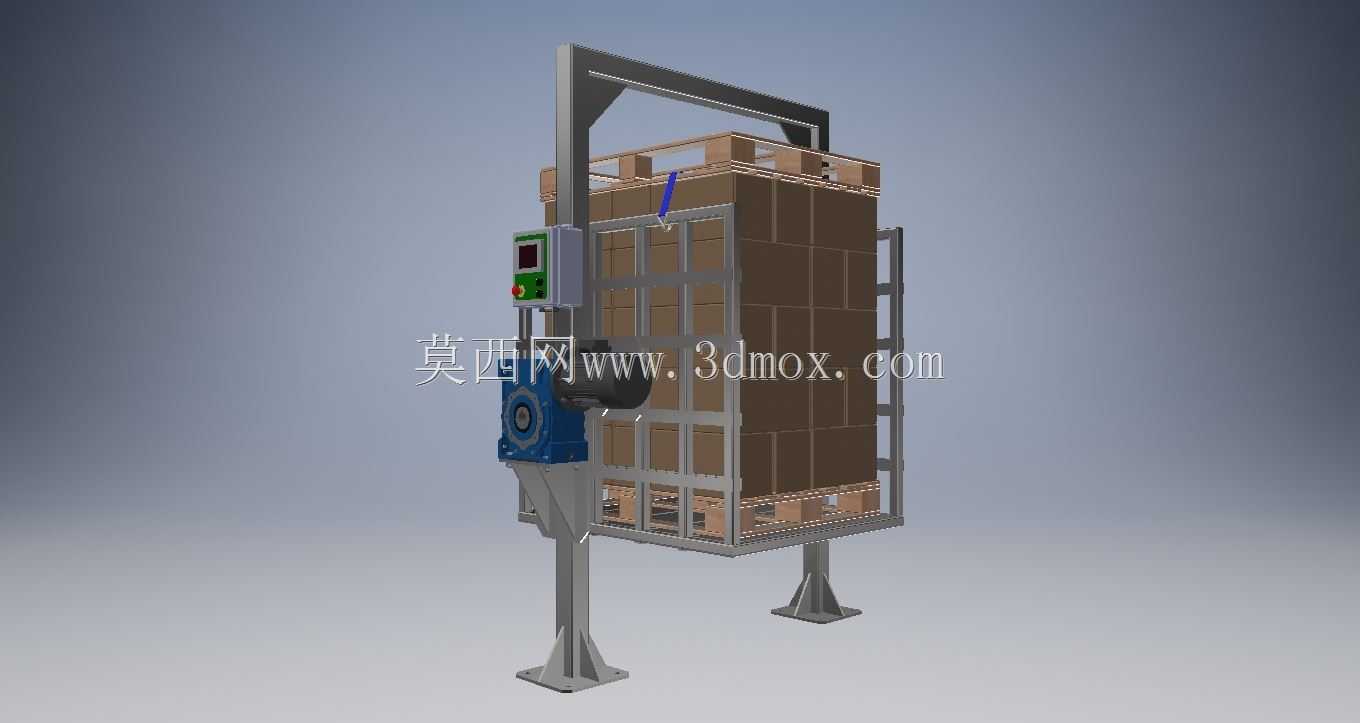

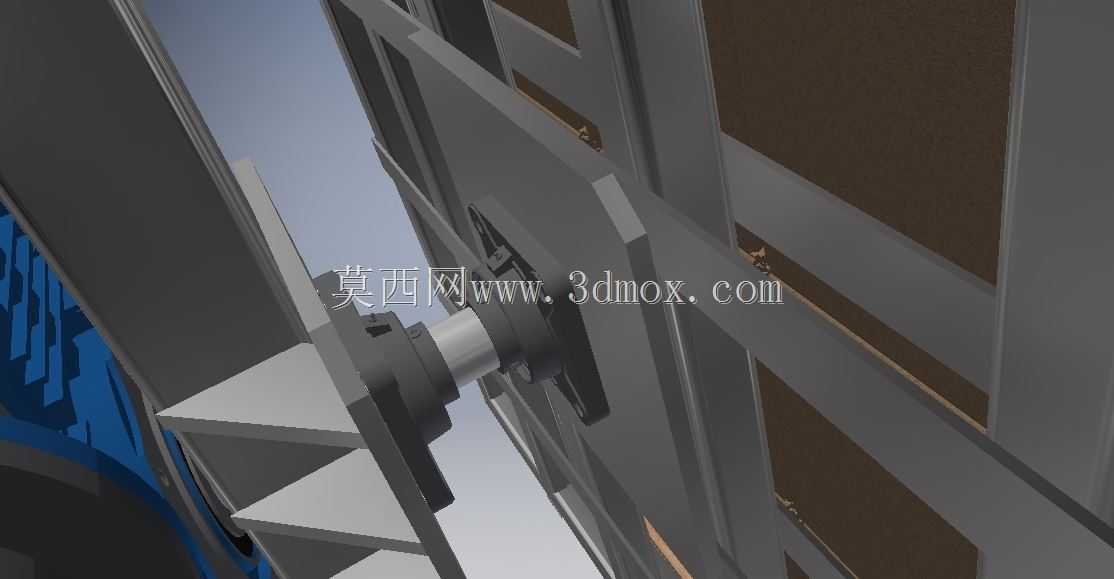

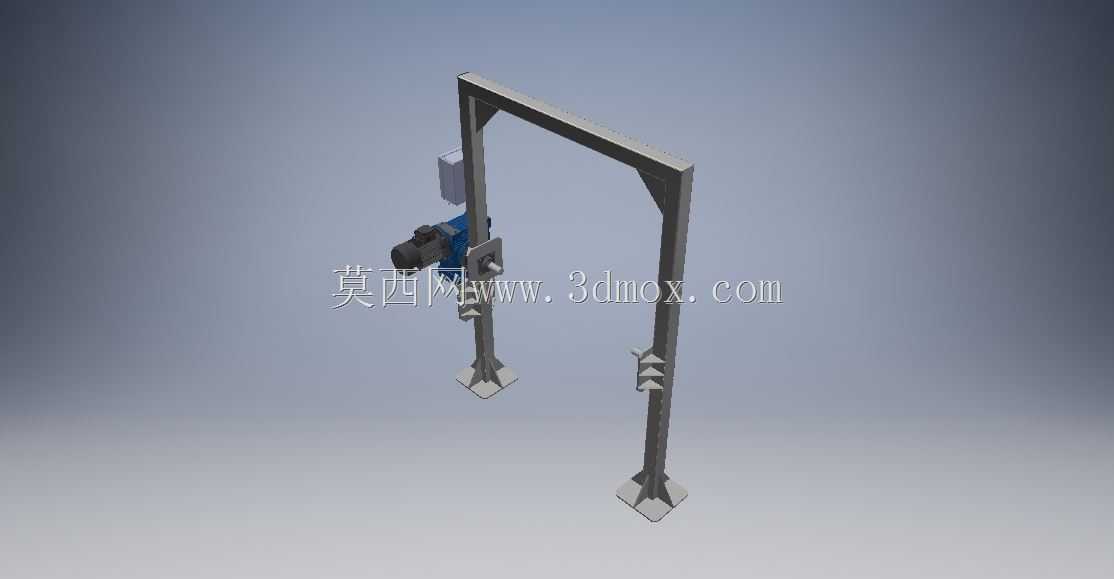

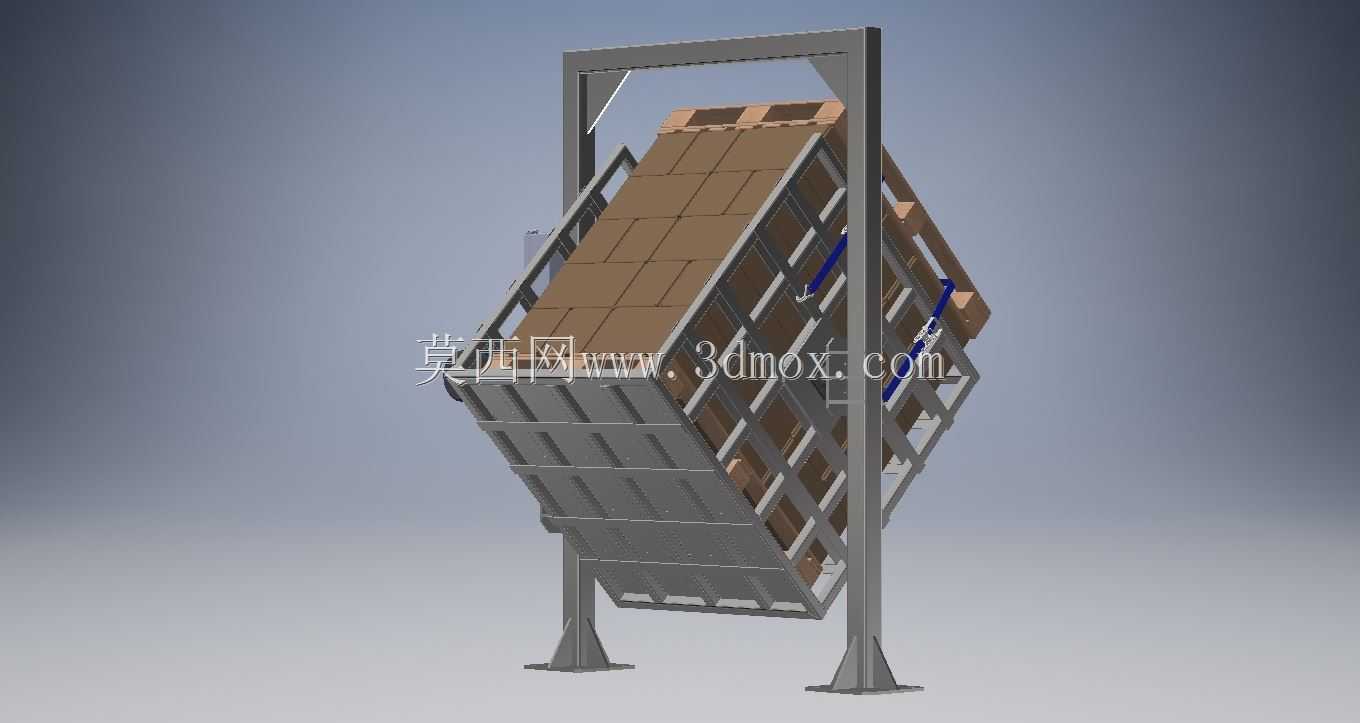

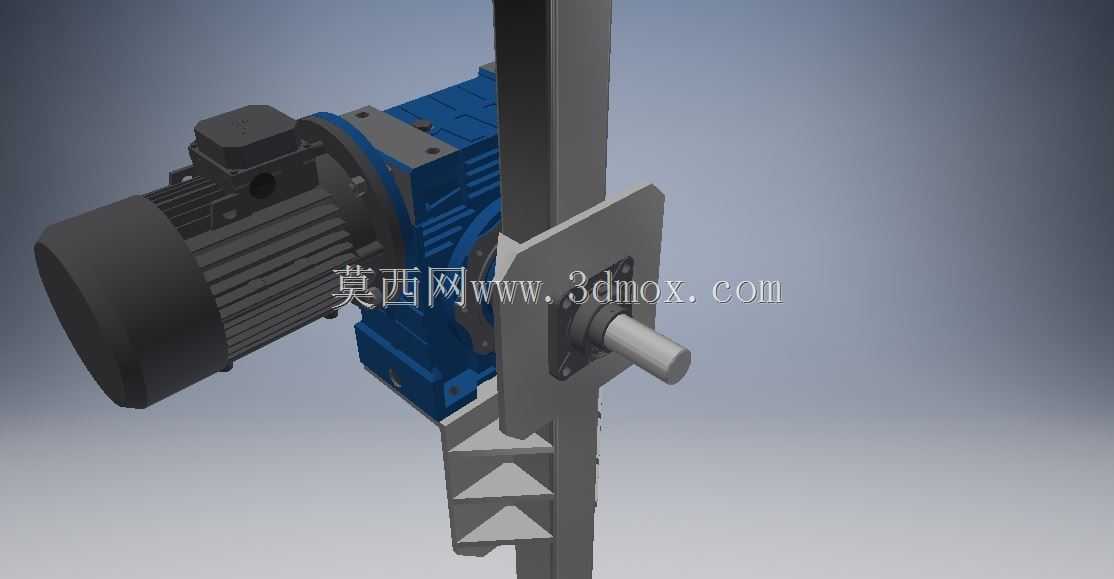

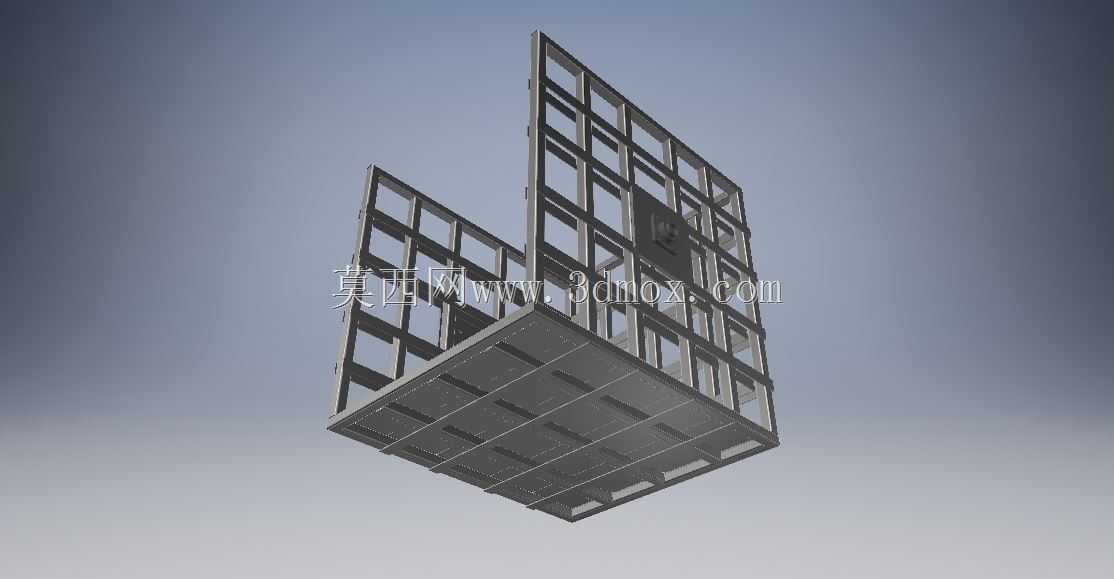

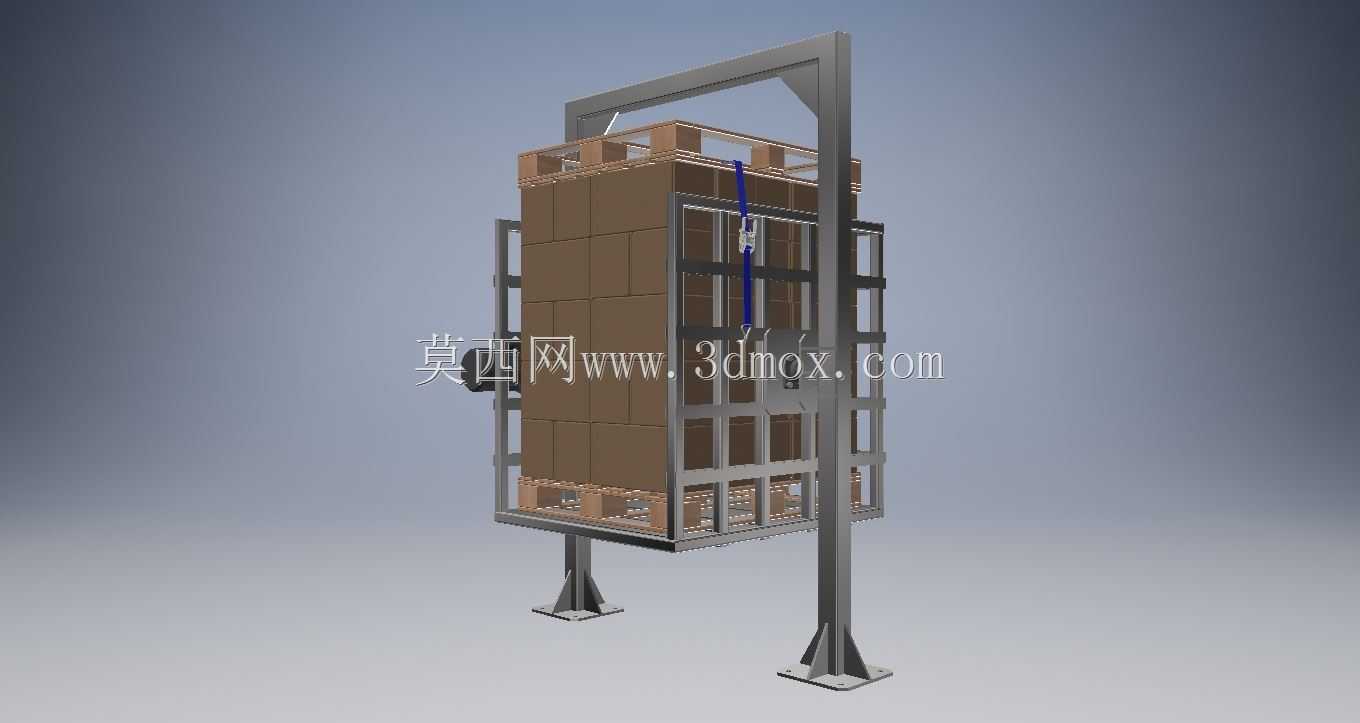

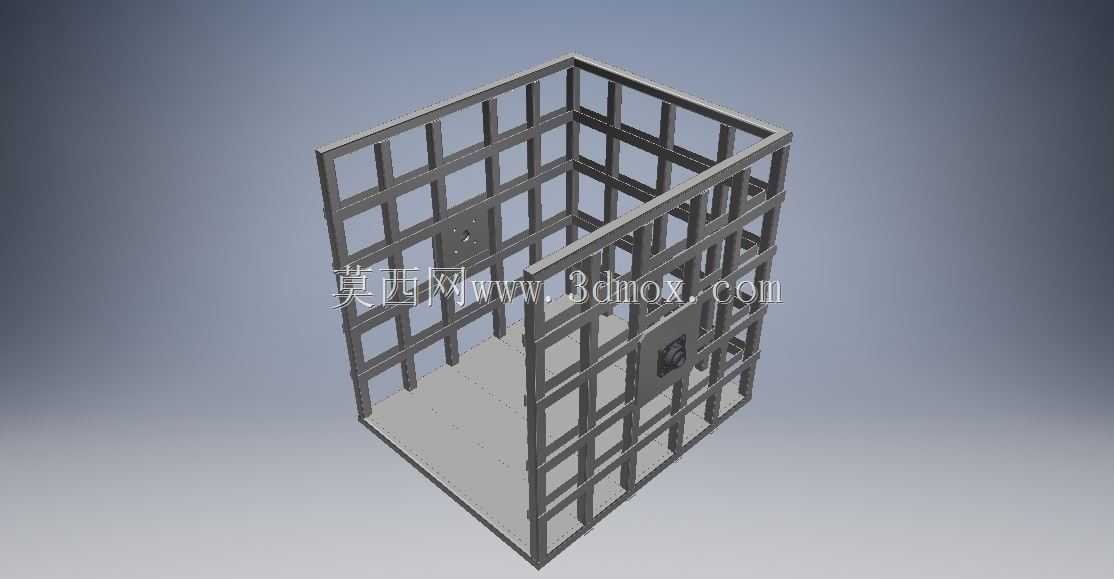

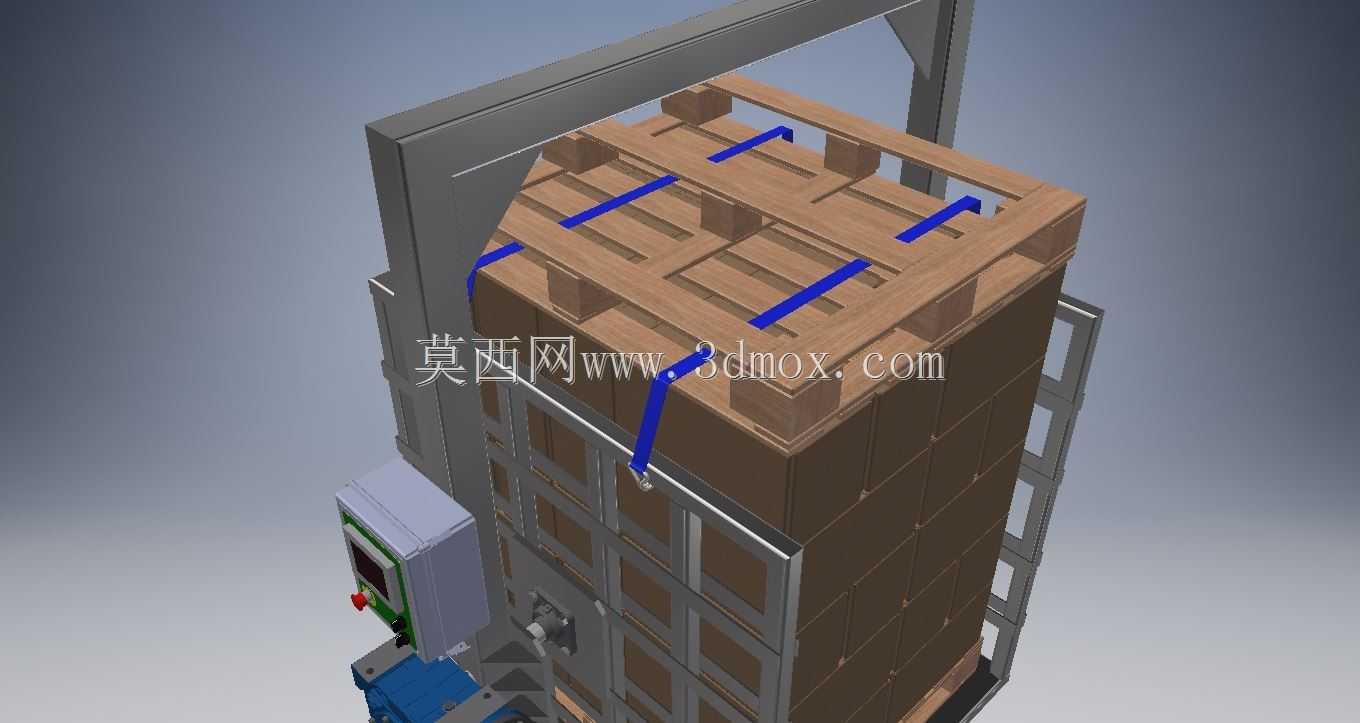

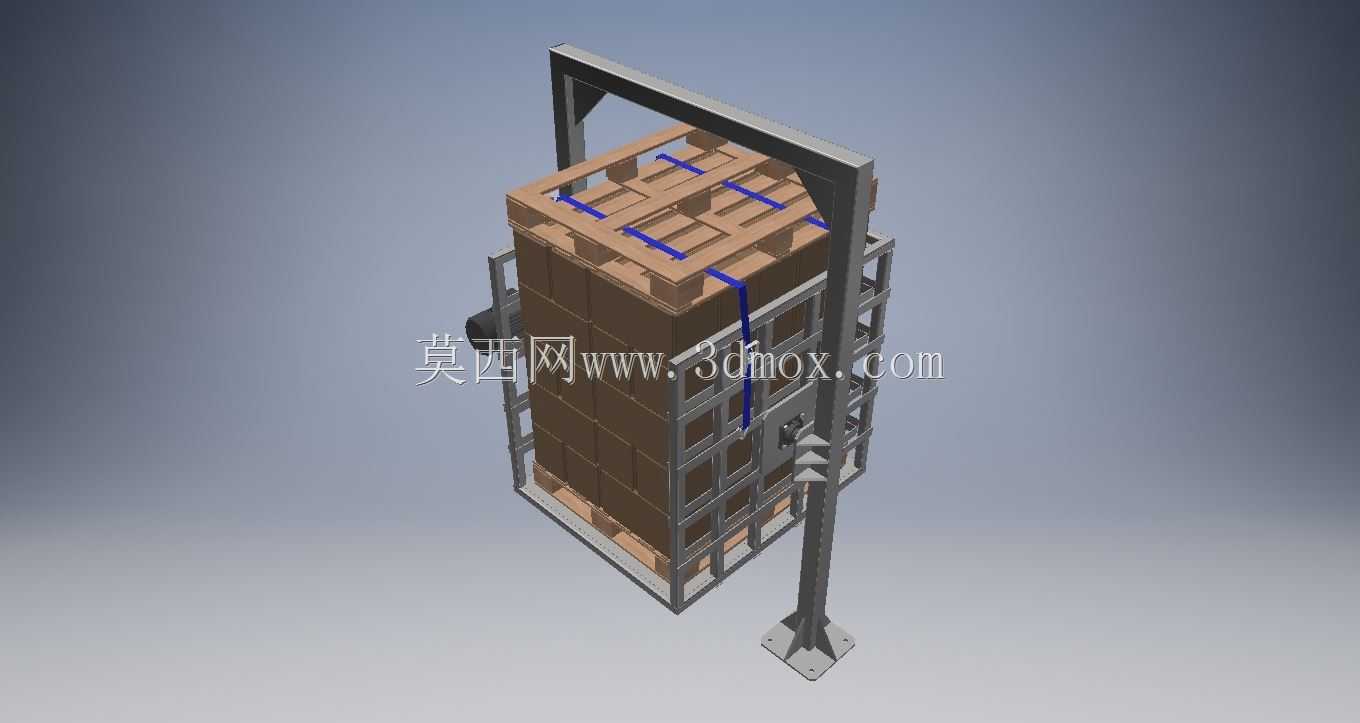

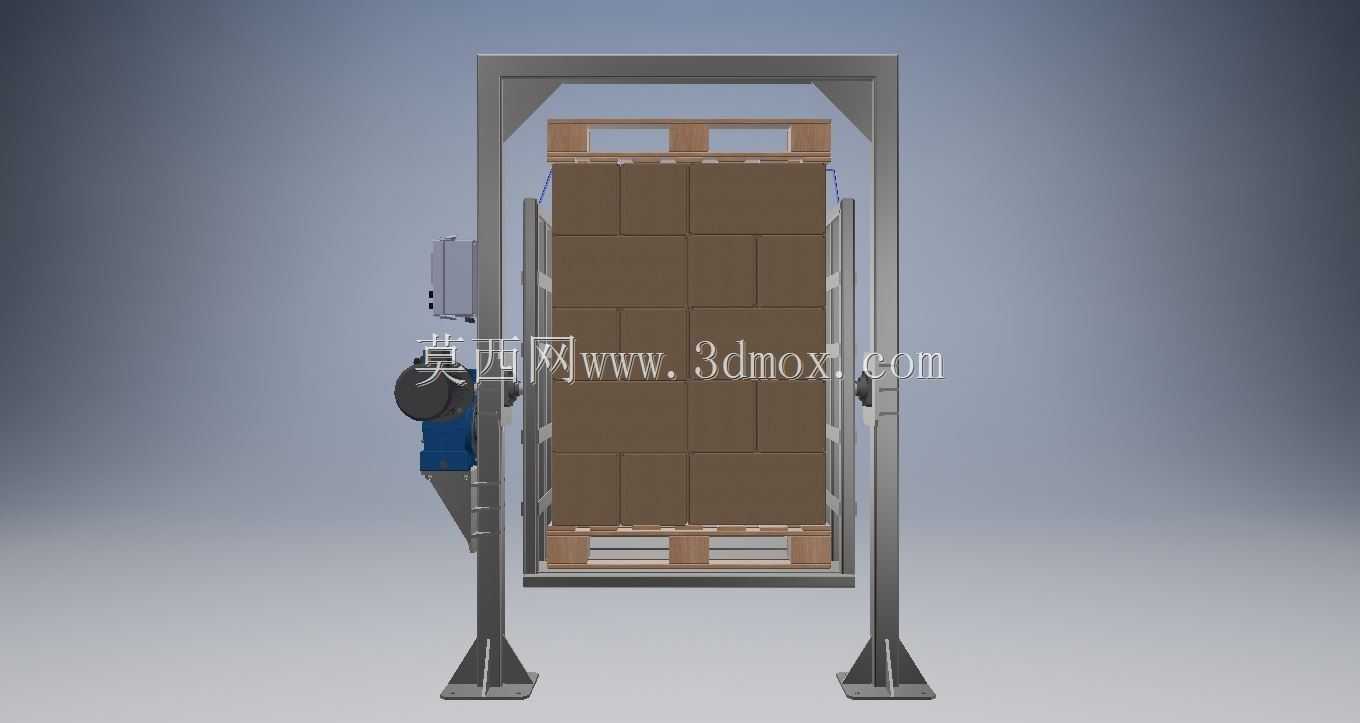

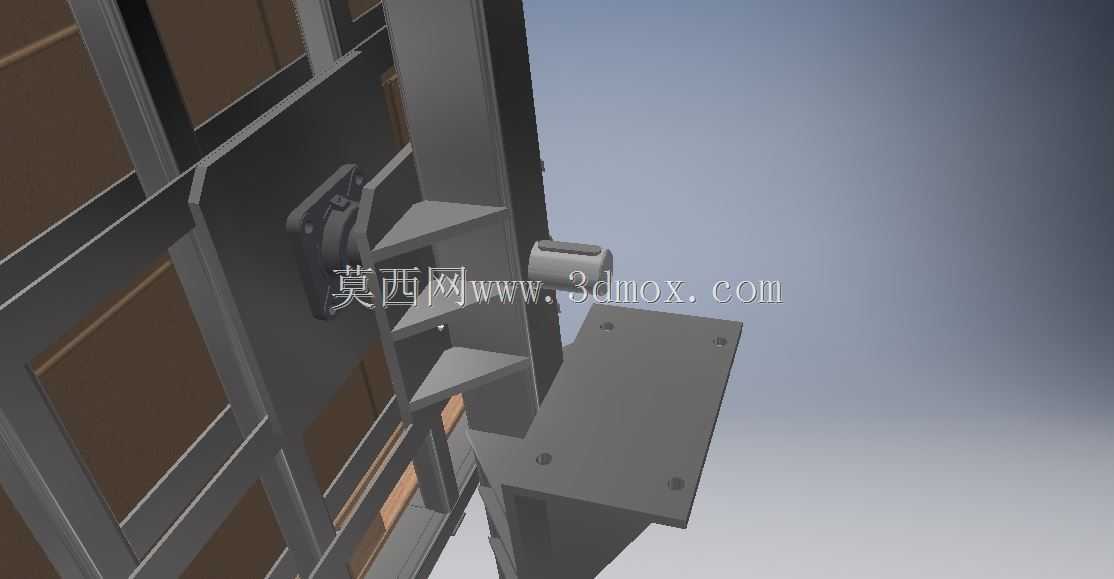

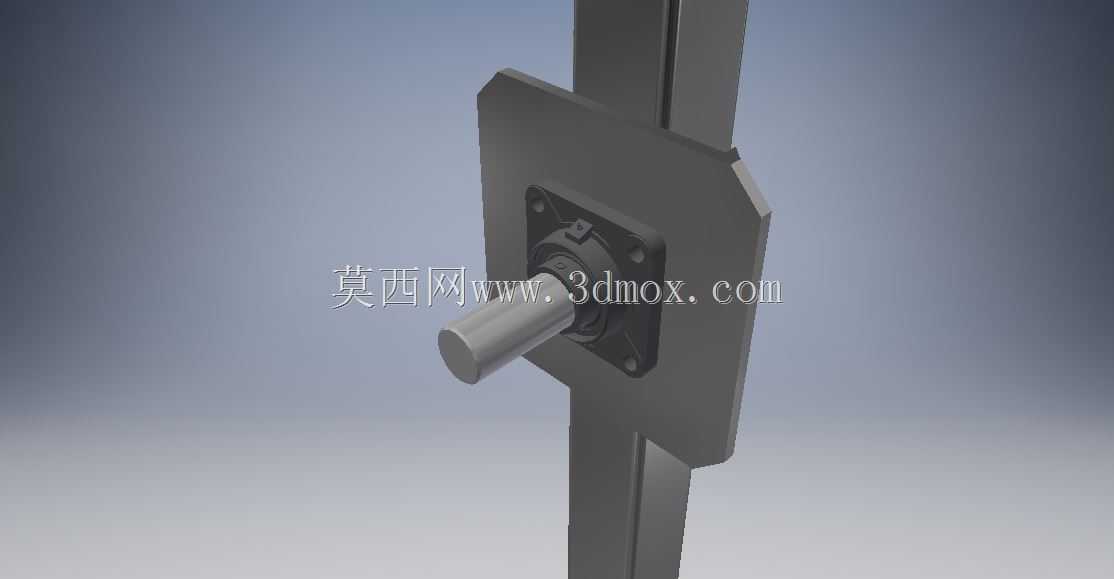

在仓储物流、生产制造的物料周转环节中，整托堆叠货物的翻转、倒料、换托作业一直是依赖人工配合叉车完成的低效环节，人工操作不仅存在货物倾倒、人员磕碰的安全隐患，还容易在翻转过程中造成包装破损、物料散落的问题，这款栈板翻转作业机架正是针对这类场景痛点设计的专用作业结构，可适配标准木质托盘承载的整托箱装、袋装货物的翻转作业需求，广泛适用于食品加工、化工原料仓储、快消品生产、粮油储运等需要整托物料换向、倒料、更换破损托盘的作业场景。该设备采用立式单立柱支撑的龙门框架结构，整体以型钢焊接成型作为承载主体，框架内侧设置适配标准托盘尺寸的限位夹持结构，可通过绑带对整托货物进行周向固定，避免翻转过程中货物出现移位散落，立柱内部集成传动承载结构，可带动夹持框架沿立柱轴线完成180度范围内的平稳翻转，满足整托货物翻面、底部托盘更换、物料倒出的不同作业需求。设计过程中充分考虑了现场安装的边界条件，设备整体安装占地宽度适配标准托盘的周转通道需求，底座采用带地脚螺栓孔的法兰式安装结构，可直接固定在硬化的车间地面上，无需额外开挖基础，适配多数现有生产车间、仓储库房的地面条件，设备的作业高度预留了足够的叉车作业空间，可配合手动液压车、电动叉车完成整托货物的上下料对接，无需额外配置专用上料设备。结构设计上重点强化了夹持框架的刚性，针对整托货物的偏载受力情况，在框架的边角位置做了斜撑加强处理，避免长期翻转作业出现框架变形，夹持位置避开了托盘的叉车进叉位，不会影响叉车上下料的作业路径，绑带固定结构采用快拆式设计，可快速完成货物的固定与解绑，缩短单托作业的辅助时间，传动位置设置了机械限位结构，可在翻转到设定角度时自动锁止，避免作业过程中出现框架滑移的安全问题，整体结构没有冗余的复杂部件，日常维护仅需定期检查传动部位的润滑情况与绑带的磨损程度即可，适配工厂一线长期高频率的作业使用需求。
