环形轨道往复式机械运动演示装置

　　这套机械结构的核心设计目标，是直观展示封闭环形路径下的连续往复运动传递逻辑，常被用于机械原理教学场景、工业展会的传动技术展示区，也可作为小型文创动态装置的核心动力单元适配不同外观外壳。从实际落地的安装边界来看，整套机构的底座采用一体式平板支撑结构，底部预留四个标准安装孔位，可直接固定在厚度不小于8mm的水平安装台面上，安装时需保证底座平面度公差控制在0.1mm以内，避免运行过程中出现轨道卡滞、传动件偏磨的问题。整套机构的横向最大外伸尺寸不超过220mm，纵向安装深度控制在160mm范围内，垂直方向最高凸起位置距离安装基面的高度为180mm，整体占用安装空间紧凑，不需要额外预留过大的周边操作间隙，仅需在摇臂输入侧预留50mm以上的手动操作空间即可满足调试、操作需求。

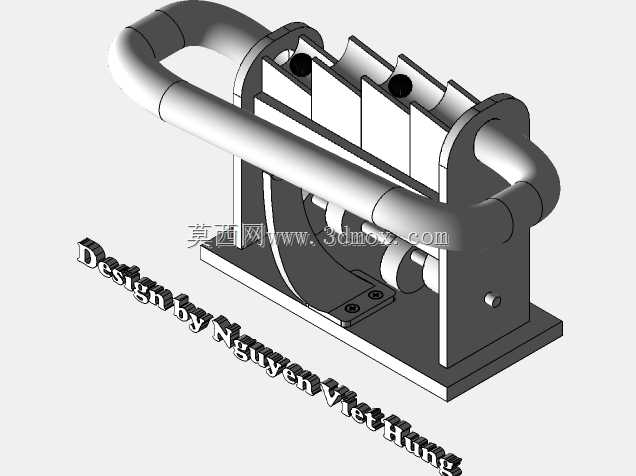

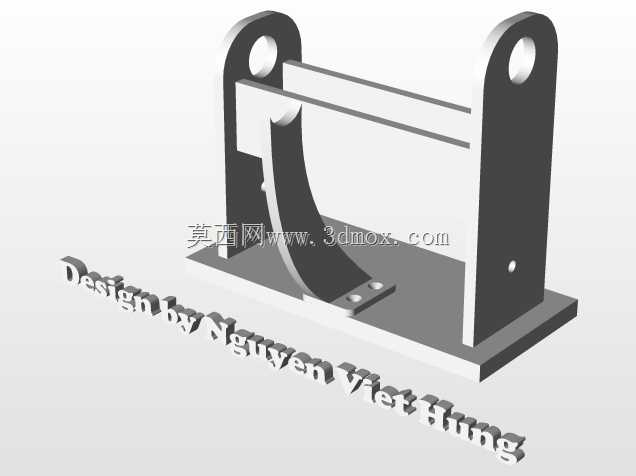

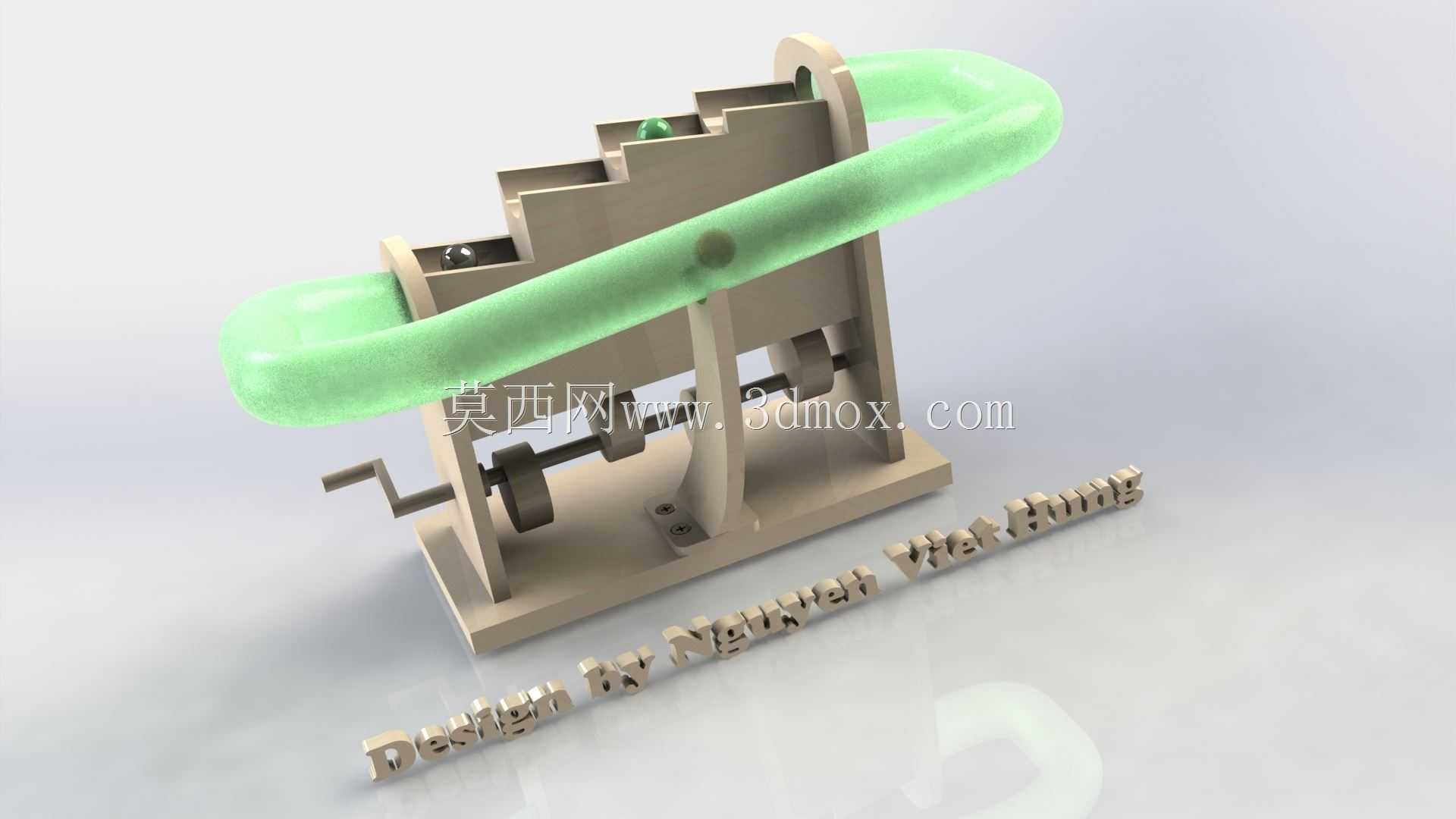

　　功能层面，这套机构通过侧方的摇柄输入旋转动力，经过底部的曲柄滑块结构转换后，带动架体上的滑动组件沿绿色环形封闭轨道完成连续循环运动，运动过程中滑动组件的运行速度随曲柄转角位置变化呈现规律性的快慢交替，可完整展示曲线轨道上的运动换向、速度波动特性，没有生硬的刚性碰撞停顿，运行过程的传动噪音控制在45分贝以内，适合近距离观察运动传递过程。设计过程中，环形轨道采用了等截面圆弧过渡的封闭轮廓，所有轨道衔接位置的曲率半径连续无突变，避免滑动组件在轨道内运行时出现卡滞点；轨道本身采用半包覆的槽型结构，对滑动组件的上下、左右方向都做了限位约束，不需要额外加装导向辅助件就能保证滑动件不会从轨道内脱出，简化了整体装配流程。架体部分采用分层式支撑结构，两侧的立式支撑板与底部底座采用定位销加螺栓的连接方式，装配时不需要复杂的调隙工序就能保证两侧支撑板的同轴度、平行度符合设计要求，降低了生产装配的精度门槛。

　　从实际应用的适配性来看，这套机构的动力输入端可以替换为低速伺服电机，通过联轴器直接连接原摇柄的输入轴，就能实现电动驱动的连续运行，不需要对原有主体结构做任何改动，适配自动化展示场景的无人值守运行需求。滑动组件上预留了标准的螺纹安装孔，可根据不同的展示需求加装小型标识件、发光组件或者工艺摆件，拓展不同的展示效果。传动部分的所有铰接位置都采用了自润滑衬套结构，长期连续运行不需要频繁加注润滑脂，维护成本极低，适合在教学实验室、科普展厅这类缺少定期专业维护的场景下长期使用。设计时特意将所有传动结构都外露展示，没有加装封闭外罩，观察者可以直接看到从动力输入到滑动件输出的整个运动传递路径，清晰观察曲柄转动、连杆传动、滑动件沿环轨运动的全过程，对于理解空间曲线运动的传递逻辑、往复运动的换向原理有很强的直观演示作用。在结构强度校核阶段，所有支撑件都采用了等强度设计思路，立式支撑板的厚度根据受力分布做了局部加厚处理，在轨道安装位置、曲柄转轴支撑位置的板材厚度比非受力区域厚2mm，既保证了整体结构的刚性，避免运行过程中出现结构颤振，又尽可能控制了整体的重量，整套机构的总重量控制在1.2kg以内，方便搬运、移动和不同场景下的布设。
