朗克希尔涡流管制冷温控部件结构设计

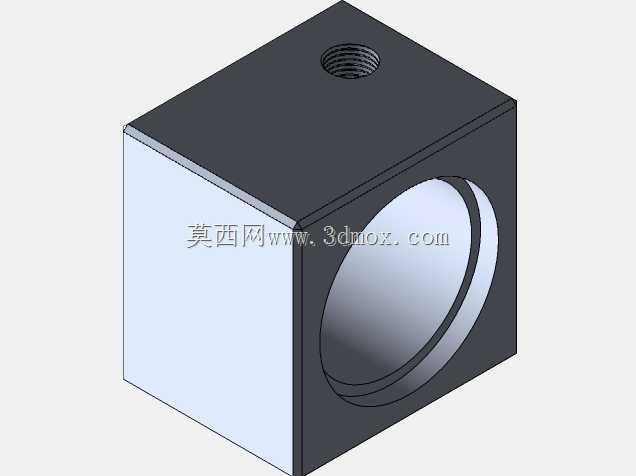

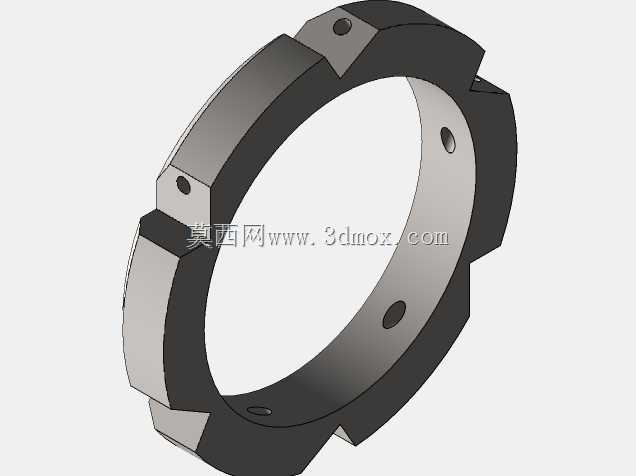

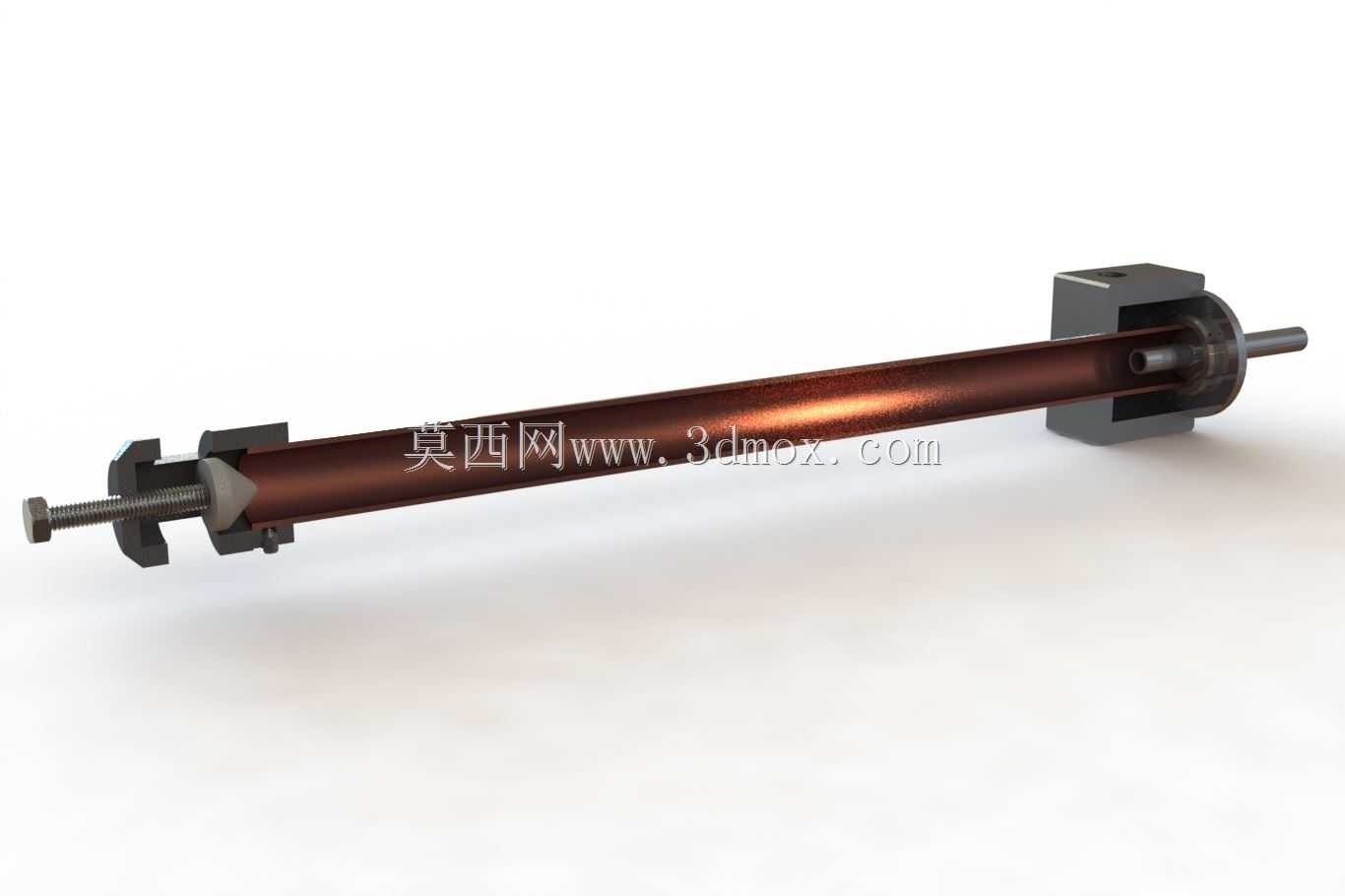

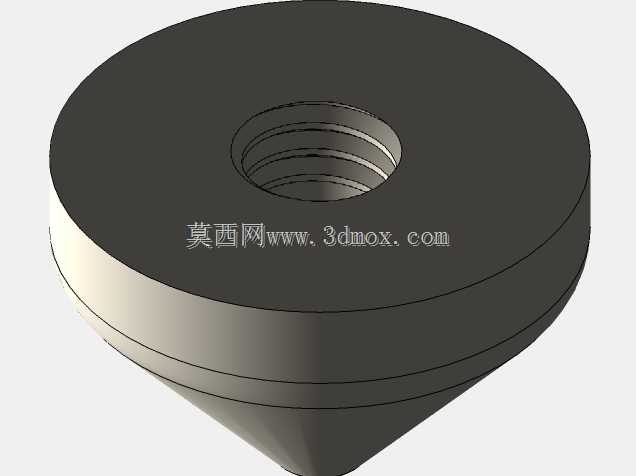

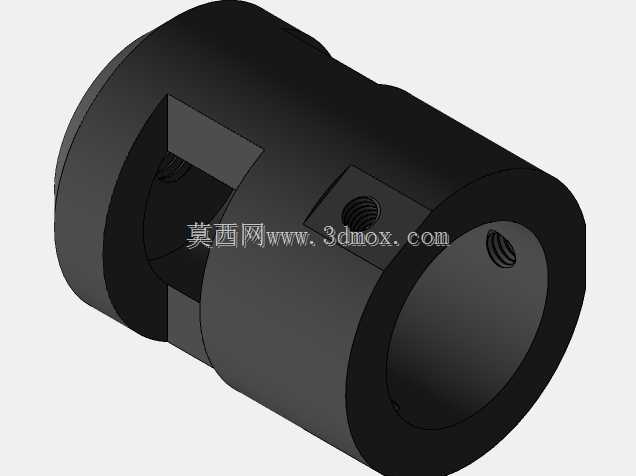

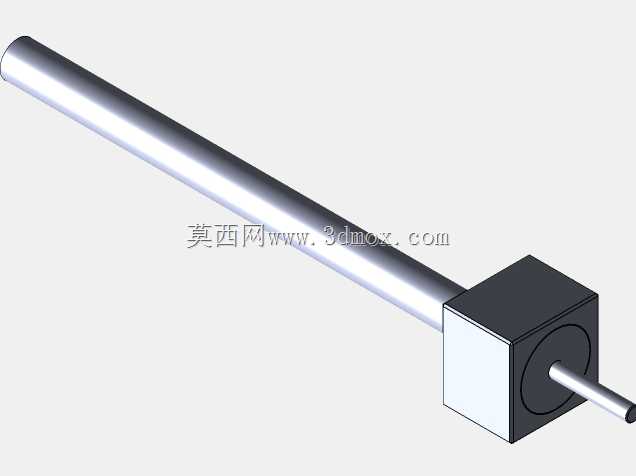

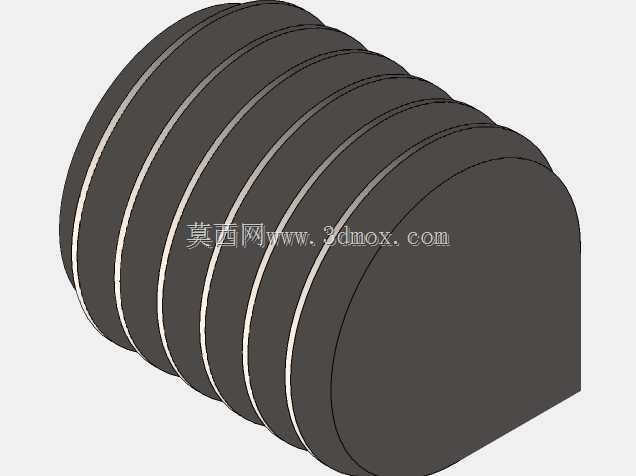

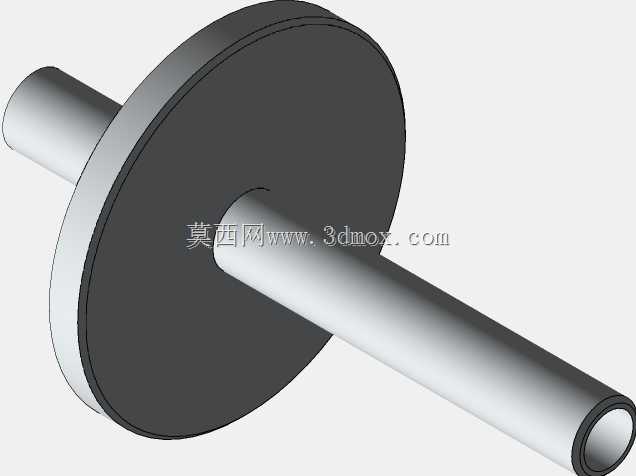

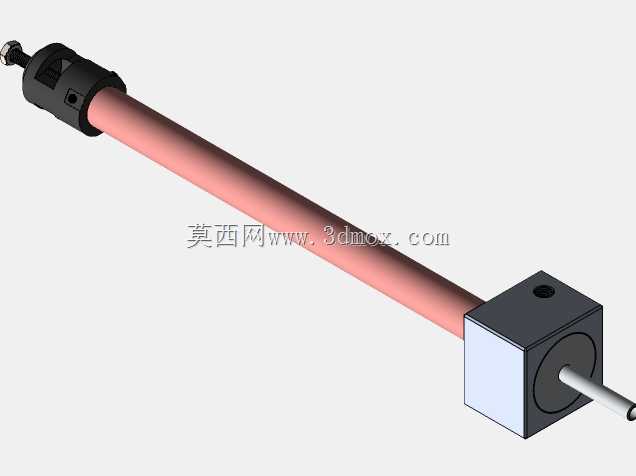

这款涡流管是工业领域常用的纯机械式温控制冷元件，无需任何制冷剂、外部电源即可实现压缩空气的冷热分流，在工业现场的局部温控场景中有着不可替代的应用价值。它常被用于电子元器件生产过程中的点位冷却、切削加工工位的刀具降温、工业仪表的恒温防护、高温环境下的操作人员局部送风降温，还可应用于压缩空气系统的冷凝水分离、热封设备的压头冷却等场景，凭借无运动部件、免维护、可靠性强的特性，在各类工业温控场景中被广泛使用。从功能特性来看，该涡流管仅需接入洁净的压缩空气气源，即可通过内部的涡流腔结构，将输入的压缩空气分割为两股气流，一股为低至零下数十度的冷气流，另一股为最高可达百摄氏度以上的热气流，用户可通过端部的调节旋钮调整冷热气流的比例，从而获得不同温度、不同流量的冷端输出，适配不同场景的温控需求，整个工作过程无磨损、无电火花产生，可在防爆、高湿、高粉尘等恶劣工业环境下稳定运行，使用寿命远高于常规电子式制冷元件。在设计思路上，这款涡流管采用同轴式长筒结构布局，主体为细长圆柱状的涡流发生腔，一端设置压缩空气进气接口与冷热流调节机构，另一端分别设置冷端出气口与热端出气口，内部的涡流发生座采用精密配合的嵌装结构，保证压缩空气进入腔体后能够形成稳定的高速涡流，通过气流层之间的能量交换实现冷热分离，端部的调节旋钮采用螺纹进给结构，可精准调整热端排气间隙，实现冷流温度的连续可调，两端的安装固定座采用标准化的连接尺寸，可适配工业现场常见的安装支架与管路接口。从外形尺寸与安装边界来看，该涡流管主体为等径直筒结构，整体长度适配常规工业安装空间，径向尺寸紧凑，不会占用过多的安装位置，两端的固定支架带有标准安装孔位，可直接通过螺栓固定在设备机架、工装板或者专用冷却支架上，进气口与出气口均采用通用的气动管路连接规格，可直接与现场的压缩空气管路快速对接，安装时仅需预留调节旋钮的操作空间与冷热端管路的走线空间即可，无需额外预留较大的维护操作空间，整体安装边界灵活，既可以水平安装也可以垂直安装，能够适配不同设备的布局需求，不会与周边的其他机械部件产生干涉。
