大口径环形工件回转夹持工装结构

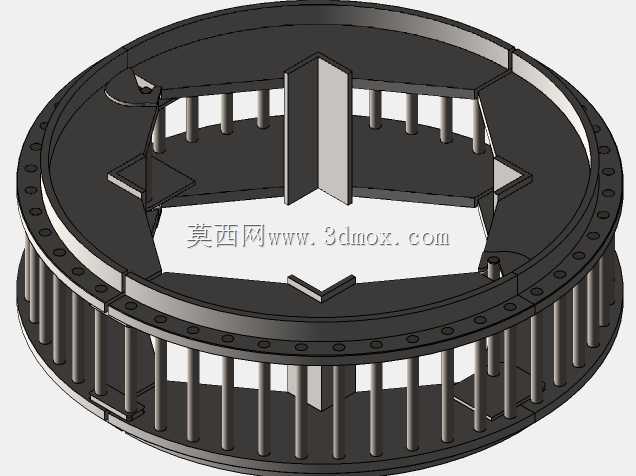

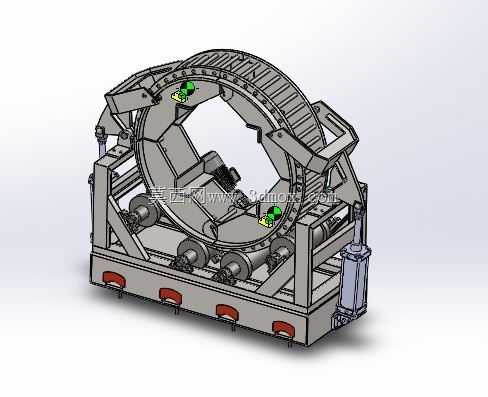

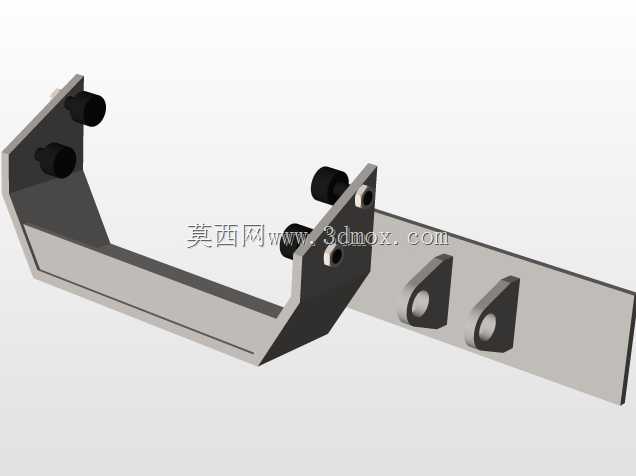

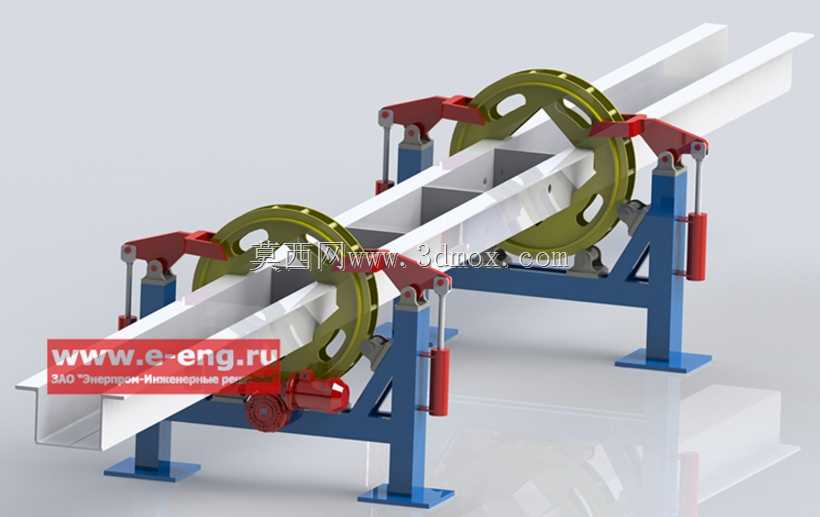

该结构主要面向大口径环形薄壁工件的加工、装配、检测作业场景，常见于航空航天环形机匣加工、风电法兰环件组对、大型管道环缝焊接、重型轴承套圈检测等工业环节，解决传统卡盘无法适配超大直径环形件、夹持易导致薄壁件变形、工件无法平稳回转作业的痛点。整套结构采用框式底座作为承载基础，底座下方设置可调支撑脚，可在车间硬化地面完成调平安装，无需额外浇筑预埋基础，适配临时作业工位与固定产线工位的快速部署需求，底座整体采用型钢焊接框架结构，在控制整体重量的同时保证足够的结构刚性，可承载数吨级的环形工件载荷而不发生形变。核心的环形承载框架采用分体式齿圈结构设计，外圈集成整圈传动齿，可通过底座上均匀布置的多组驱动滚轮带动整个环形框架实现360度平稳回转，驱动滚轮采用包胶材质，既可以提供足够的传动摩擦力，又能避免金属硬接触划伤齿圈表面，多组滚轮沿环形框架周向均匀布置，将工件的重量均匀分散到各个支撑点，避免单点受力过大导致的环形框架变形。环形框架内侧均匀布置多组可径向调节的夹持定位块，每个定位块都配备独立的调节锁紧结构，可根据待装夹环形工件的实际外径调整伸缩量，适配一定直径范围内的不同规格环形工件，定位块的接触端面采用弧形仿形设计，与环形工件的外圆面充分贴合，增大接触面积的同时降低局部压应力，避免薄壁环形工件装夹时出现局部凹陷变形。框架侧边集成的气动或液压执行元件可实现夹持动作的自动锁紧与松开，相比人工螺栓锁紧的方式大幅提升装夹效率，同时保证各夹持点的锁紧力均匀一致。整套结构的安装边界充分考虑车间作业的空间需求，整体宽度控制在常规车间通道可通行的范围内，高度适配人工站立操作与自动化设备对接的作业高度，环形框架的中心高度与周边加工、焊接、检测设备的作业中心保持一致，无需额外调整工件高度即可完成多工序流转作业。结构上预留了多组标准安装接口，可根据实际作业需求加装焊枪支架、检测探头支架、刀具进给滑台等功能附件，拓展不同的作业功能，无需重新设计制作整套工装，大幅降低多品种小批量环形工件的作业工装成本。回转传动部分设置了可靠的锁紧机构，可在工件回转到指定角度后完成整圈锁止，避免作业过程中工件发生偏移晃动，保证加工、装配、检测的精度稳定性。
