手动液压式软管压接装置结构设计

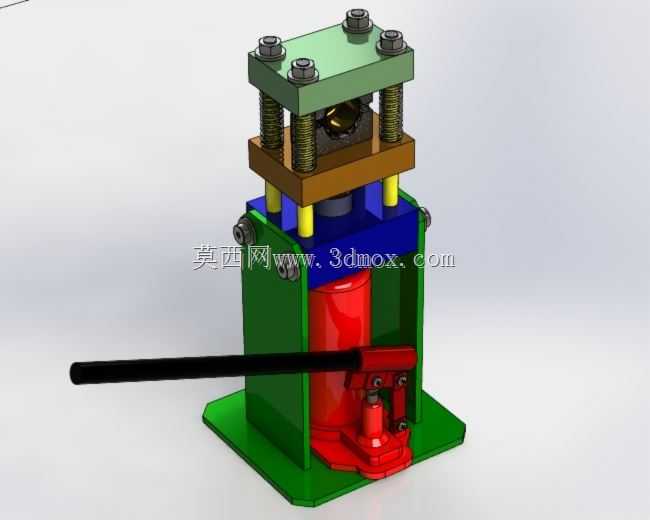

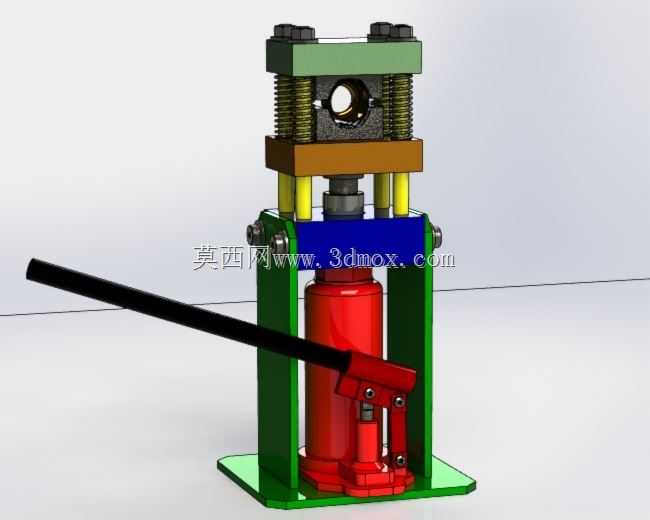

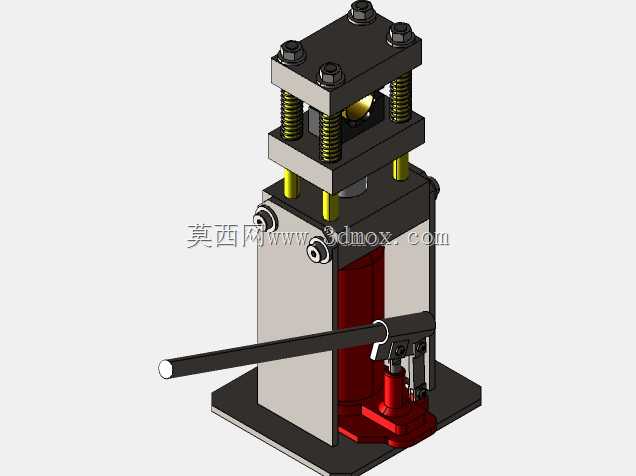

这款手动软管压接装置主要面向小型维修门店、户外管路抢修、流动施工班组等缺乏稳定动力气源或电源的作业场景，可完成低压输油胶管、气动软管、小型输水胶管的扣压连接作业，替代传统的铁丝捆扎、卡箍紧固工艺，大幅提升软管接头的连接密封性与抗拉脱能力，避免管路在承压使用过程中出现渗漏、脱头的故障。装置以手动液压千斤顶作为核心动力输出单元，摒弃了电动压管机复杂的电控与液压泵站结构，整体采用立式框架布局，底部为方形支撑底板，四根立式导向立柱连接上下安装板，形成稳定的承力框架，压接模具组件安装在上顶板与千斤顶顶出端之间的活动平台上，作业时千斤顶的顶升力通过活动平台均匀传递至压接模具，实现对套入接头的软管周向均匀挤压。设计过程中充分考虑手动作业的操作便利性，操作杆从框架侧方伸出，作业人员无需俯身即可完成压杆的往复按压操作，压接行程通过千斤顶自身的泄压阀进行控制，压接完成后扳动泄压阀即可带动活动平台复位，取出压接完成的软管总成。压接模具采用分体式六瓣模结构，可根据不同管径的软管更换对应规格的模腔镶块，模腔表面做了防滑齿纹处理，压接时可在接头套表面形成均匀的咬合压痕，保证连接强度。整体结构的安装边界紧凑，底部方形底板尺寸适配常规工作台面摆放，无需额外打膨胀螺栓固定，整机高度适配成年人员站立操作的人机高度，无需额外配置操作站台。框架两侧设置了导向柱与复位弹簧，活动平台升降过程中始终保持水平状态，避免压接过程中出现偏载导致的模具错位、压接歪斜问题，弹簧可在千斤顶泄压后自动带动活动平台回位，减少手动复位的操作步骤。装置的受力部件均做了加厚处理，立式立柱采用实心圆钢加工，上下安装板采用厚钢板切割成型，可承受压接过程中的最大反作用力，避免长期使用出现框架变形。在实际使用中，该装置可覆盖常见的6mm到25mm通径软管的压接需求，压接后的接头可承受1MPa到16MPa的工作压力，完全满足小型农机维修、工程机械现场抢修、家用液压设备维护等场景的使用需求，无需外接动力源的特性让其可以随车携带，在野外无供电的作业环境下也能快速完成软管接头的制作与更换，解决应急维修场景下的管路加工难题。
