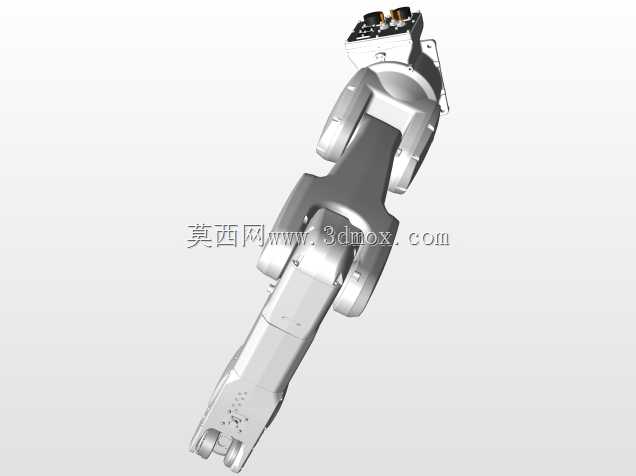

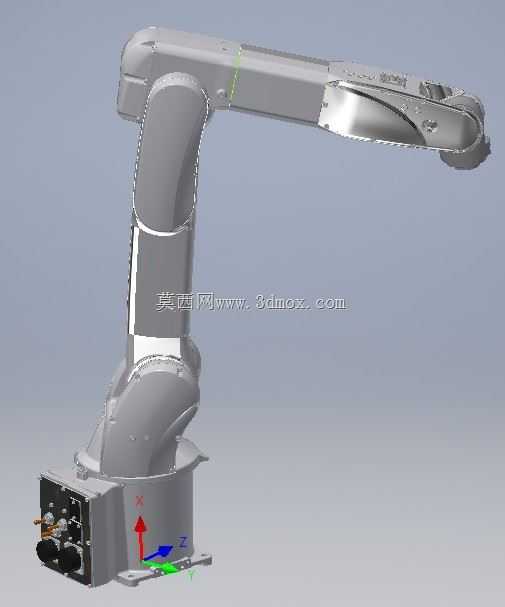

纳智MZ03EL六轴工业机械臂结构设计

这款六轴工业机械臂面向精密工业生产场景打造，可覆盖电子制造、小件装配、物料分拣、实验室自动化操作等多类作业需求，能够在紧凑的生产空间内完成高频率、高精度的重复作业，替代人工完成单调、高精度要求的生产工序，有效提升产线运行的稳定性与生产效率。

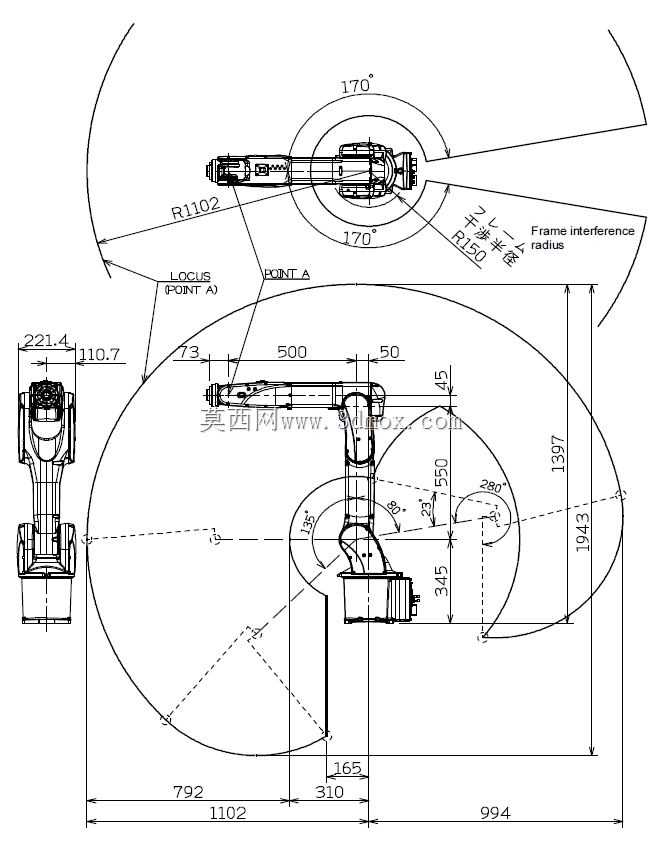

在功能特性上，该机械臂具备超高运动速度与优异的穿臂走线能力，臂体内部预留了充足的线缆、气管布设通道，可将视觉检测、末端执行器的供电与信号线路、气路管线全部整合在臂体内部，避免外部管线在机械臂高速运动时出现剐蹭、缠绕、磨损问题，大幅降低外围管线的维护频率，延长配套管线的使用寿命。整机达到IP67防护等级，可适配存在少量切削液飞溅、粉尘弥散的生产工位，在常规机加工辅助、洁净车间装配场景下都能稳定运行。机械臂拥有1.1米的水平伸展范围，在同负载级别产品中作业覆盖半径表现突出，可适配更大范围的工作区域，减少工位内机械臂的布设数量，降低产线改造成本。

设计思路上，该机械臂采用紧凑化的结构布局，在保证结构刚性与运动精度的前提下尽可能压缩底座与各关节的体积，控制器采用紧凑型设计，支持200-230V宽幅电压供电，无需额外配置专用供电变压器，可直接接入普通工业供电回路，大幅降低安装部署的门槛。控制器搭配符合人体工程学的示教挂件，配备彩色图形触控界面，操作逻辑直观易上手，现场操作人员经过简单培训即可完成点位示教、路径编程工作，无需掌握复杂的编程语言。机械臂支持120I/O控制点位，可快速对接周边的输送线、工装夹具、检测传感器等外围设备，轻松融入现有自动化产线，无需额外添置大量扩展模块。

安装边界方面，该机械臂支持地板正装、侧装、倒置安装等多种固定方式，可根据工位的空间布局灵活选择安装姿态，无论是安装在设备机架侧面、生产线顶部吊架还是独立工作台面都能稳定运行，对安装空间的适配性极强。底座安装孔位采用标准化布局，安装固定时无需定制复杂的转接工装，常规工业安装面即可完成固定部署，能够适配高校实训平台、企业研发测试实验室、中小批量生产单元等多种场景的安装条件，搭配码垛、力传感、视觉传感等配套软件包，还可拓展完成焊缝跟踪、精密力控装配、线缆输送同步等复杂作业任务，应用拓展性十分出色。
