液压机配套毛坯自动给料机架结构设计

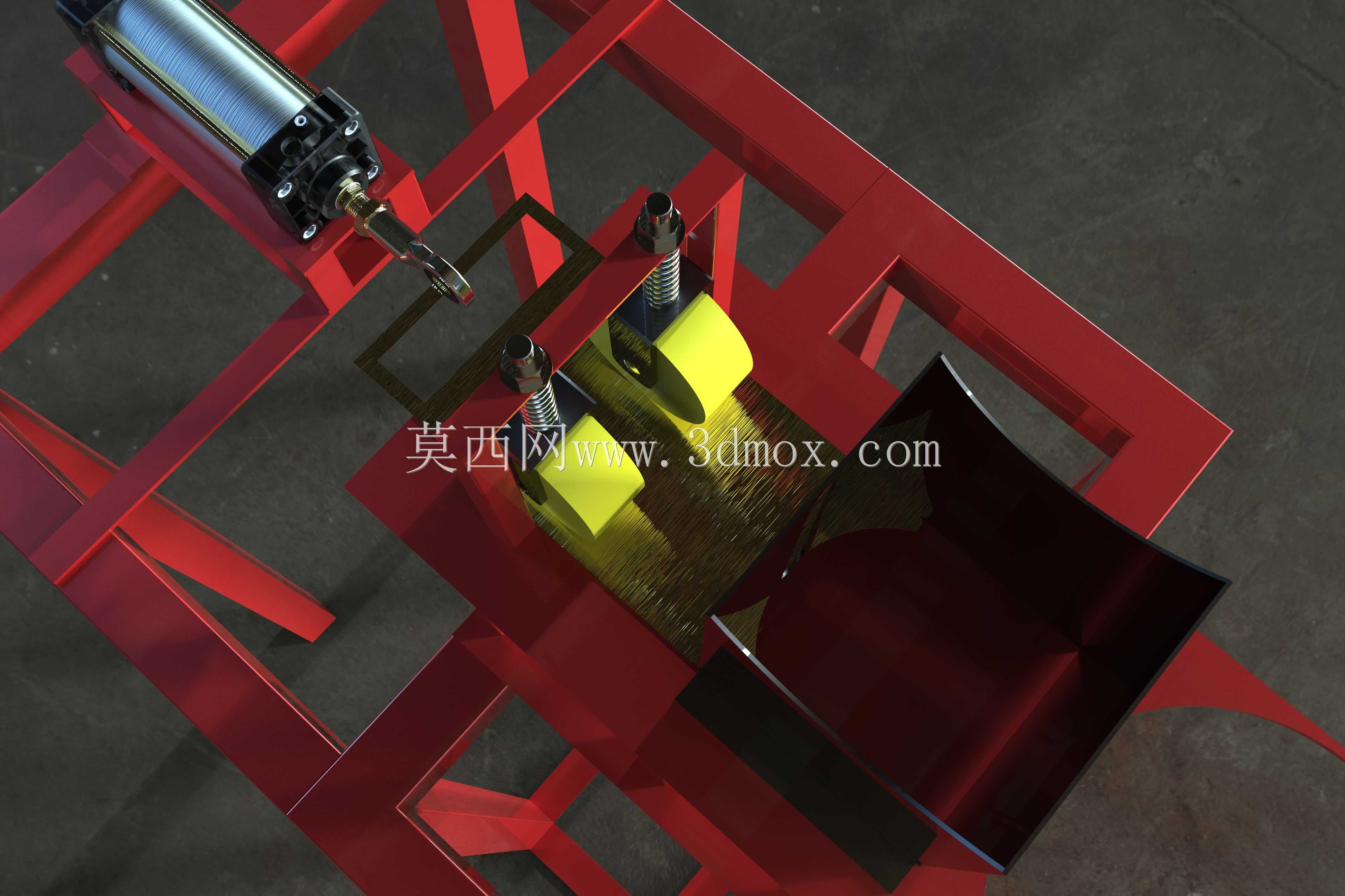

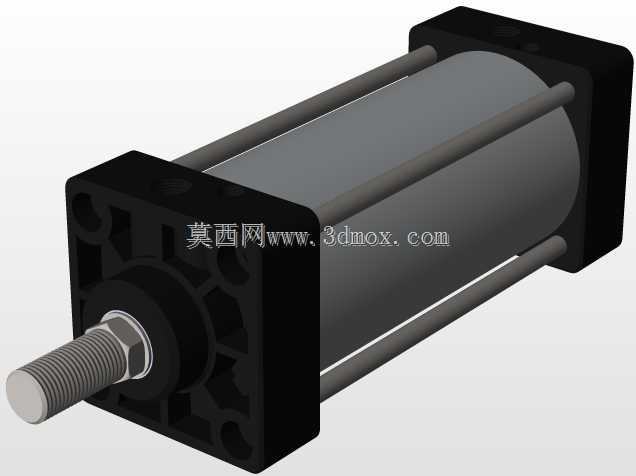

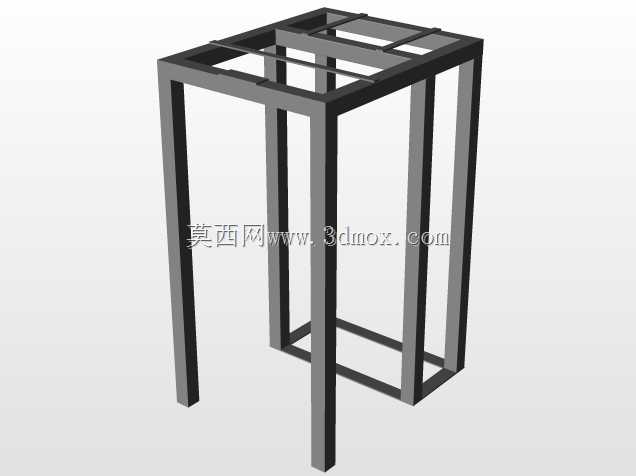

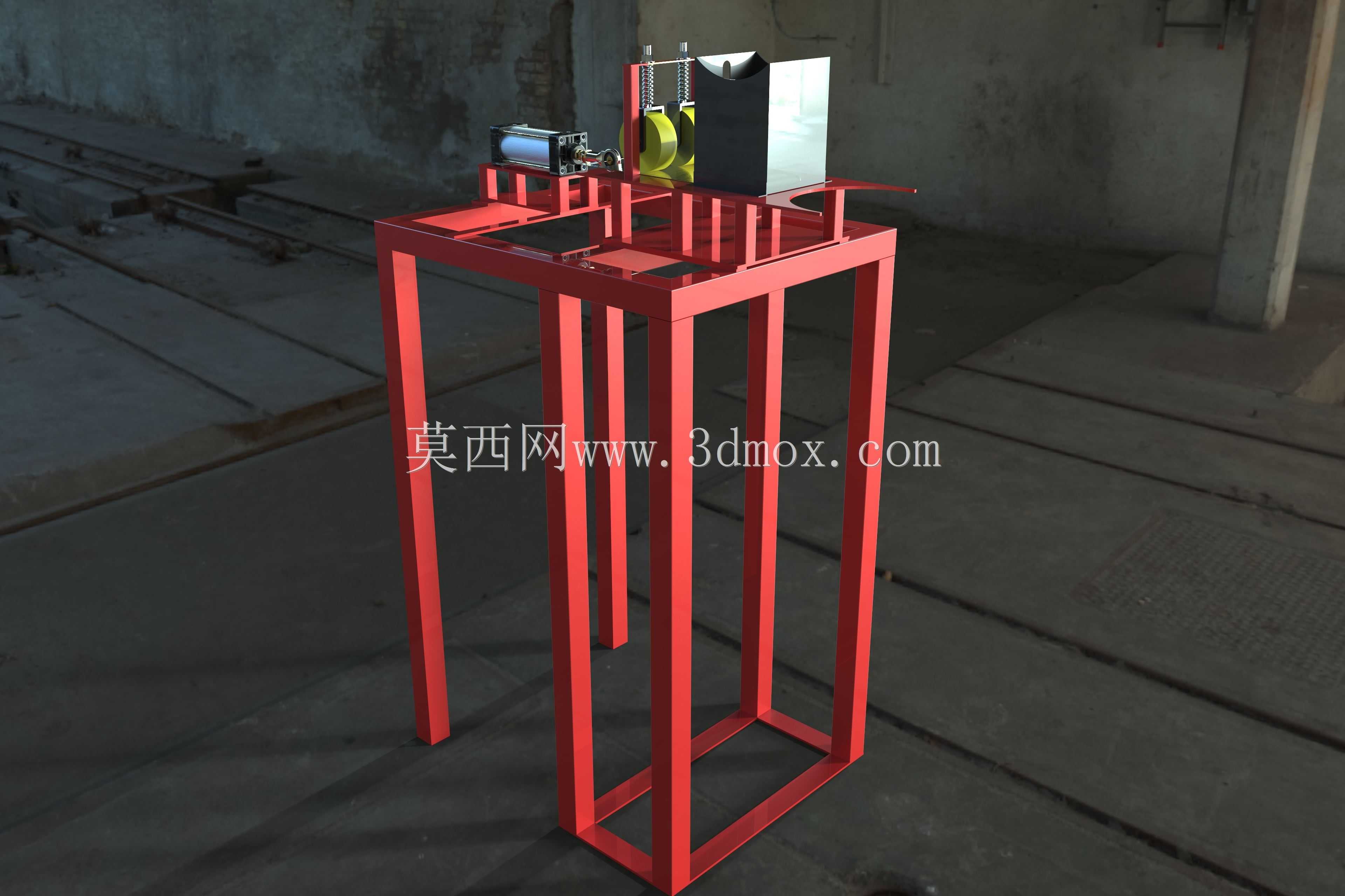

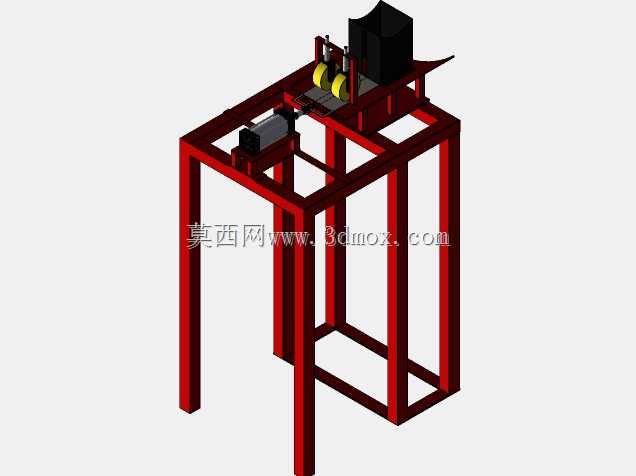

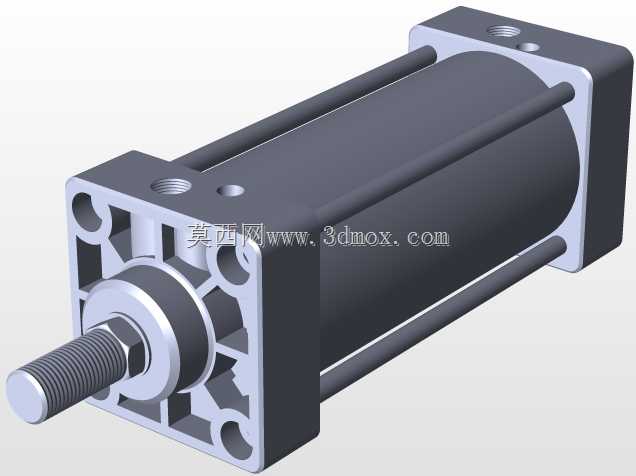

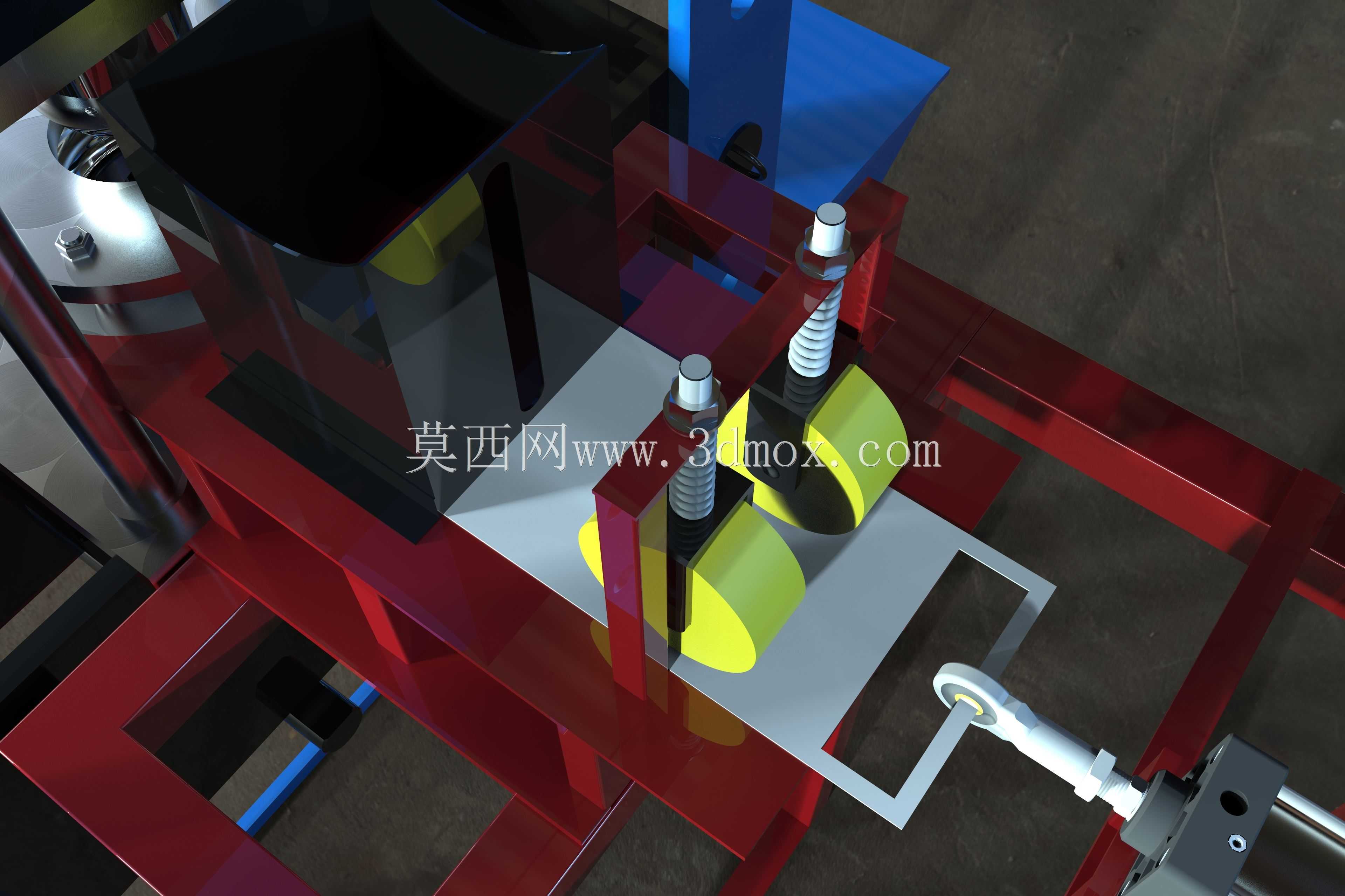

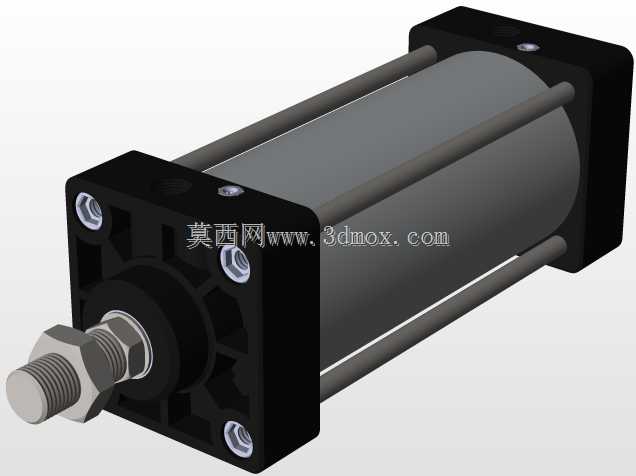

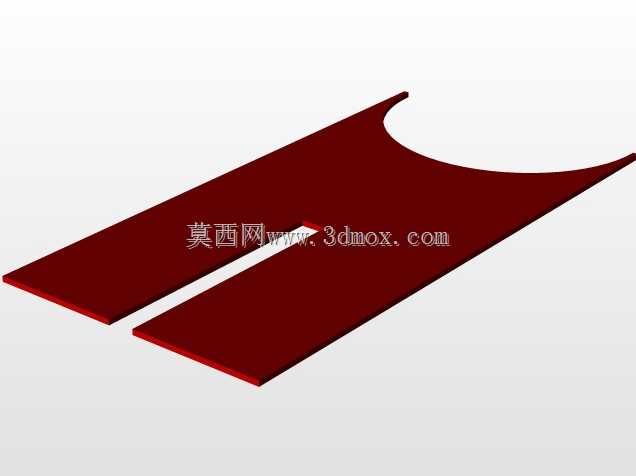

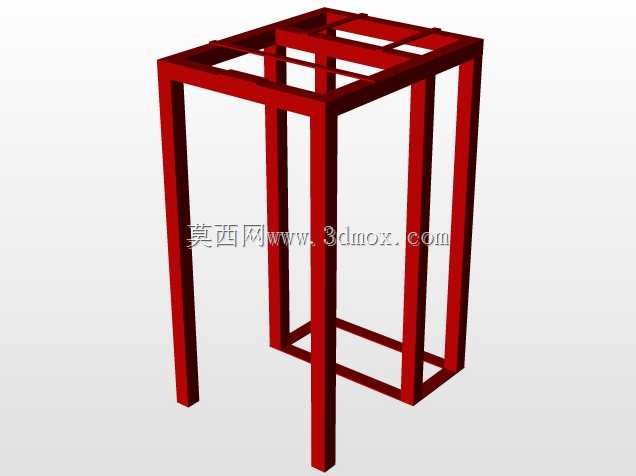

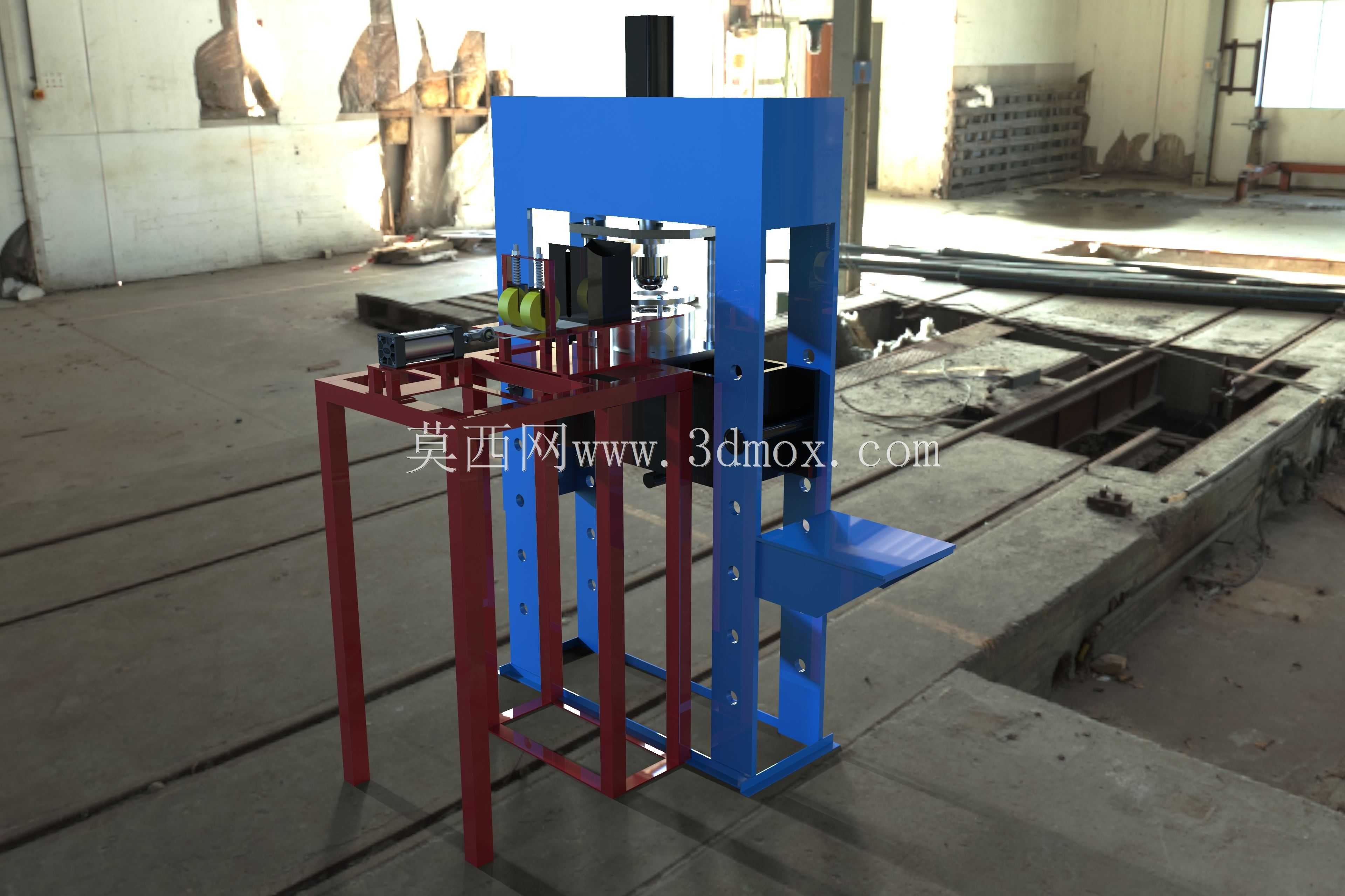

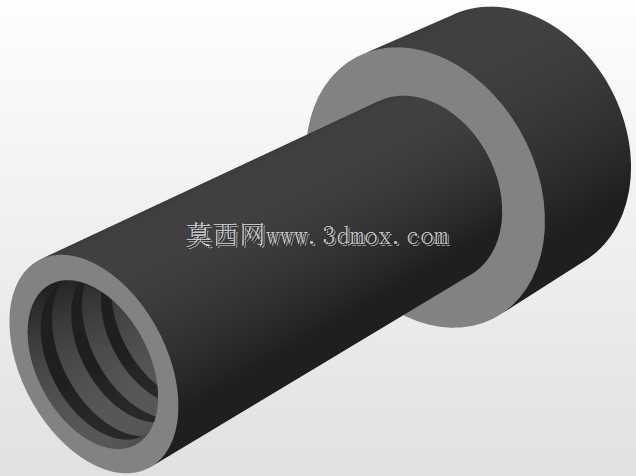

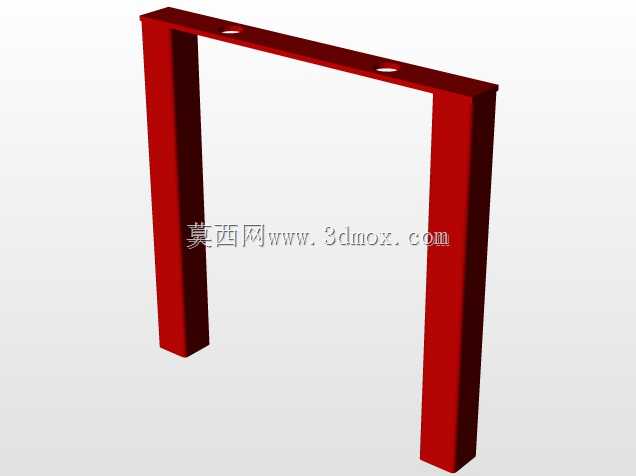

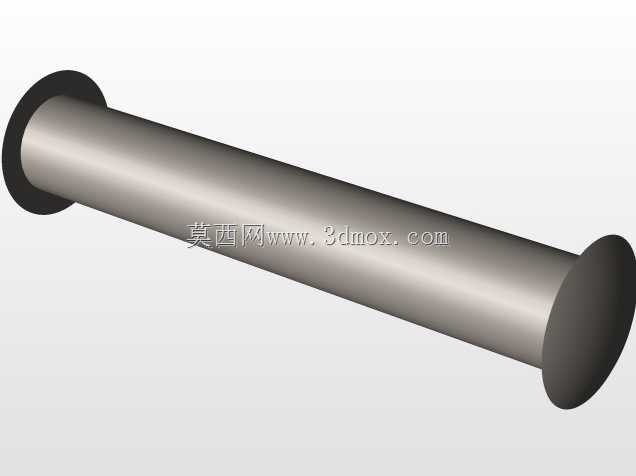

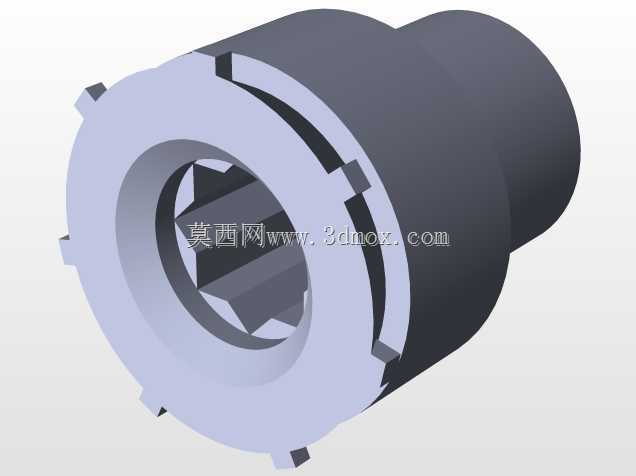

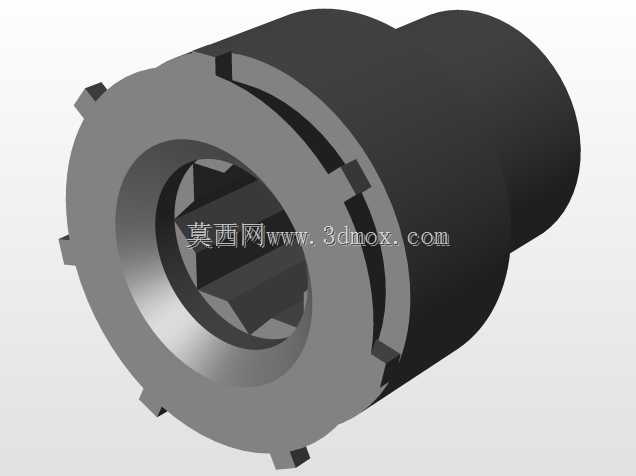

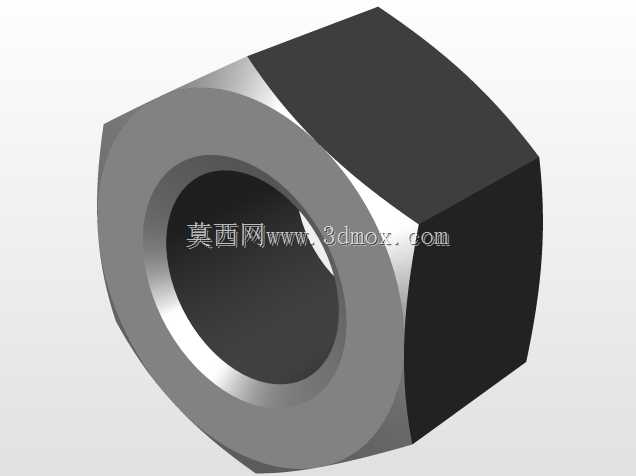

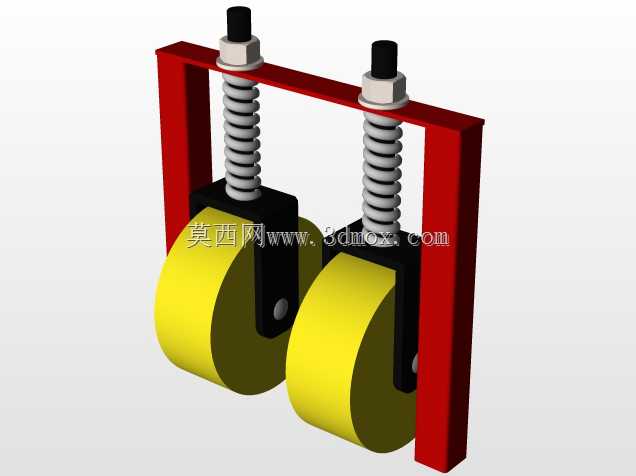

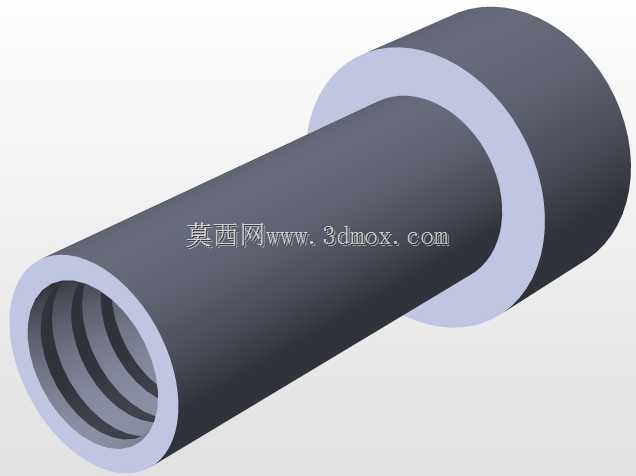

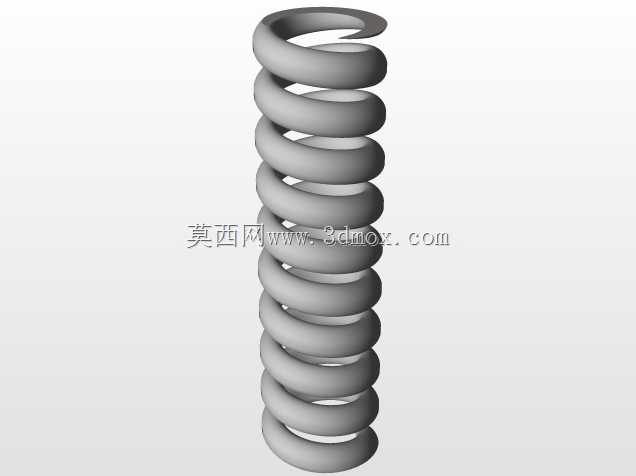

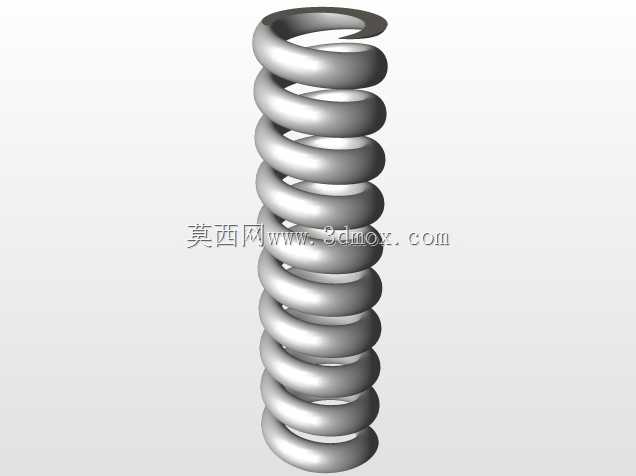

在冲压加工生产场景中，液压机作为金属毛坯压制成型的核心设备，其上下料环节的效率直接决定整条冲压产线的节拍，传统人工送料不仅存在操作安全隐患，上下料的定位误差也会直接影响冲压件的成型精度，这款配套液压机的毛坯给料结构，正是针对中小规格冲压件的单机自动化上料需求设计，适配常规开式、四柱式中小型液压机的工位布局，可完成板状、块状金属毛坯的自动推送定位作业。设备整体采用方管焊接的立式框架结构作为承载主体，框架底部设置方形连接底座，可通过膨胀螺栓直接固定在液压机进料侧的混凝土地面，安装时需保证给料台面与液压机工作台面的高度差控制在五毫米以内，给料方向与液压机冲压中心线的同轴度偏差不超过两毫米，避免送料过程中毛坯卡滞或定位偏移。框架上部的工作台面作为给料机构的安装基准，台面预留了气缸安装座、料道定位槽、挡料块的安装孔位，可根据加工毛坯的外形尺寸调整料道宽度与推送行程，适配不同规格的毛坯上料需求。核心送料动作采用气缸作为驱动元件，相比液压驱动方案，气缸驱动响应速度快、管路布置简单、后期维护成本更低，适合短行程、高频次的往复推送作业，设计时也预留了液压驱动的安装接口，若产线有重载毛坯推送需求，可直接替换为液压缸驱动无需改动主体框架。结构设计阶段针对概念验证阶段的需求做了合理简化，例如活塞组件的安装细节、密封结构未做完全细化，重点验证整体框架的承载稳定性、送料行程与液压机工位的匹配性、料道与挡料机构的布局合理性，避免设计阶段过度投入细节建模而忽略整体方案的可行性验证。框架的四根立式支撑腿采用等边角钢与方管组焊结构，腿间设置横向连接撑提升整体刚性，避免气缸高速推送时框架产生晃动影响送料精度，给料末端设置可调式定位挡块，可根据毛坯的长度尺寸调整挡块位置，保证毛坯推送到位后精准对准液压机的冲压工位，无需人工二次调整位置。该给料结构可直接对接毛坯储料仓，后续可拓展自动分料、到位检测功能，实现从毛坯堆料到冲压工位的全流程自动上料，帮助中小冲压加工车间降低人工操作强度，消除人工送料的安全风险，稳定冲压送料的定位精度，提升单机液压机的生产效率。
