双作用钢管挤压成型设备结构设计

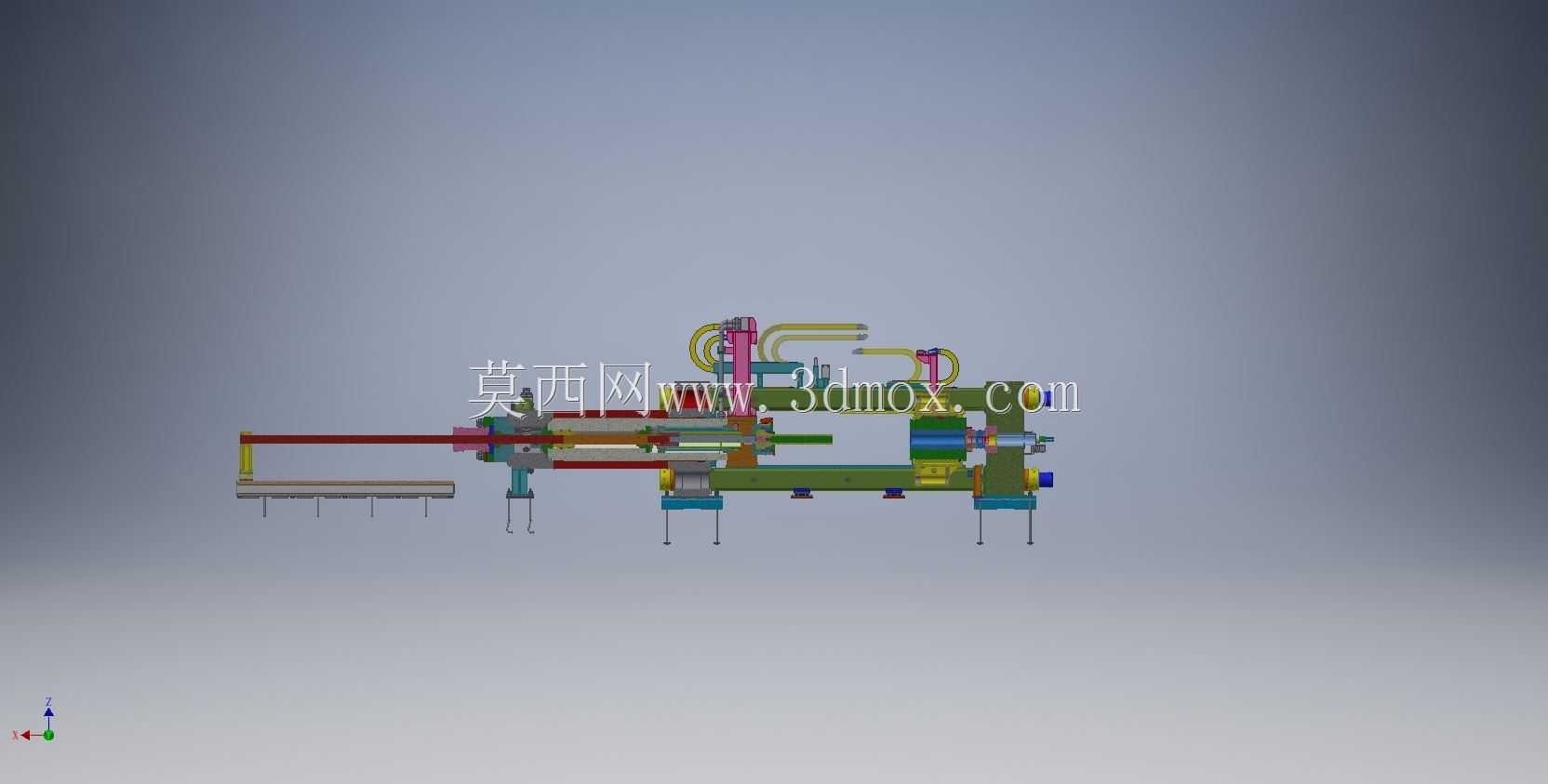

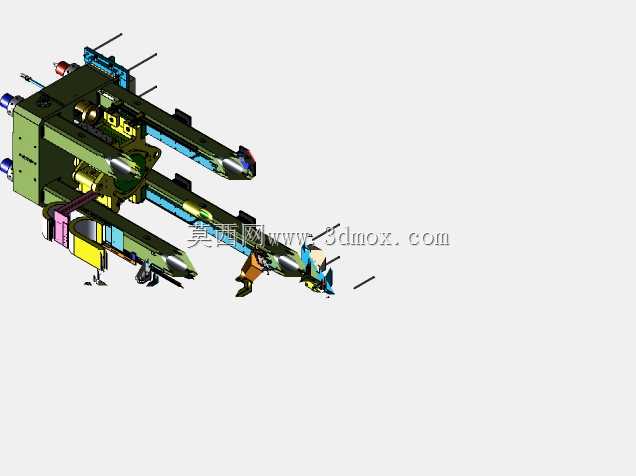

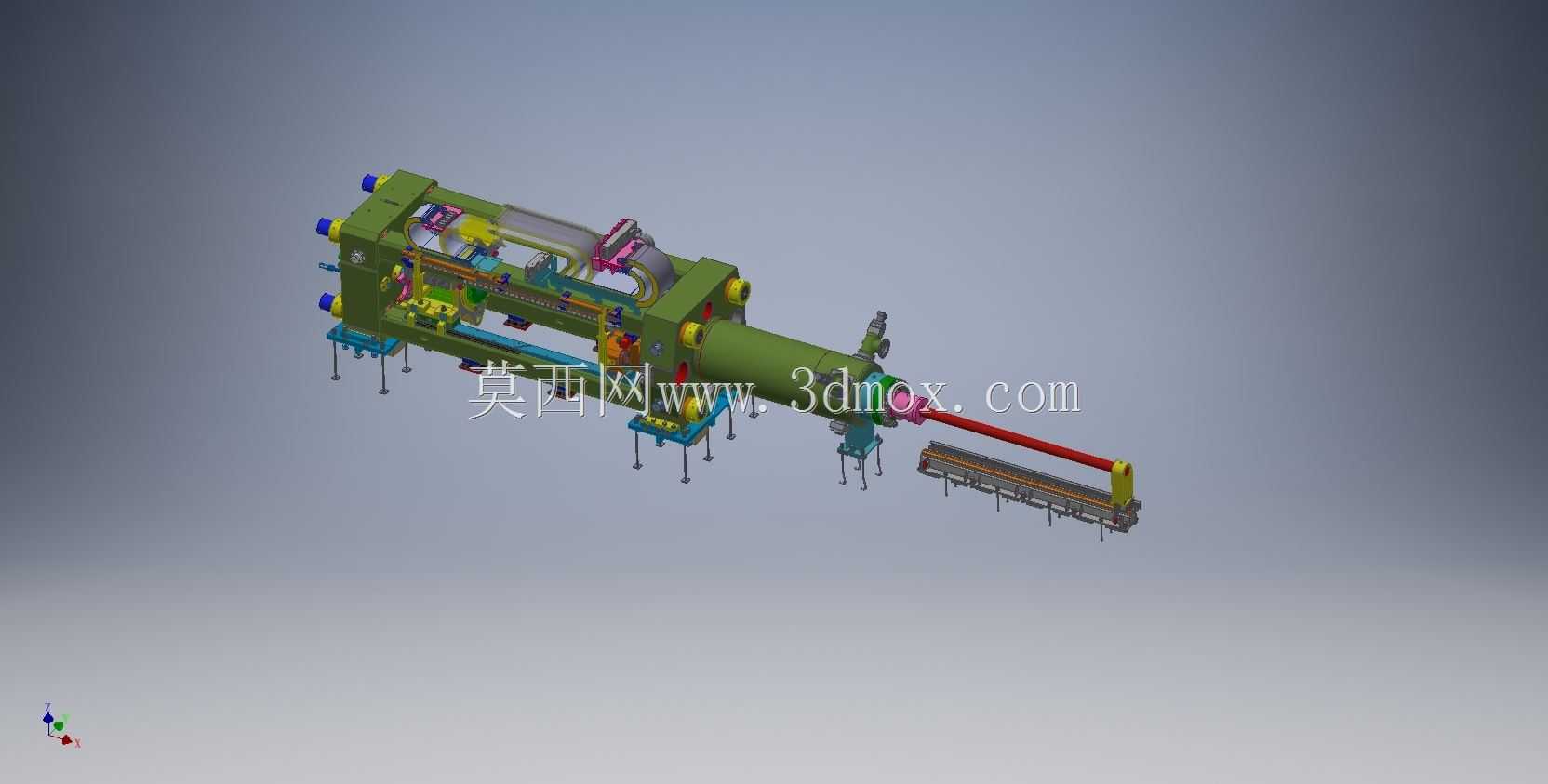

这款双作用钢管挤压设备主要面向金属管材深加工生产场景，可广泛应用于无缝钢管、合金钢管的端部缩径、壁厚压合、型材挤塑成型等加工工序，在油气输送管材生产、汽车管件制造、工程机械液压管路加工领域都能适配对应的生产需求，能够替代传统单作用挤压设备完成双向同步施压的加工动作，解决常规设备单侧施压导致的管材成型同轴度差、壁厚不均的行业痛点。设备整体采用卧式长床身布局，核心执行机构沿床身导轨轴向排布，进料端设置可调节的管材承托支架，能够适配不同长度规格的钢管上料定位，承托支架带有高度微调结构，可根据待加工管材的外径调整支撑高度，保证管材轴线与挤压施压轴线完全重合，避免加工过程中出现偏载啃伤管材表面的问题。设备的核心挤压单元采用双油缸对称驱动结构，主施压缸布置在床身尾端提供轴向挤压力，辅助成型缸布置在进料侧完成管材的预定位与反向施压，双缸的动作逻辑通过内置的油路块实现联动控制，可根据加工工艺需求切换单动、双动两种工作模式，针对薄壁钢管加工时可启动双动模式，两侧施压头同步进给抵消管材内部的轴向应力，避免薄壁管在挤压过程中出现失稳弯折的问题。设备的成型模座采用快换式安装结构，不同规格的挤压模具可通过侧向锁紧销快速完成拆装更换，模座周围设置有行程限位挡块，可根据挤压成型的长度需求调整挡块位置，精准控制施压头的进给行程，保证同批次管材加工的成型尺寸一致性。从安装边界来看，设备整体沿轴向延伸布置，底部预留有标准化的地脚安装孔位，可直接固定在混凝土生产车间的硬化地面上，设备两侧预留足够的操作维护空间，侧面的液压管路排布整齐，预留有外接液压站的油路接口，可根据生产现场的液压源配置情况选择配套独立液压站或者接入车间集中液压供油系统。设备的导向结构采用重载直线导轨搭配耐磨滑块，施压头的进给运动全程沿导轨做直线运动，长期高负载运行下也能保证运动精度，导轨侧面设置有防尘刮屑板，可阻挡加工过程中产生的金属氧化皮进入导轨滑块间隙，延长核心导向部件的使用寿命。在实际生产使用中，这款设备可配合自动上料架、出料输送槽组成完整的钢管挤压加工生产线，能够完成连续化的管材加工作业，相比传统的锻打成型工艺，挤压成型的管材表面光洁度更高，材料纤维组织连续无断裂，加工后的管件力学性能更优异，可满足高压管路、承重结构件的加工质量要求。
