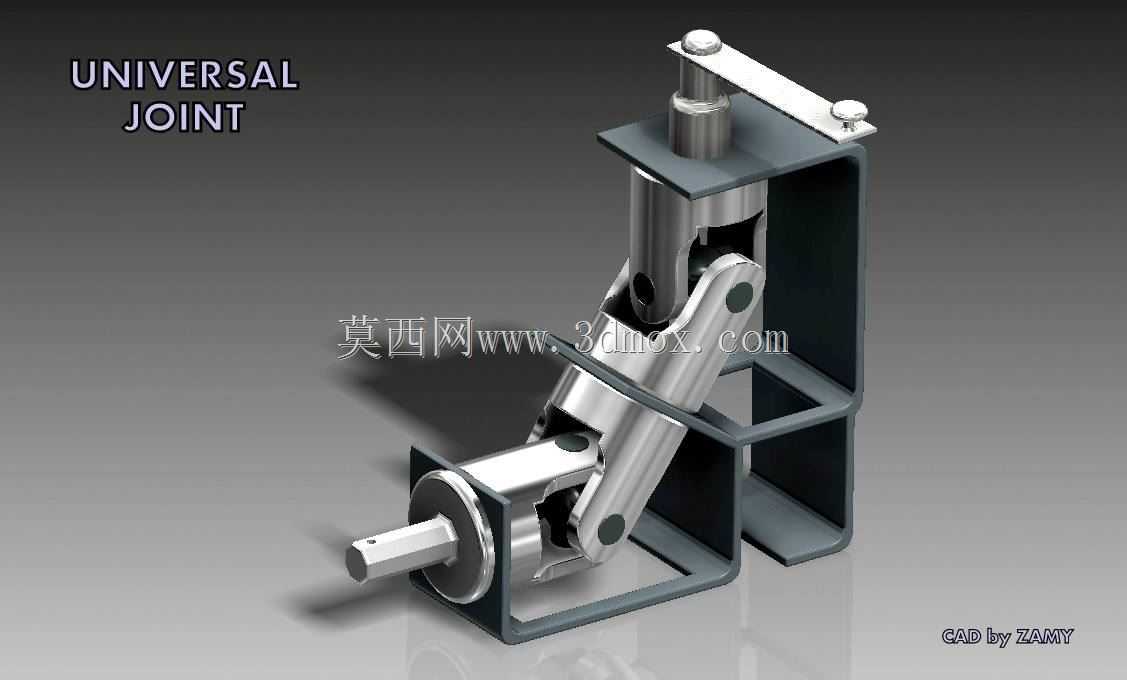

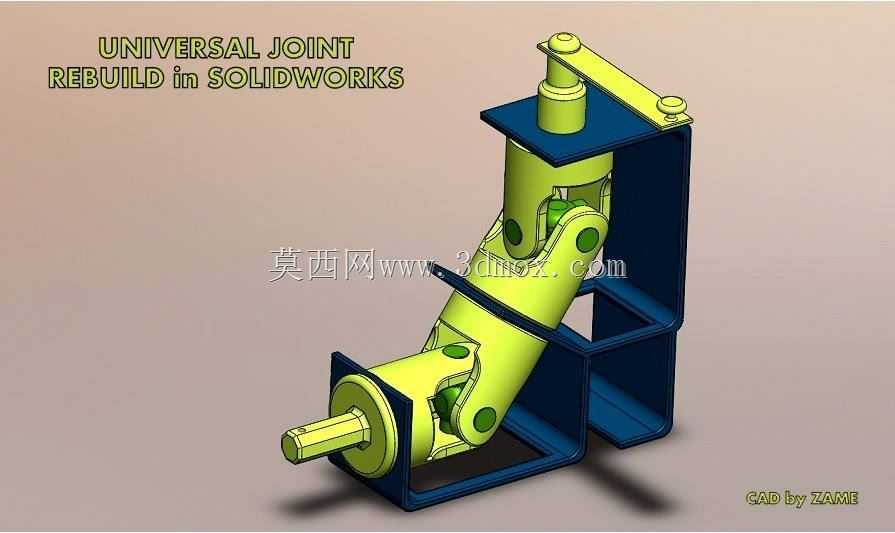

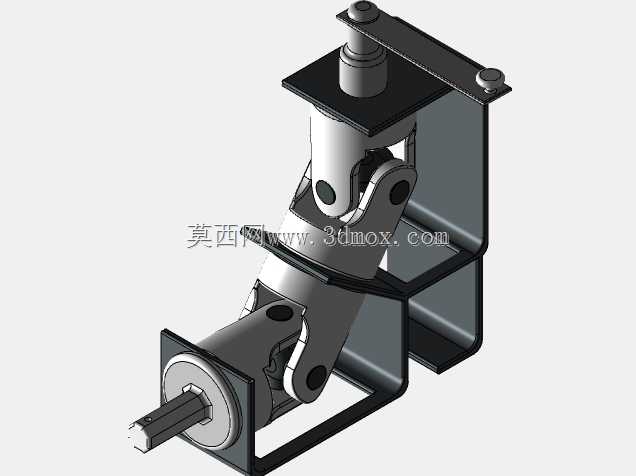

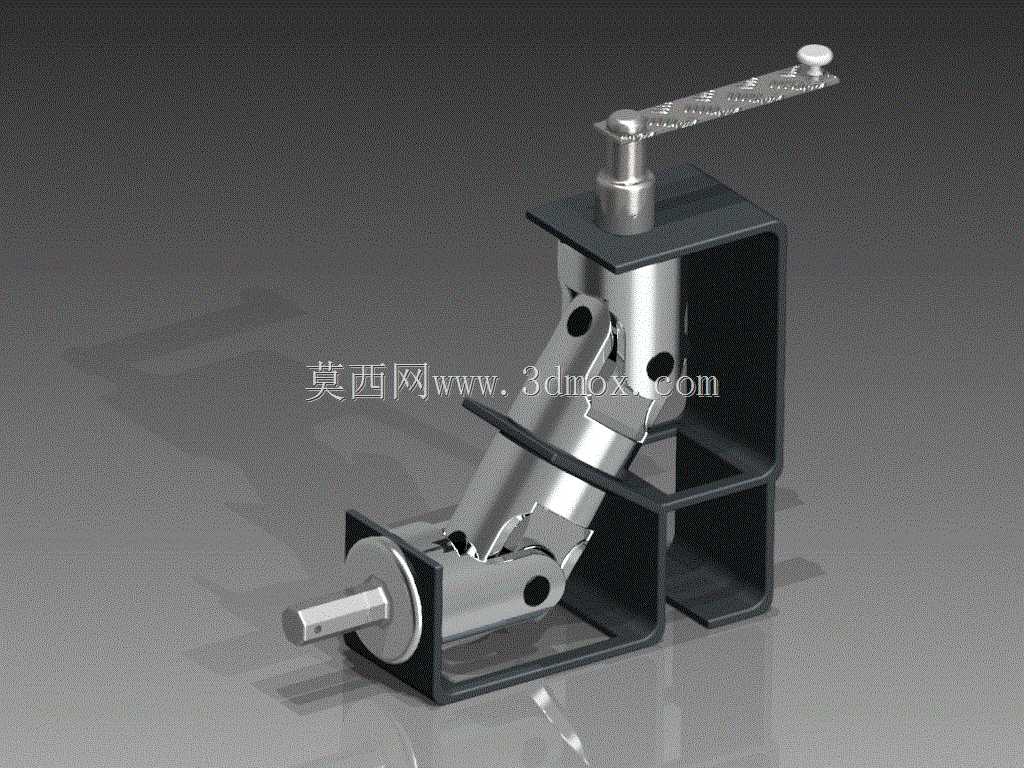

带安装支架的可偏转万向传动接头结构

这款万向传动接头是机械传动系统中用于实现变角度动力传递的核心部件，主要解决两根轴线不重合、存在空间夹角的轴系之间的回转运动与扭矩传输需求，广泛应用于需要轴线相对偏转的传动场景中。在实际工业应用里，这类带集成安装支架的万向节常被用在多轴联动设备的动力传输链路、轻工机械的变向传动单元、专用作业设备的柔性传动部位，以及需要补偿安装误差、吸收工作中振动偏移的传动连接位置，能够在输入轴与输出轴存在最大数十度空间偏角的状态下，稳定保持扭矩的连续传递，避免刚性连接因轴线不对中产生的轴系憋劲、轴承磨损、传动卡滞等问题。从功能特性来看，该结构采用双十字轴式的万向传动核心设计，通过十字铰接的双联结构实现大角度偏转下的等速传动效果，相比单节万向节，能够大幅降低单节万向节传动时存在的转速波动问题，让输出端的回转运动更平稳，减少传动过程中的冲击与振动。外围的框架式安装支架采用折弯成型的刚性结构，为内部万向传动组件提供稳定的安装定位与防护，支架上预留的销轴安装位与端部轴伸结构，能够快速完成与上下游传动部件的对接，不需要额外设计复杂的安装固定结构，降低整机的设计与装配成本。在设计思路上，这款万向节优先考虑了传动可靠性与装配便捷性的平衡：核心铰接部位采用销轴与耐磨衬套配合的结构，既保证铰接转动的灵活性，又能承受传动过程中的径向与轴向载荷，避免铰接部位在大扭矩传输下出现松脱或过度磨损；端部的轴伸采用标准圆柱轴结构，适配常规的联轴器、带轮等传动连接件的安装尺寸，支架的安装孔位按照通用安装间距设计，能够兼容多数常规设备的安装空间要求。从安装边界来看，该万向节整体为紧凑型框架结构，横向与纵向的安装尺寸适配中小功率传动场景的空间限制，工作时的偏转范围不会超出支架的外轮廓边界，不会与周边设备部件产生运动干涉，输入端与输出端的轴伸长度预留了足够的连接件安装空间，同时预留了轴向窜动的补偿余量，能够适应工作过程中轴系受热伸长、负载变形带来的微小位移，保证传动系统长期运行的稳定性。
