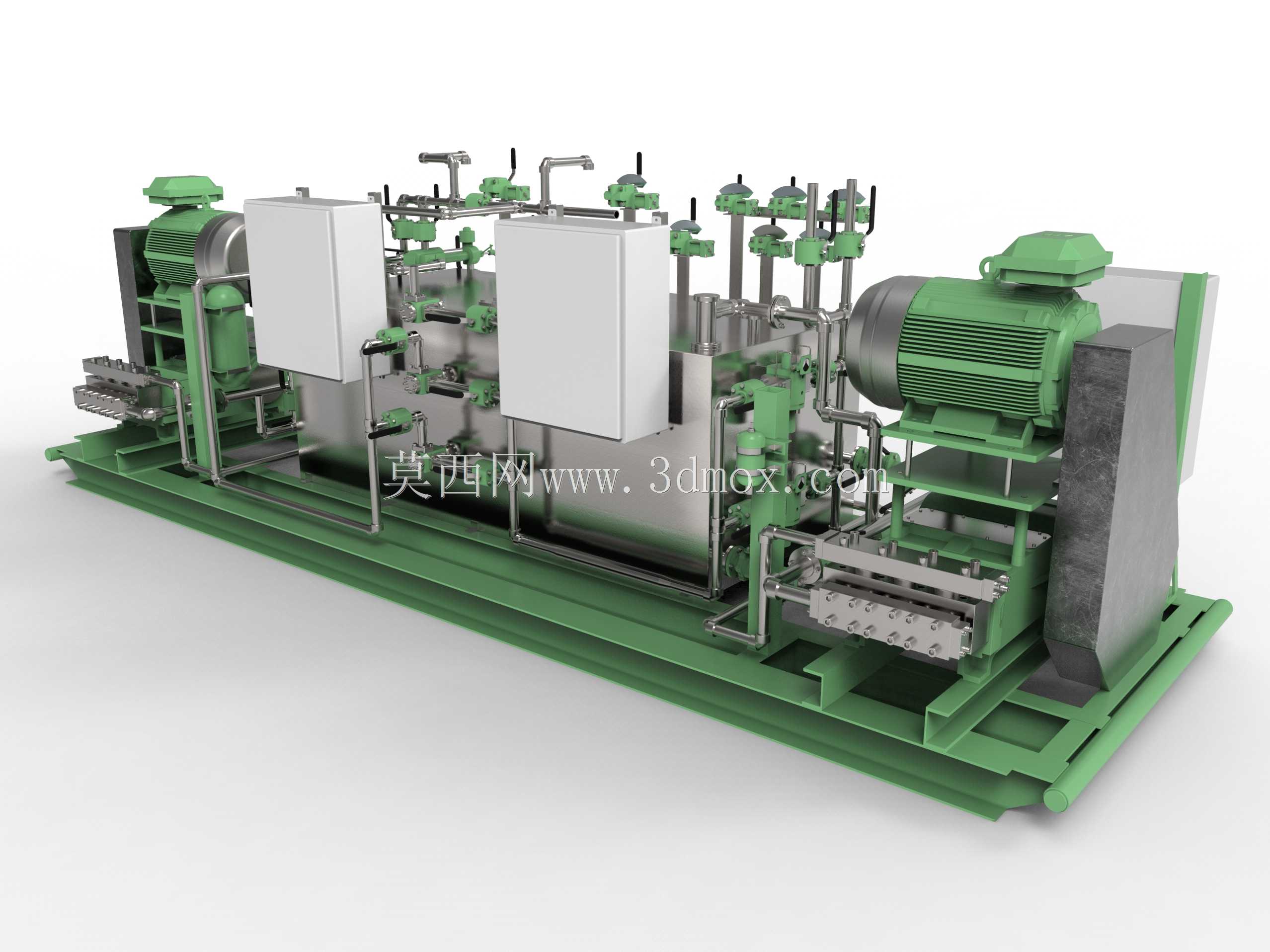

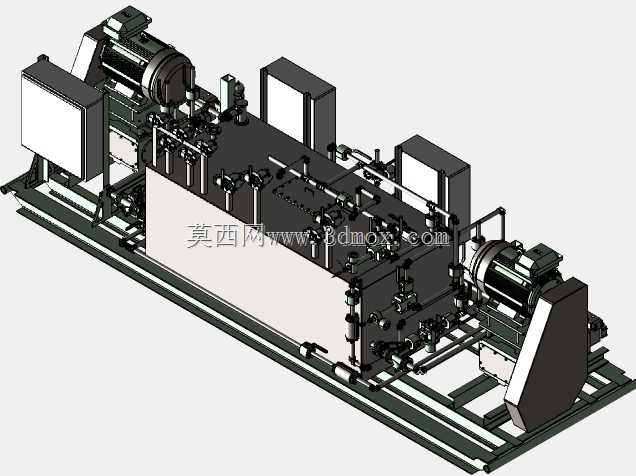

工业集成式液压动力控制单元结构

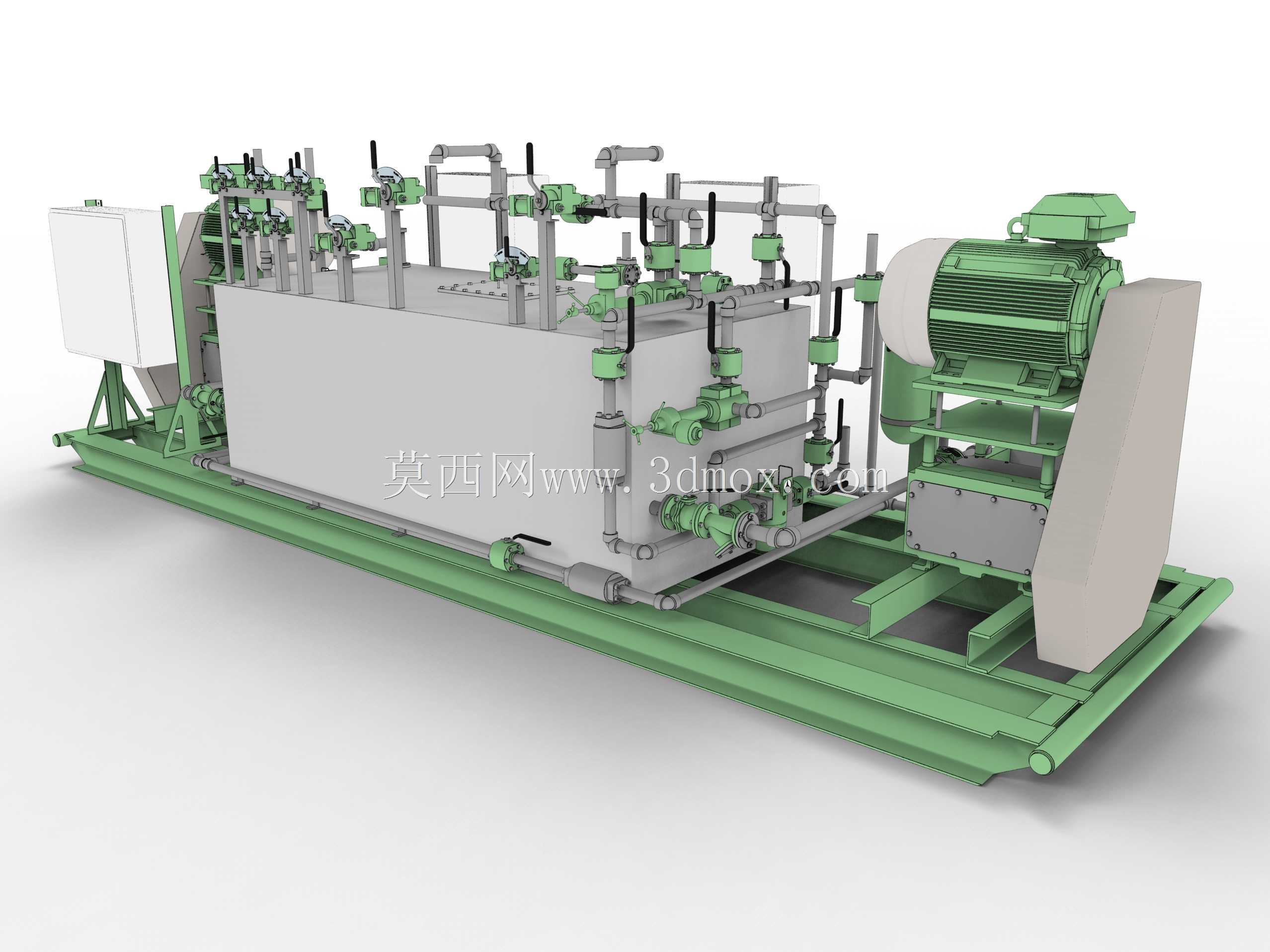

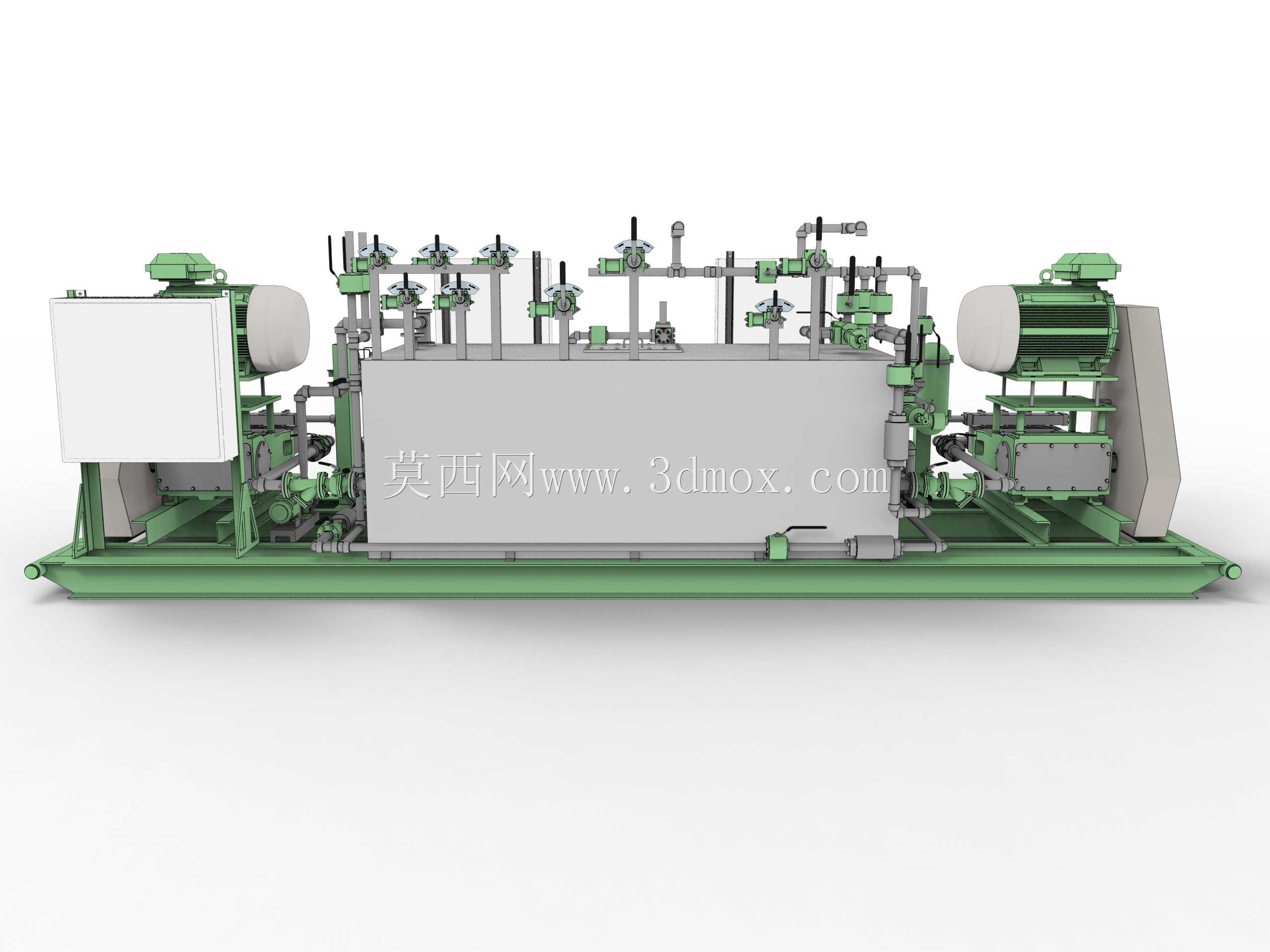

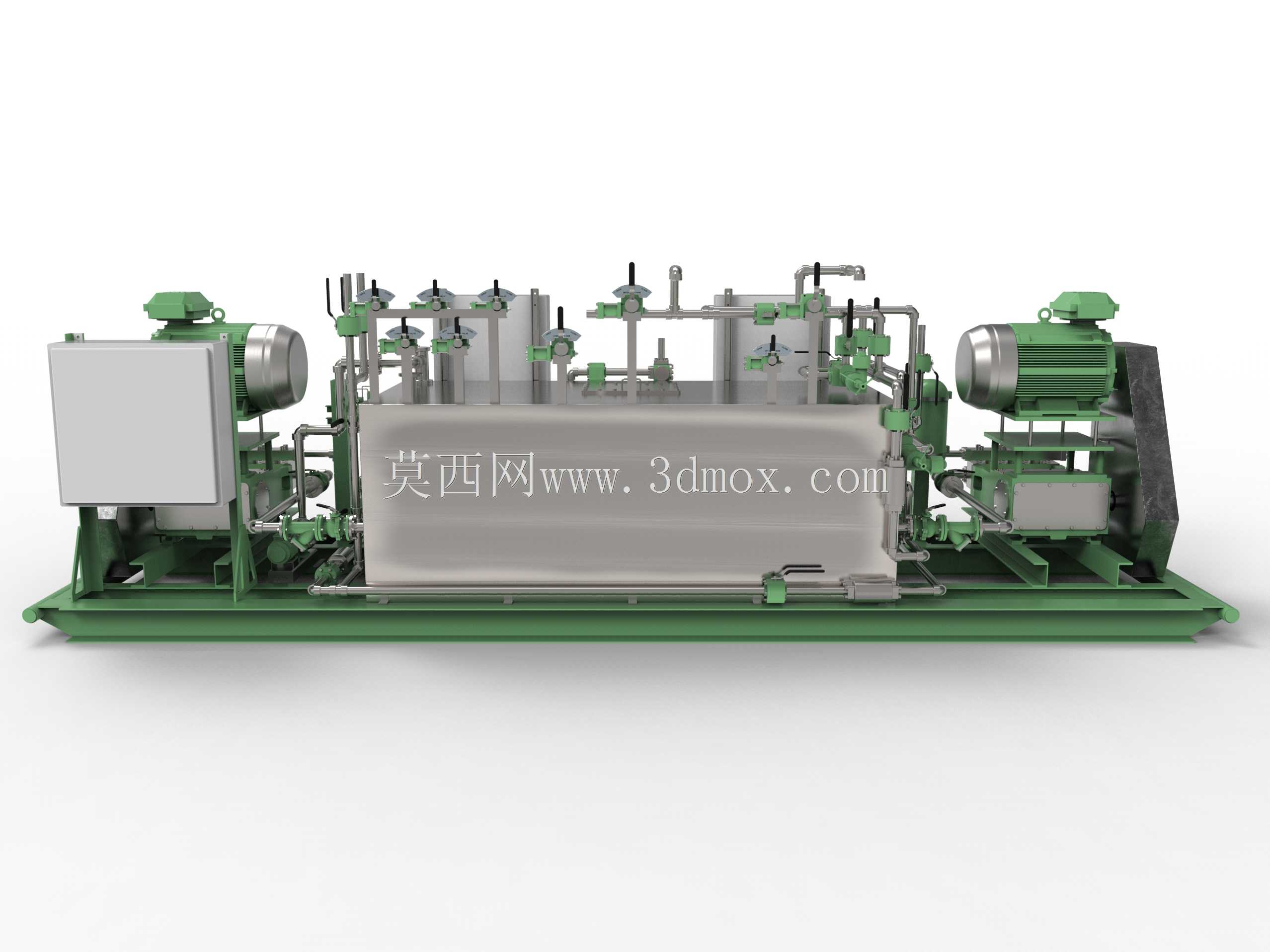

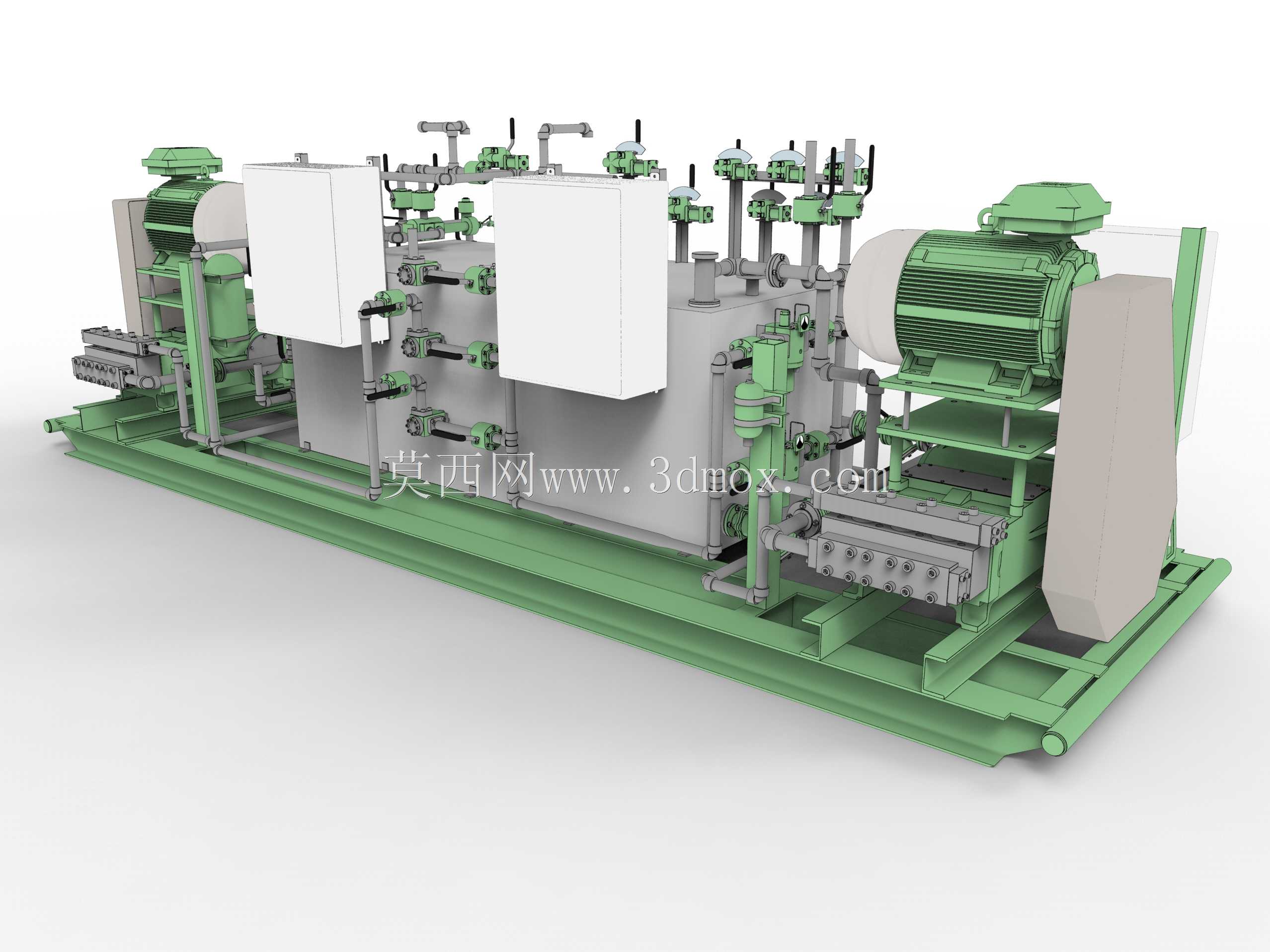

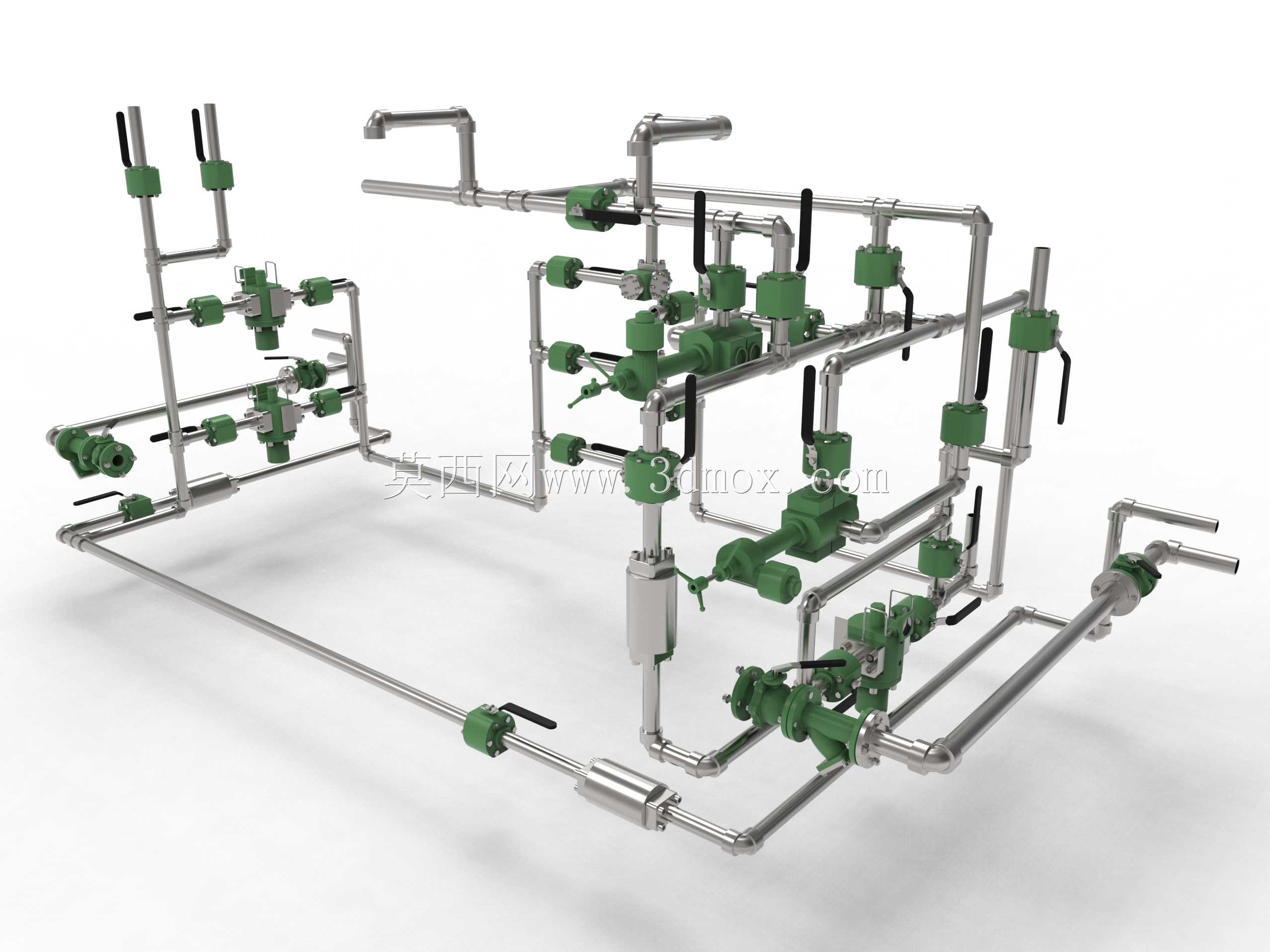

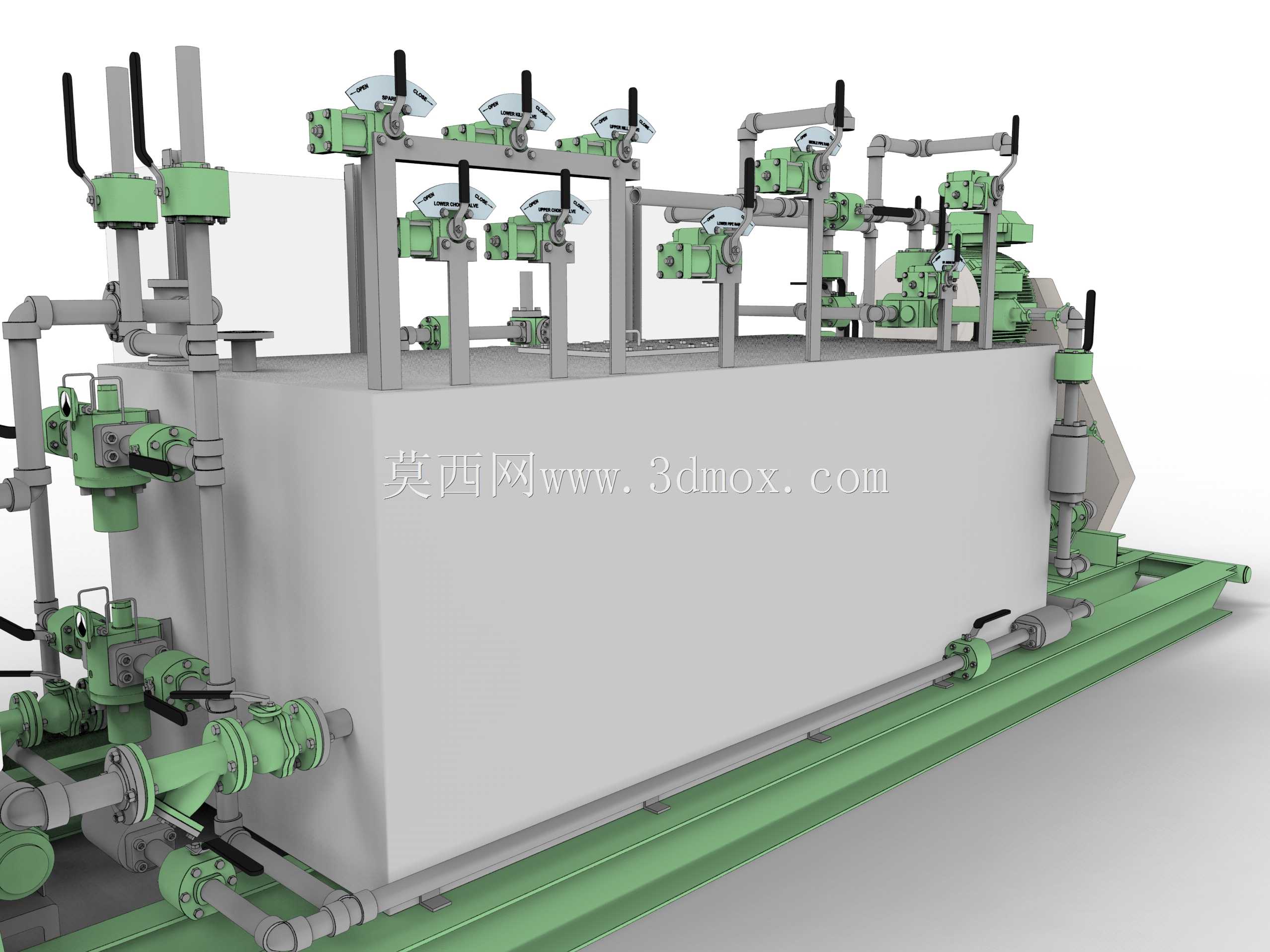

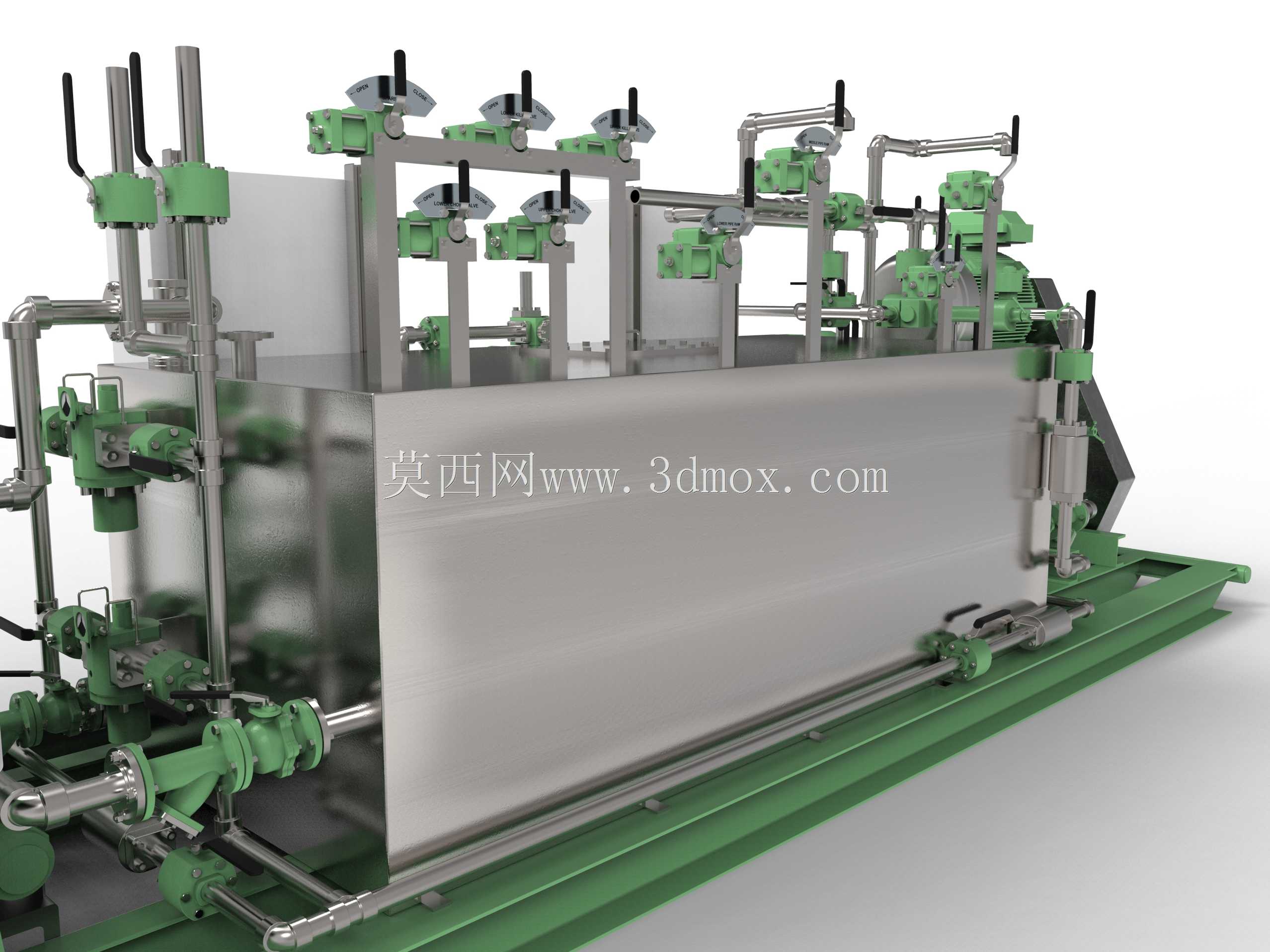

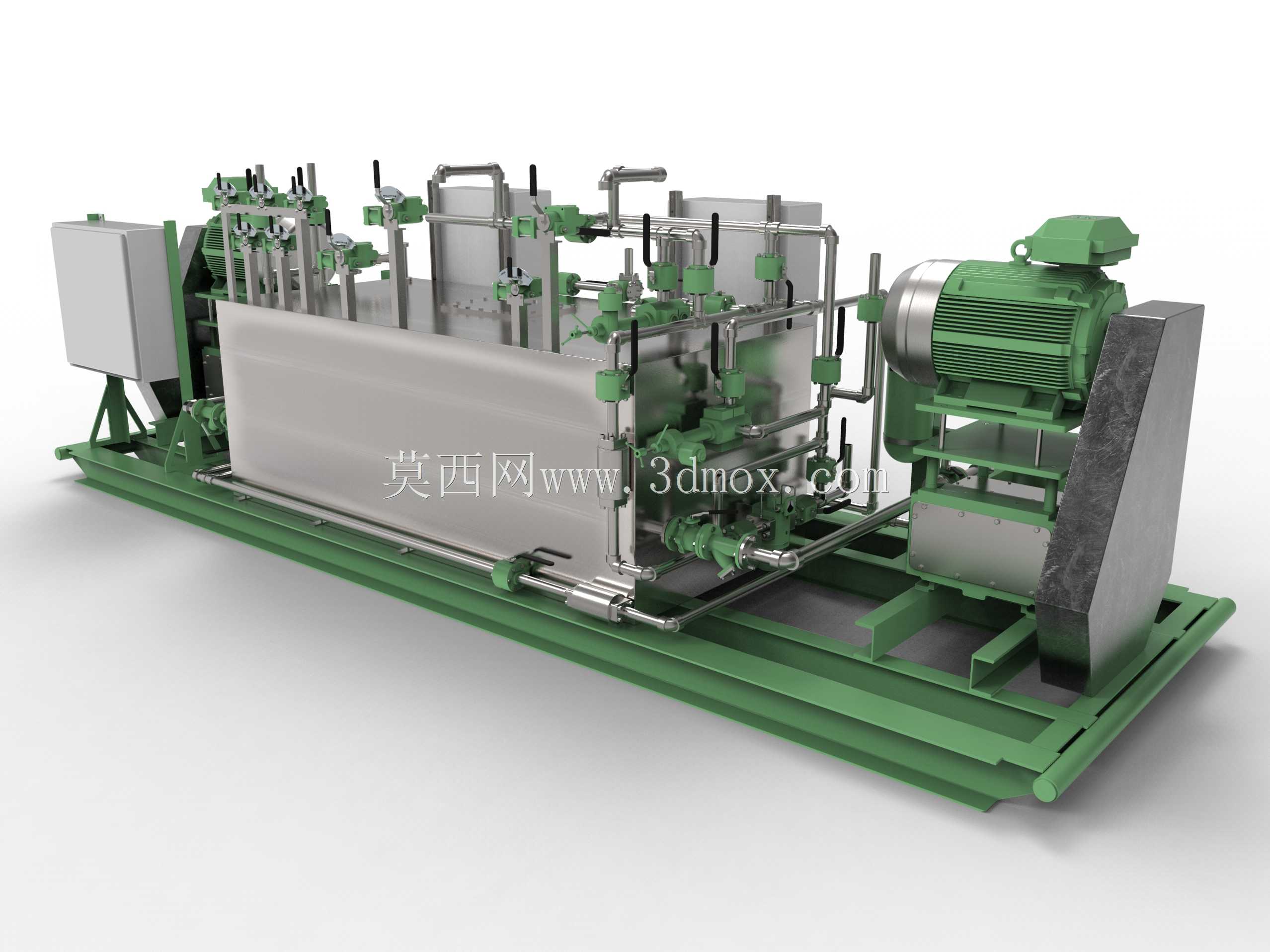

这套集成式液压动力控制单元，主要面向重型工业装备的液压动力供给场景，可适配大型工程机械作业、冶金产线设备驱动、海工装备液压执行、重型压机动作控制等多类需要稳定高压液压动力的工况，作为整套液压系统的核心动力输出与控制中枢，承担着为所有下游液压执行元件提供稳定压力油液、精准调控油液流向与压力流量、保障整套液压回路平稳运行的核心作用。整套单元采用撬装式一体化集成设计思路，将动力驱动模块、油箱储油模块、阀组控制模块、过滤冷却模块、管路连接模块全部整合在统一的钢制安装底座上，无需现场进行分散部件的管路拼接与定位找正，仅需完成进出油口对接、动力线缆接驳即可投入使用，大幅降低现场安装的施工周期与调试难度。在功能特性设计上，驱动端采用卧式电机与液压泵直联的传动结构，减少中间传动环节的功率损耗，提升动力传递效率；油箱采用大容积不锈钢储油腔体设计，可满足长时间连续作业下的油液散热与沉淀需求，腔体侧壁预留液位监测、温度传感的安装接口，可实时监控油液状态；多组并联的控制阀组采用模块化布局，每一组阀组对应独立的执行回路控制，可同时为多路液压执行元件提供独立的压力、流量调控，互不干扰，阀组周边预留足够的操作维护空间，方便后期进行元件更换与参数调整；进出油管路采用标准化硬管布局，所有管路走向沿安装底座与结构件排布，固定点间距经过严格计算，避免设备运行过程中管路产生共振磨损，管路接头采用密封可靠性更高的连接形式，降低高压工况下的渗漏风险。在安装边界设计上，整套单元的底座采用标准型钢焊接成型，底座上预留统一规格的地脚安装孔位，可直接适配常规工业设备的混凝土基础安装要求，整体外形布局充分考虑工业现场的运输与进场需求，宽度尺寸满足标准工业通道的通行要求，重心经过合理配平，吊装运输过程中不会出现侧倾风险；设备两侧预留足够的维护操作空间，日常巡检时可直接观察油位、压力仪表的显示数值，更换滤芯、检修阀组时无需拆除周边其他部件，大幅降低后期运维的操作难度。整套结构在设计阶段充分考虑工业现场的复杂工况，所有外露部件均做了对应的防腐蚀、防磕碰防护处理，可适应多粉尘、一定湿度的工业车间环境，长期运行下依然可以保持稳定的工作状态，为下游液压设备提供持续可靠的动力支持。
