油轮配套用锚链轮组结构设计

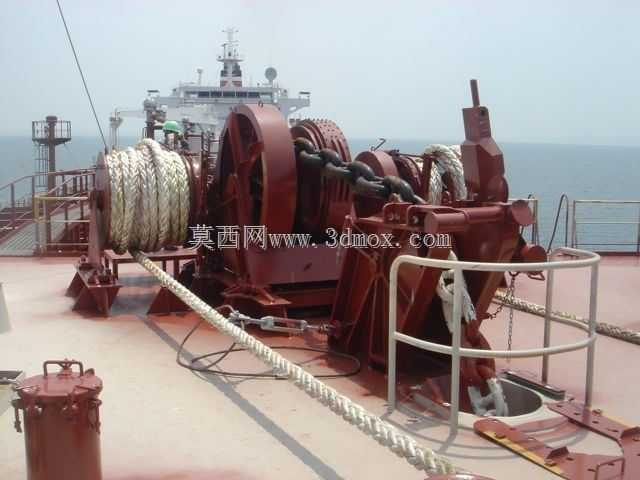

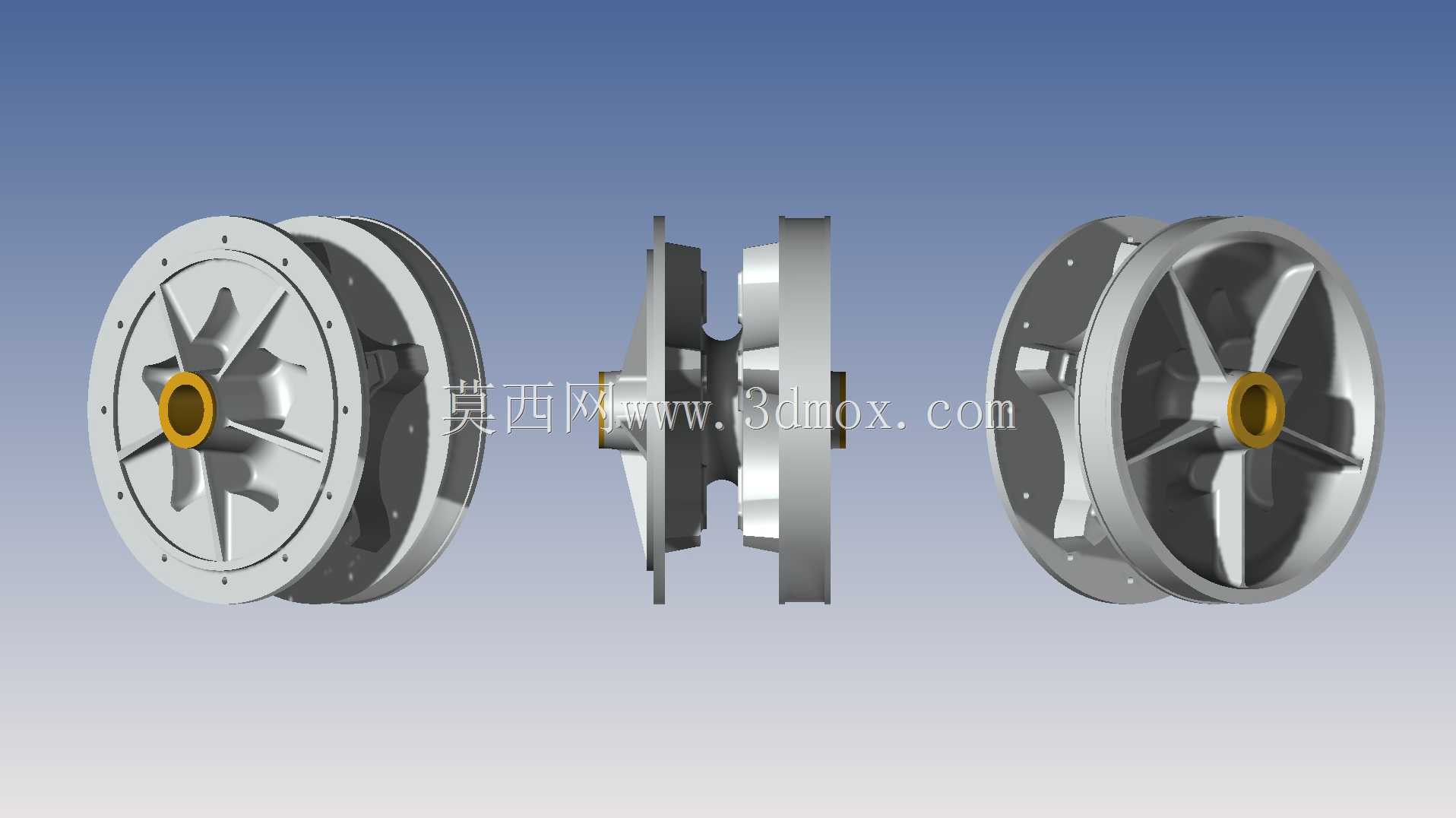

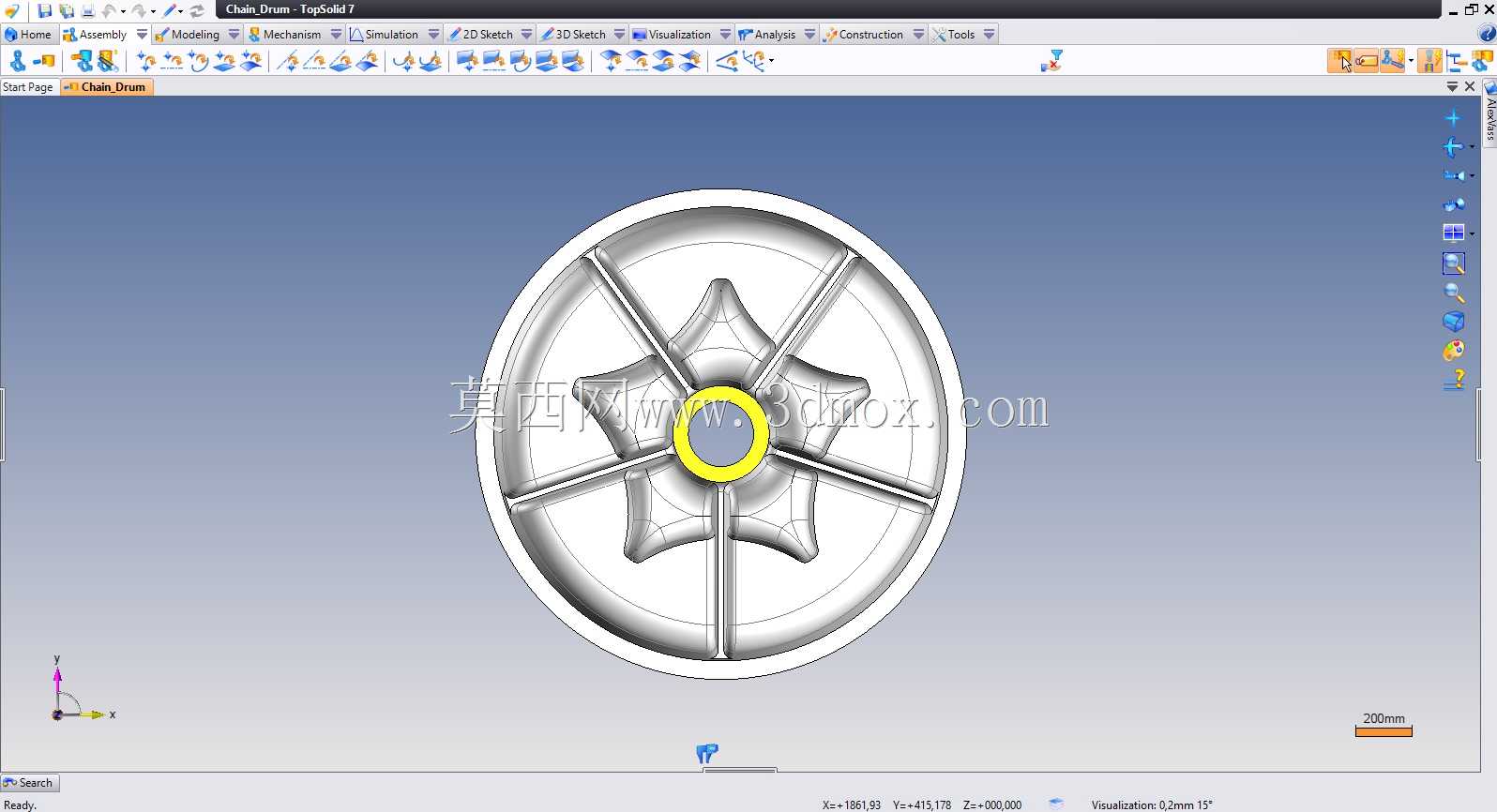

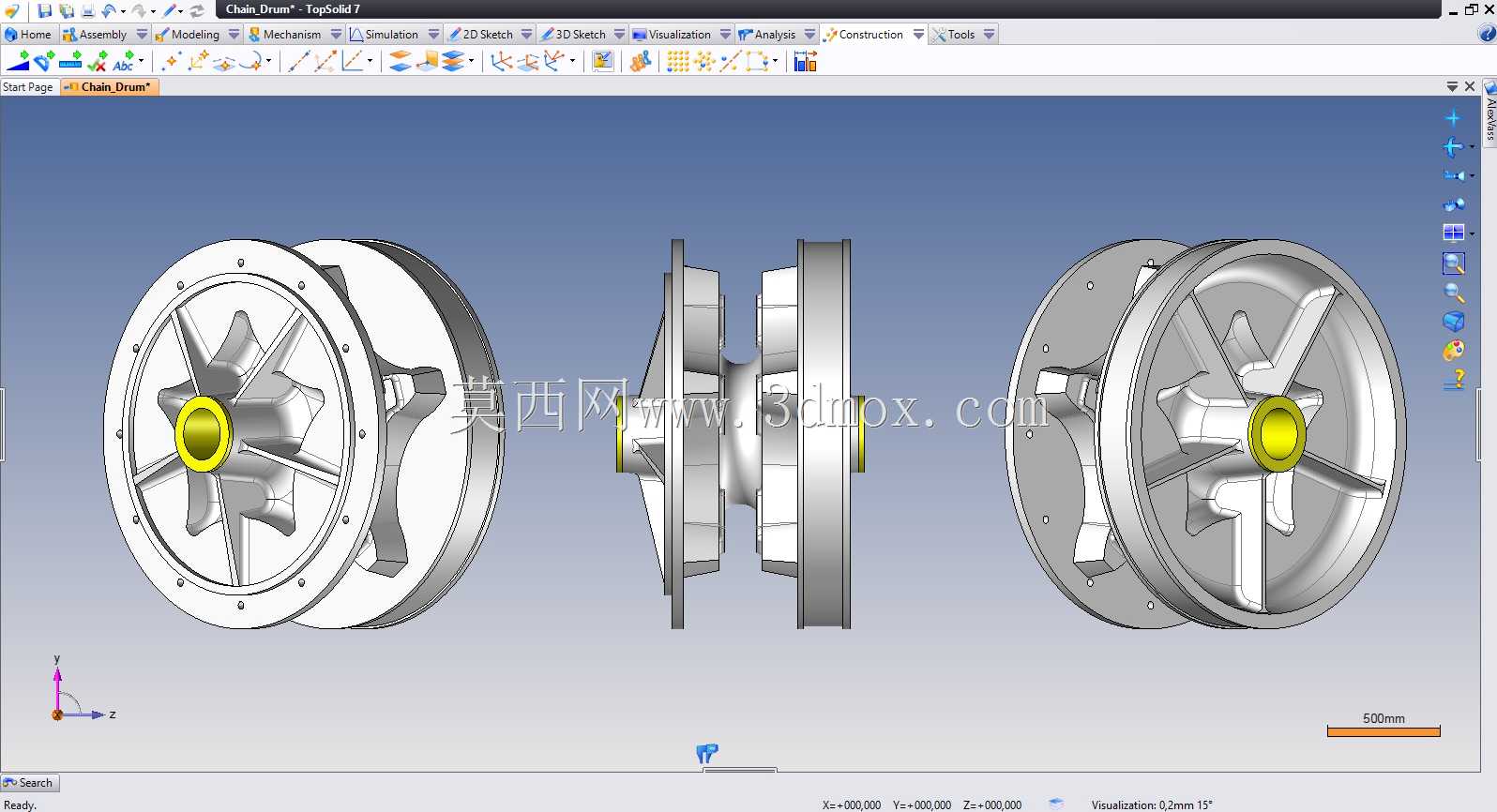

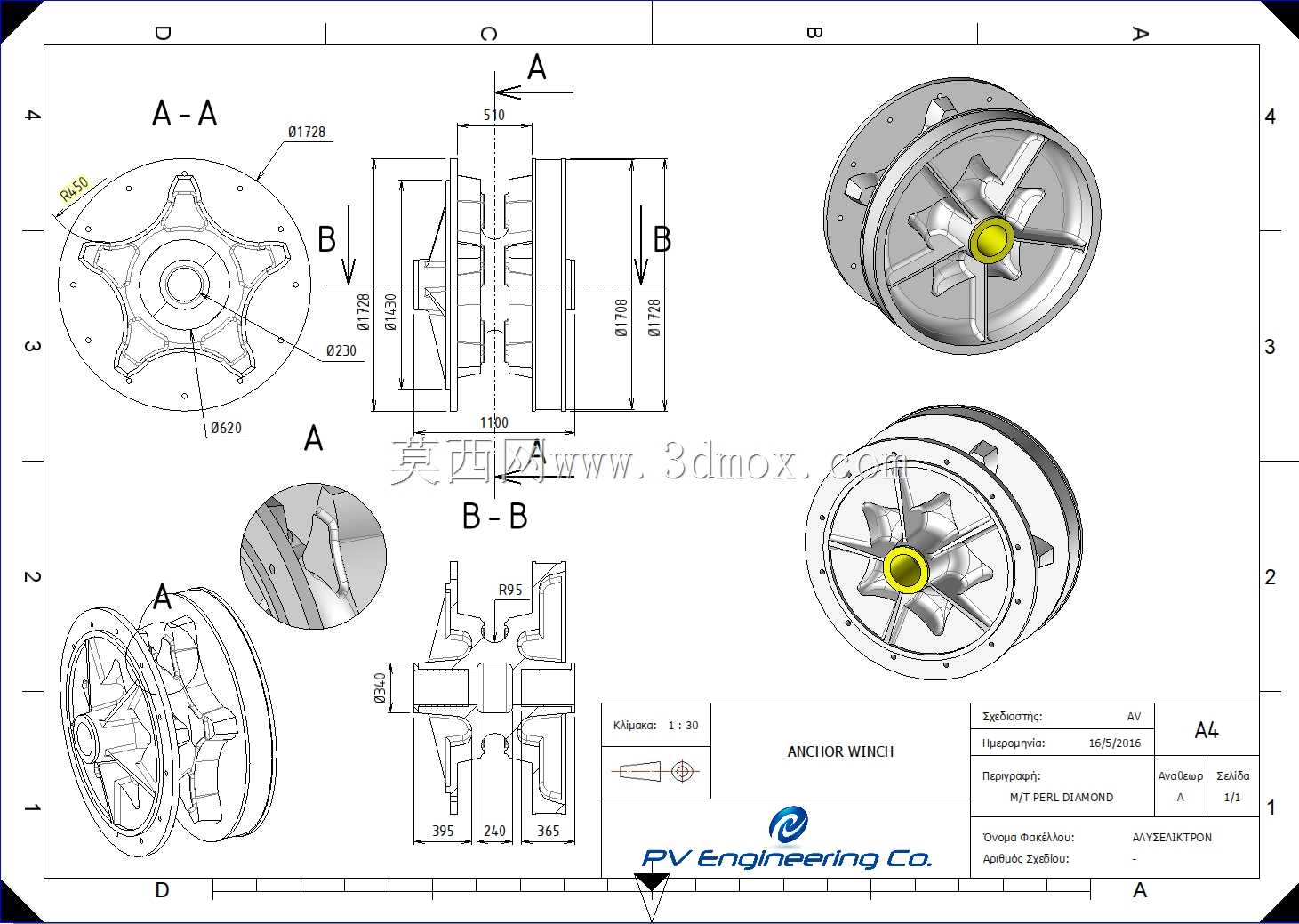

该结构是为油轮系泊锚泊系统配套的核心传动部件，主要应用于远洋油轮的艏部锚机作业工位，承担船舶锚泊作业时的锚链收放、载荷承载、锚体固定的核心功能，是油轮停靠码头、锚地驻留、应急避险时保障船舶位置稳定的关键执行部件。在实际船舶作业场景中，该部件需要长期承受高载荷的锚链拉力，同时耐受海洋盐雾环境的腐蚀，以及锚链收放过程中的反复冲击载荷，因此在结构设计阶段就充分考虑了重载工况下的结构强度与疲劳寿命要求。从功能特性来看，该部件采用分体式轮组结构，中间段为锚链啮合的传动轮体，两侧为带辐条结构的支撑端盖，中心设置有耐磨衬套安装位，可适配传动轴的装配需求，轮体表面的链窝结构完全匹配对应规格锚链的链环尺寸，能够保证锚链收放过程中啮合顺畅，不会出现跳链、卡链的问题，两侧端盖的辐条式设计在保证整体结构刚度的前提下，有效降低了部件自身重量，减少了锚机驱动端的负载损耗。在设计思路上，该结构充分结合铸造生产的工艺特性，所有壁厚均做了均匀化过渡处理，避免出现壁厚突变导致的铸造缩孔、应力集中问题，轮体与端盖的连接位置设置有精准的定位止口，能够保证装配时的同轴度要求，减少运转过程中的偏磨问题，中心衬套位置采用了加厚的耐磨层设计，可在长期运转过程中承受传动轴的径向载荷，同时预留了润滑介质的流通空间，方便日常运维时的润滑保养。从安装边界来看，该轮组的两侧端盖外缘设置有均匀分布的安装螺栓孔，可直接与锚机的机架支撑结构完成固定对接，中心轴孔的尺寸与通用锚机传动轴规格完全适配，整体轴向尺寸经过精准核算，能够在不改动原有锚机机架结构的前提下完成替换安装，轮体的链窝分度精度经过严格校验，可保证锚链收放过程中每一节链环都能顺畅嵌入与脱离，不会出现卡滞问题，整体结构的外形轮廓充分考虑了锚机护罩的内部空间，安装后不会与周边的刹车机构、导链轮结构产生运动干涉，能够适配现有同吨位级油轮锚机的升级替换需求，也可直接用于新造油轮的锚机配套装配。
