船用HPH型46mm规格100kN锚泊绞车结构

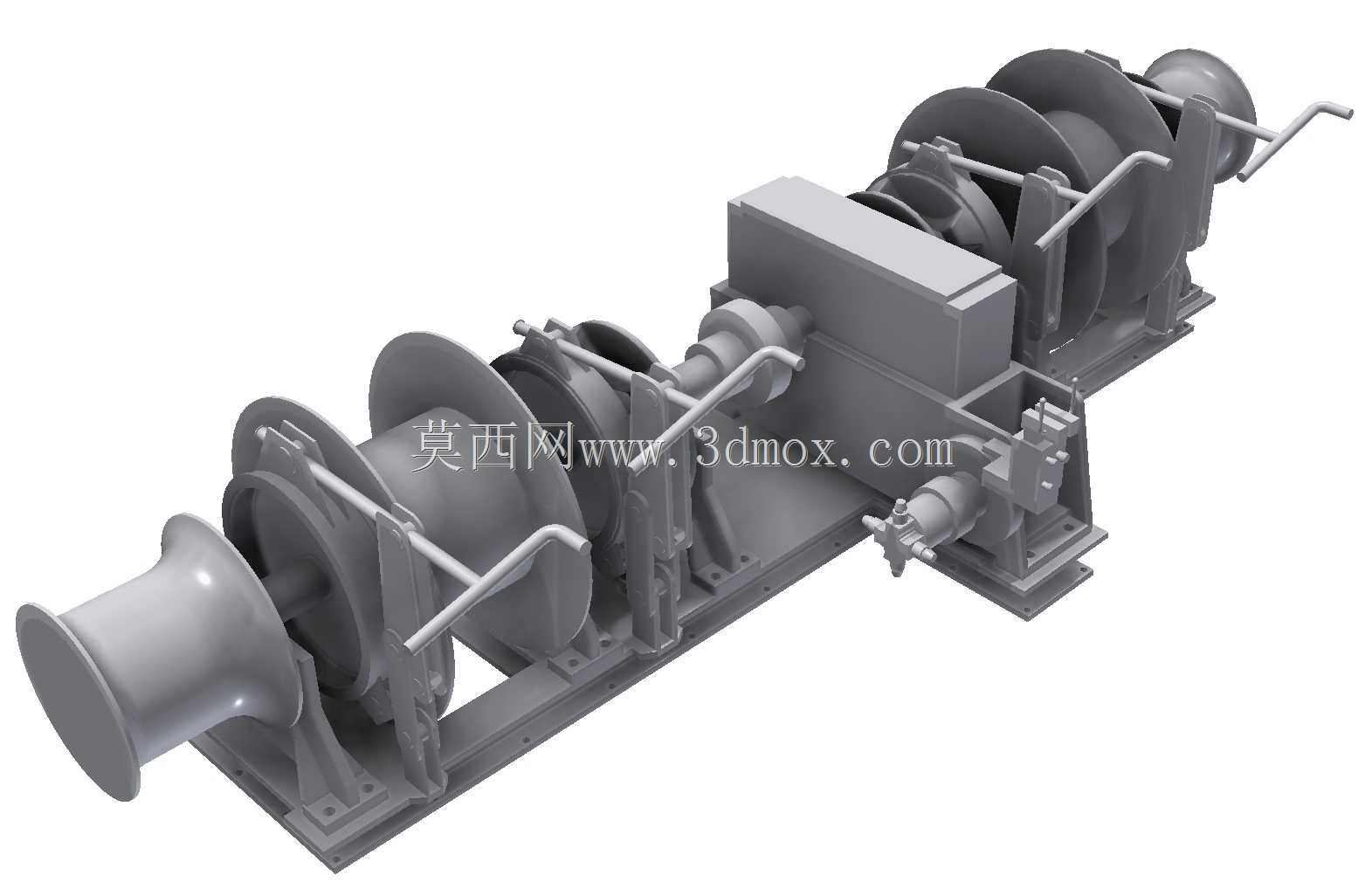

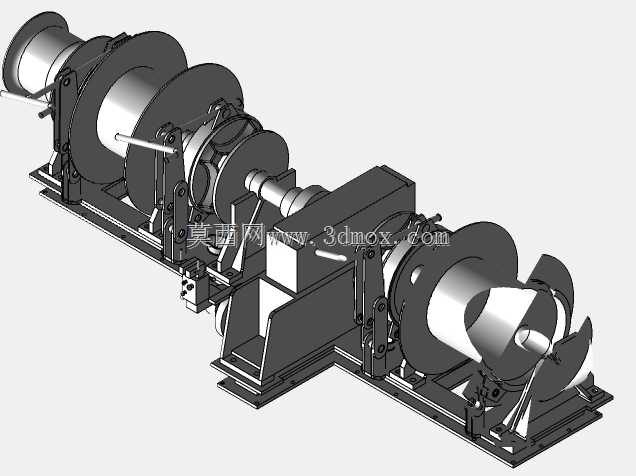

这款锚泊绞车是船舶甲板系泊系统中的核心配套设备，主要应用于各类内河及近海作业船舶的艏部甲板区域，承担船舶锚泊定位、系缆固定、锚链收放等核心作业功能，可在船舶靠泊码头、锚地驻留、作业位定位等场景下，为船舶提供可靠的系泊固定力，避免船舶受水流、风浪影响出现移位、漂离的情况。设备采用组合式集成结构设计，将锚链轮、系缆卷筒、操作手柄、传动基座、动力接口等功能模块整合在同一刚性安装底座上，整体结构紧凑，能够有效节省甲板安装空间，适配多数中小型作业船舶的甲板布局要求。从功能特性来看，该绞车适配46mm规格的锚链与系泊缆绳，额定工作载荷可达100kN，能够满足千吨级以下作业船舶的锚泊系缆需求，设备两侧设置的手动操作手柄可在应急工况下实现手动操作，避免动力系统故障时设备失去作业能力，多卷筒的布局设计可同时支持多根系泊缆绳的收放作业，提升船舶系泊操作的效率。在设计思路上，该模型采用低细节度的基础结构搭建逻辑，优先还原设备的整体布局、部件相对位置与安装接口关系，省略了内部精密传动构件、细小紧固件等非核心结构，既能够清晰展示设备的整体外形与安装边界，也为后续的细节深化设计、适配不同船型的改型设计提供了可靠的基础框架，设计过程中充分考虑了甲板安装的兼容性，底座预留的安装孔位可适配常规船舶甲板的预埋螺栓布局，降低现场安装的调整难度。从安装边界来看，设备整体沿船长方向布置，底座的长宽尺寸适配多数中小型船舶艏部甲板的预留安装区域，设备上方预留的操作空间可满足操作人员手动操作手柄的活动需求，两侧的出缆方向可覆盖船舶艏部左右舷的系泊角度范围，无需额外加装导向构件即可完成不同方向的缆绳收放作业，设备的动力接口设置在基座侧方，可方便对接船舶的液压或电动动力管线，减少管线布置的弯折半径，提升动力传输的可靠性。在实际作业过程中，该绞车可配合船舶的锚链舱、导缆孔、带缆桩等甲板设备协同工作，锚链轮部分可带动锚链完成起锚、抛锚作业，控制锚的收放深度与固定位置，系缆卷筒部分则可在船舶靠泊时完成系缆的收绞与固定，将船舶牢牢系靠在码头或趸船之上，组合式的结构设计也减少了甲板上独立设备的数量，降低了甲板管路与线路的布置复杂度，同时也减少了日常维护的点位数量，降低船员的设备维护工作量。
