离心泵闭式叶轮结构三维造型设计

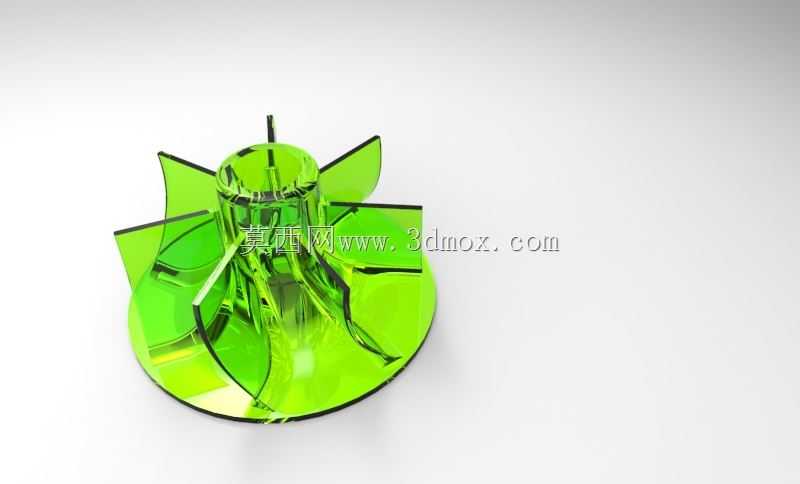

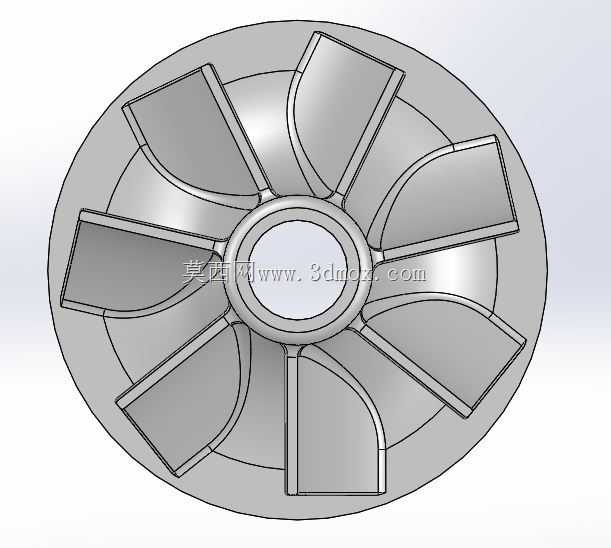

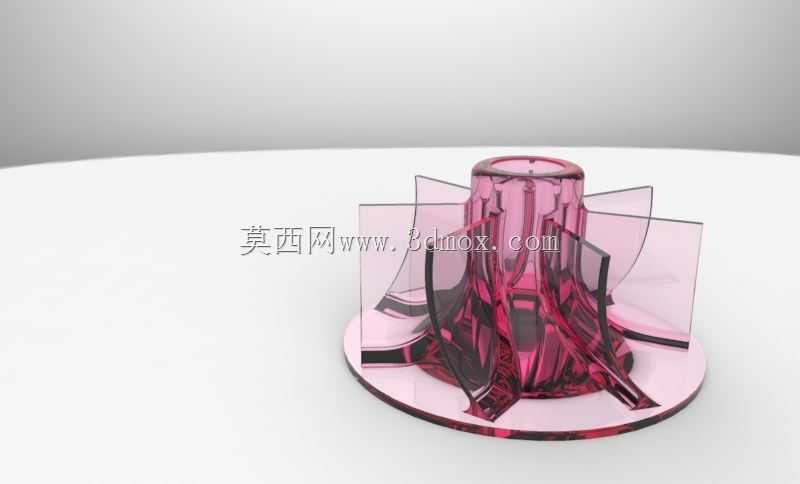

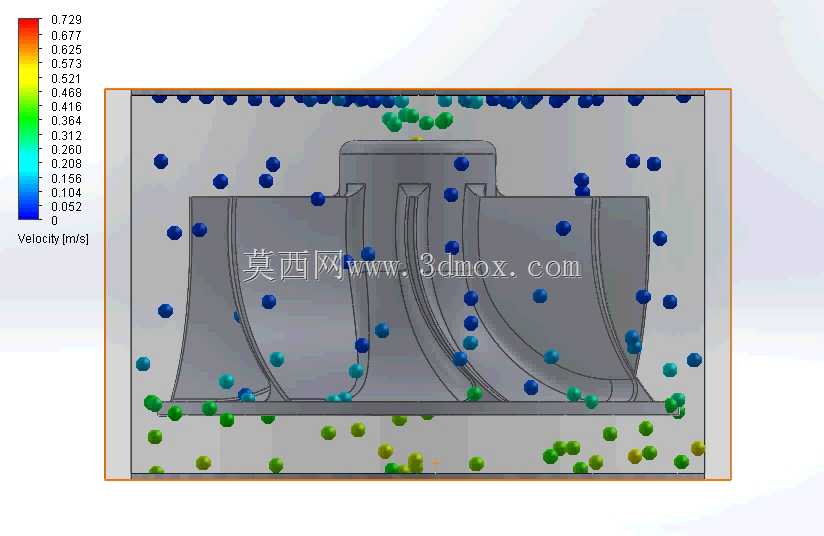

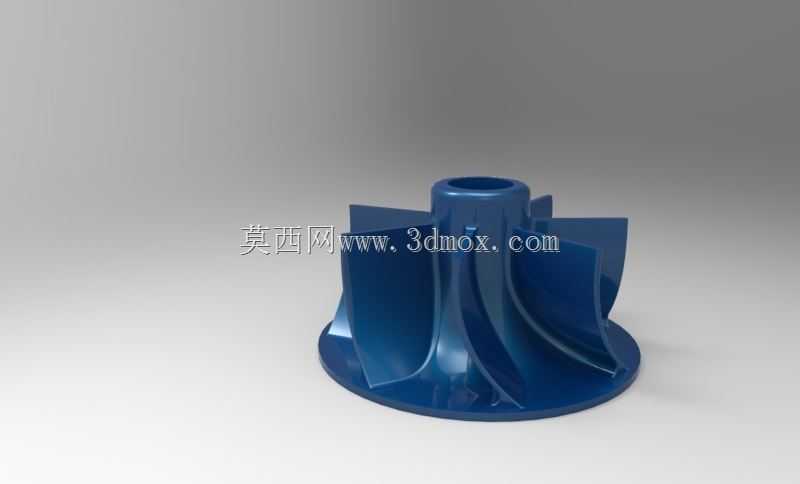

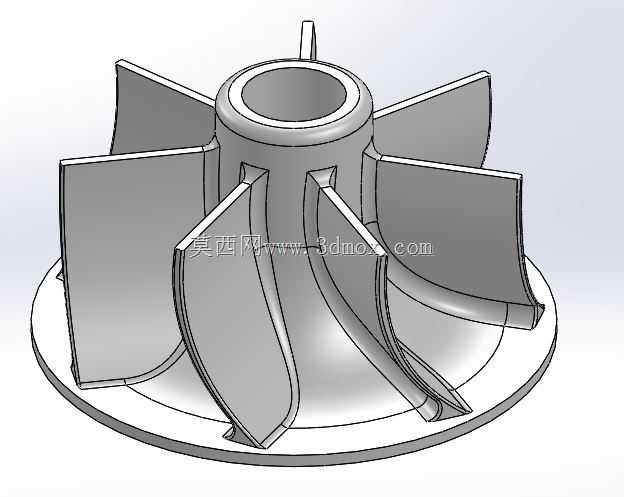

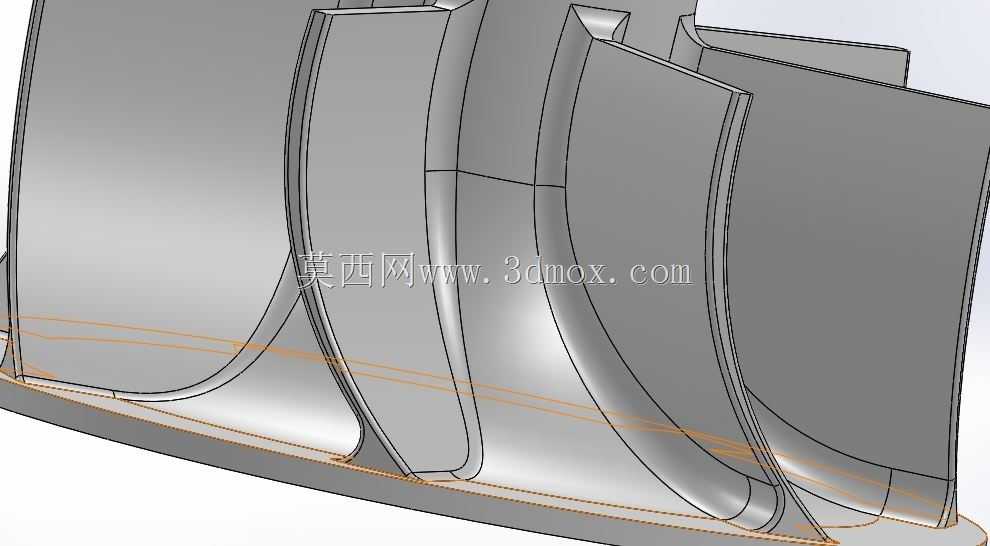

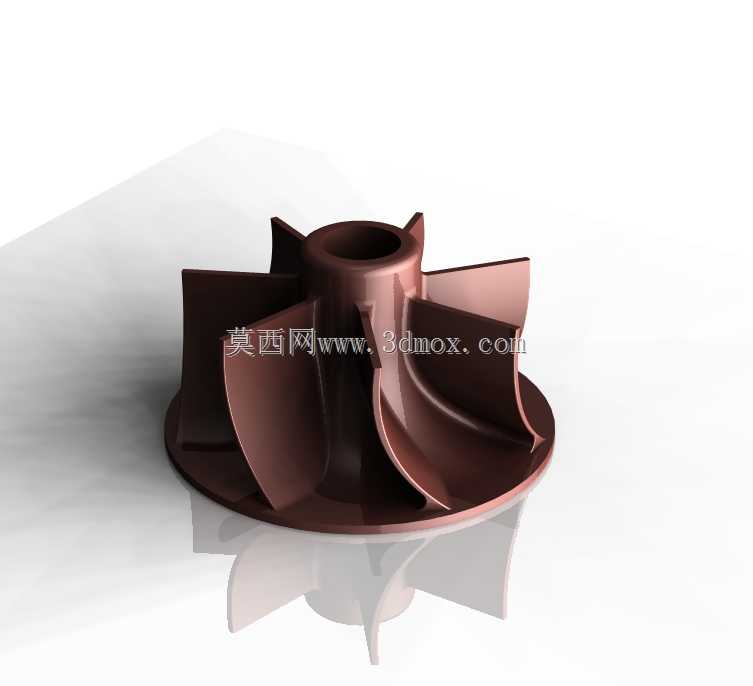

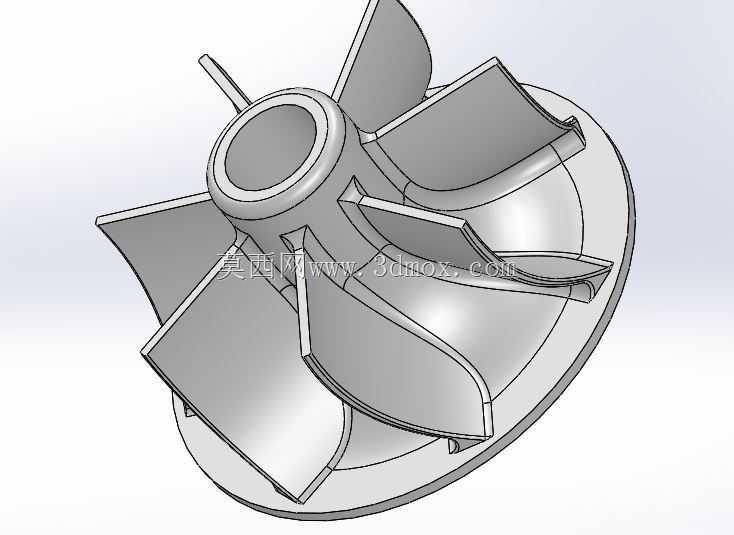

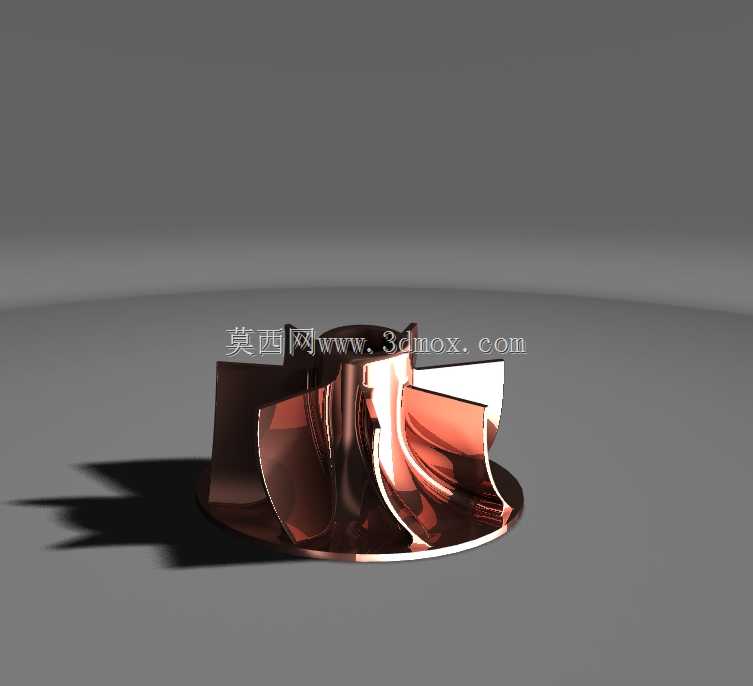

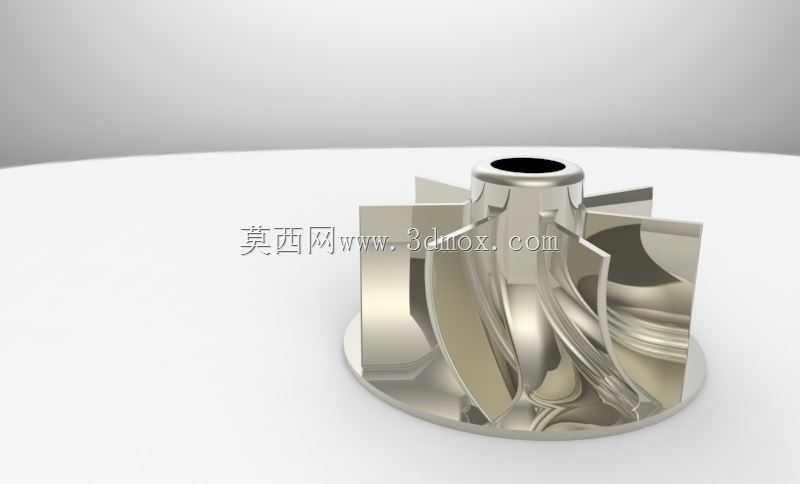

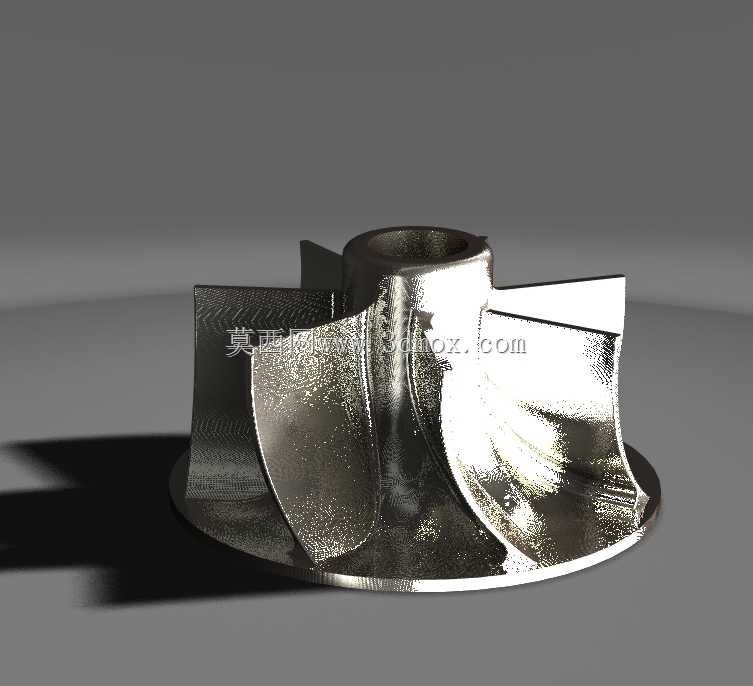

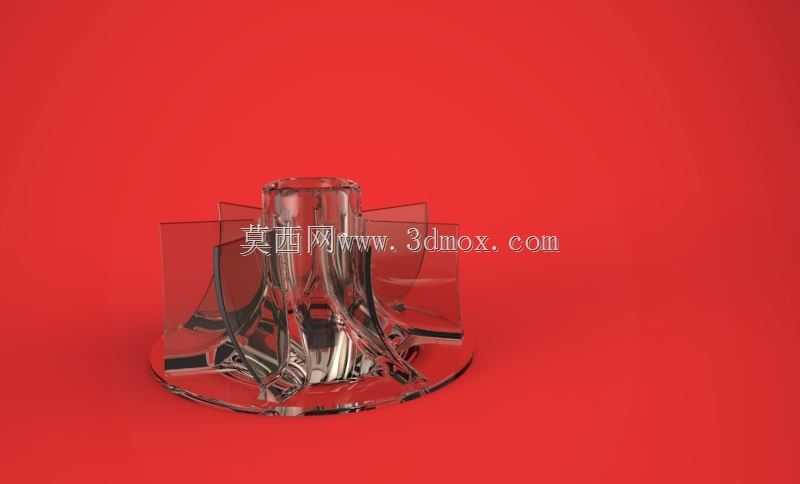

泵叶轮作为离心泵、化工流程泵等流体输送设备的核心做功部件，直接决定设备的水力效率、运行稳定性与输送介质适配能力，广泛应用于市政供水、化工流体输送、暖通循环、农田排灌、工业水处理等多个场景，是流体输送系统中实现能量转换的核心载体，其结构设计的合理性直接影响整套泵组的运行能耗、汽蚀余量与使用寿命。这款叶轮采用带后盖板的半开式结合闭式结构设计，中心设置带同轴定位止口的轮毂结构，用于与泵轴实现精准过盈配合与周向传动，轮毂的轴向长度经过匹配计算，可保证与泵轴配合段的接触面积充足，避免运行过程中出现轴孔配合松动、传动打滑的问题，同时轮毂端面可与轴肩、锁紧螺母配合实现轴向定位，确保叶轮在泵腔内的安装位置精度，避免运行时叶轮与泵壳、密封环发生摩擦剐蹭。叶轮周向均匀分布七片扭曲式空间叶片，叶片型线采用符合流体力学规律的变曲率扭曲设计，从轮毂处的入口段到轮缘处的出口段，叶片的安放角、厚度均呈平滑过渡变化，可有效引导介质从轴向入口平稳转向径向出口，减少介质在流道内的涡流、脱流损失，降低水力冲击带来的振动与噪音，同时叶片前缘做了圆弧修型处理，可优化入口介质流入状态，降低设备的必需汽蚀余量，提升泵在入口压力不足工况下的运行适应性，避免汽蚀损伤叶片表面。叶轮底部设置整圈圆形后盖板，与叶片、轮毂共同围成封闭的介质流道，可减少介质从叶轮出口向入口侧的回流泄漏，提升容积效率，后盖板的外径尺寸与泵体密封环的安装位置精准匹配，预留了符合行业规范的密封间隙，既可以保证密封效果，又能避免运行过程中动静部件发生碰磨。在设计过程中，首先根据目标工况的流量、扬程参数计算确定叶轮的进出口直径、叶片出口宽度、叶片数等核心水力参数，再通过三维曲面造型构建光滑连续的叶片型面，保证流道表面的曲率平滑过渡，没有突兀的折角与突变，这种简洁规整的结构造型不仅便于后续开展网格划分与流体仿真分析，优化流道内的速度场与压力场分布，也适配铸造、铣削加工等多种加工工艺，可有效降低生产制造的难度，同时均匀对称的叶片分布可保证叶轮的动平衡性能，减少高速旋转时的不平衡量，降低泵组运行时的振动幅度，延长轴承与机械密封的使用寿命。
