38MN型材挤压生产设备三维结构

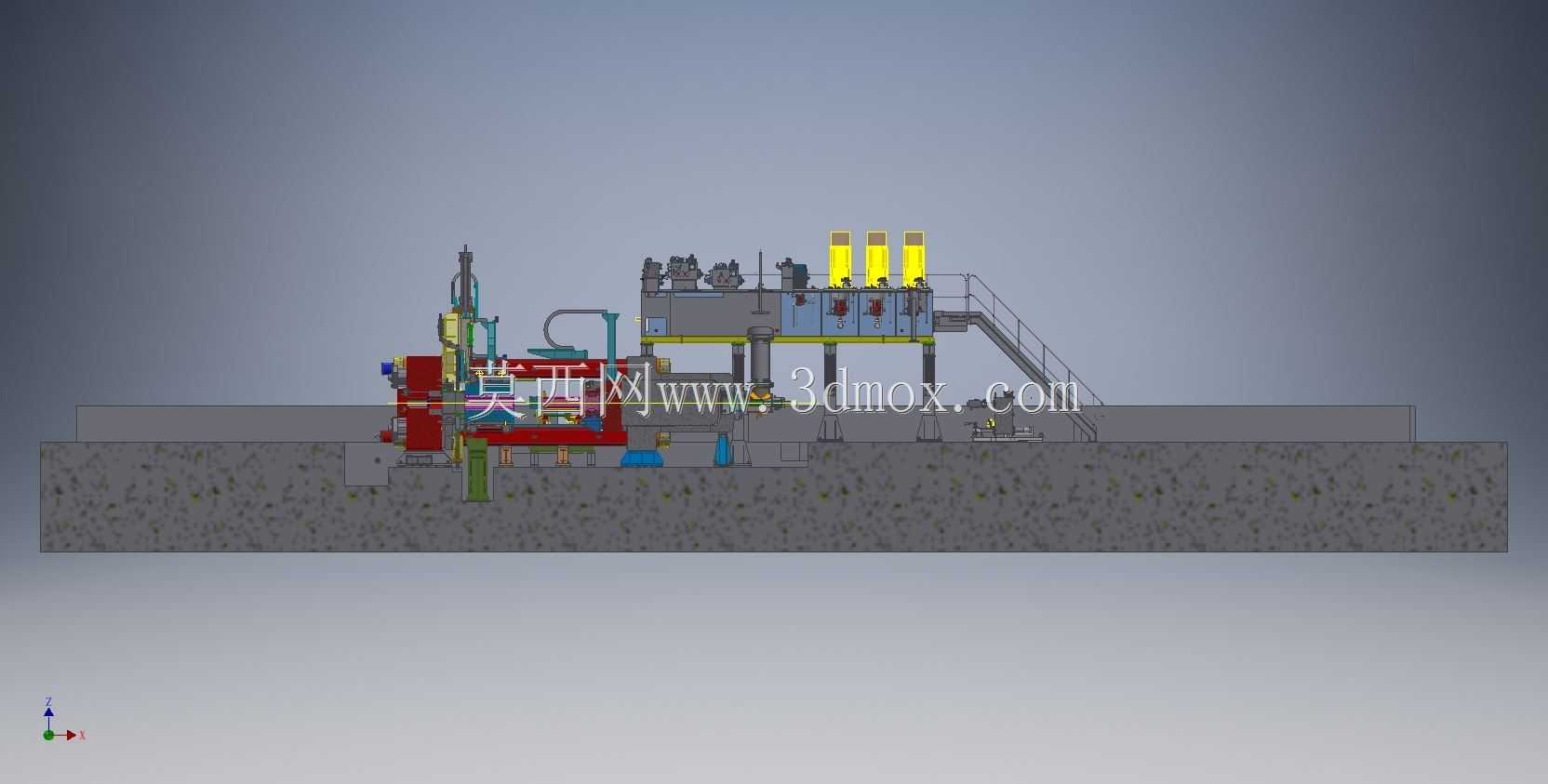

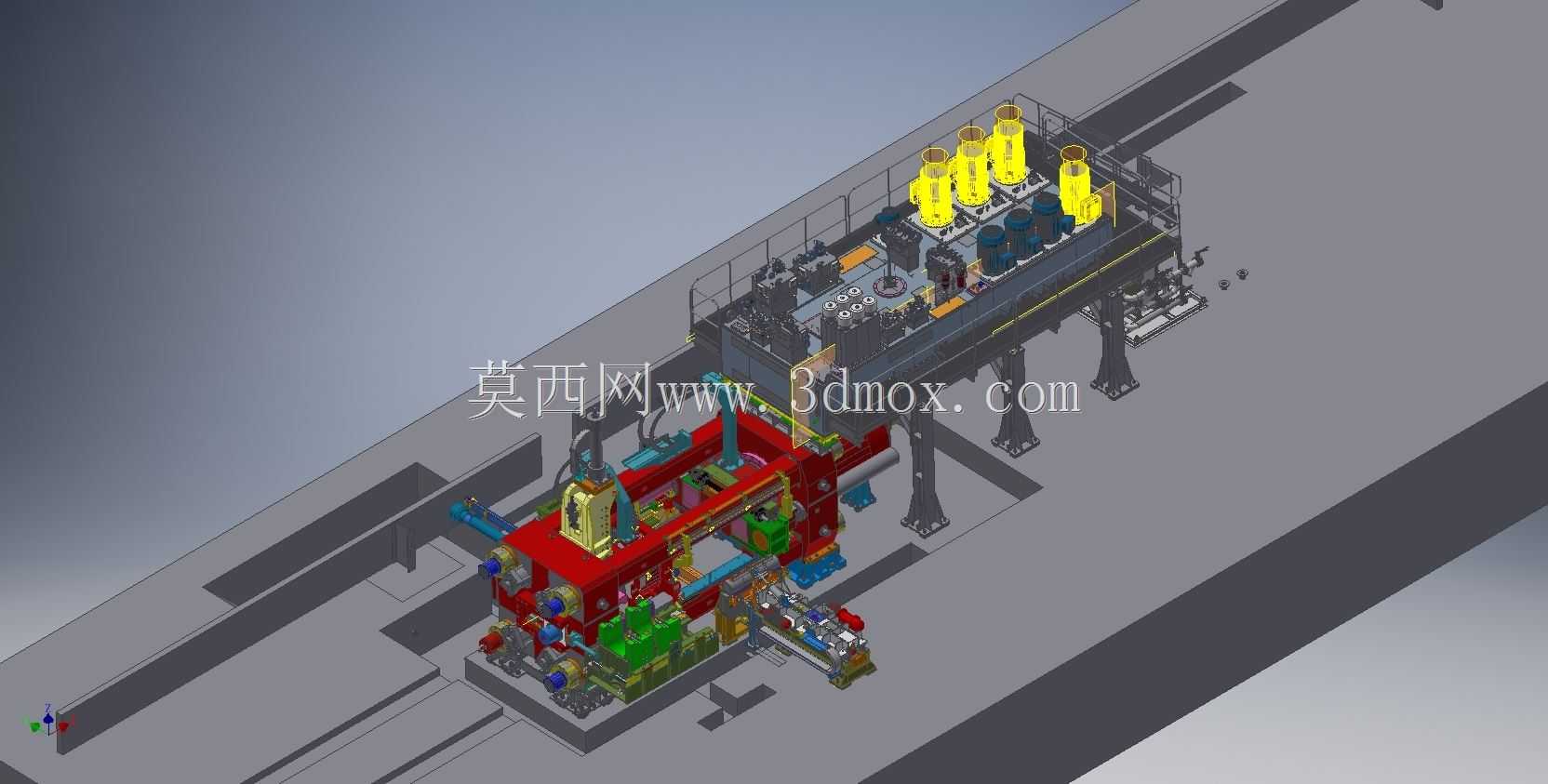

该套挤压设备主要面向金属型材加工生产场景，适配建筑铝型材、工业合金型材的连续化挤压成型作业，是型材加工生产线中的核心成型装备，可将加热后的金属坯料通过特定模具挤压出不同截面形状的长条型材，广泛应用于建筑门窗型材生产、工业轨道交通型材加工、光伏支架型材制造等领域，承担着金属坯料塑性变形成型的核心工序。设备整体采用卧式长床身布局，主挤压工位设置在设备左侧区域，搭配多组主压液压缸提供成型所需的持续挤压力，可满足大吨位挤压作业的出力需求，挤压工位旁配套设置了坯料上料、余料剪切的辅助机构，能够在单次挤压完成后快速切除压余，为下一次挤压循环做好准备。设备中部设置了液压动力站与控制操作平台，多组液压阀组、蓄能器集成布置在平台区域，配套的爬梯与防护栏杆满足日常运维的操作需求，液压管路沿设备机架有序排布，兼顾油路传输效率与后期检修的便利性，右侧的出料延伸区域可配套后续的牵引、冷却、校直工序设备，形成完整的型材生产流水线。在设计层面，整套设备的受力机架采用高强度箱型焊接结构，经过力学仿真优化，可承受大吨位挤压作业时的交变载荷，避免长期作业出现机架变形问题；各执行机构的动作逻辑匹配型材挤压的工艺节拍，主压、供料、剪切、出料的动作衔接顺畅，可有效减少单循环作业的辅助时长，提升整体生产效率。安装边界方面，设备整体沿生产线方向呈长条形布置，底部需要配套浇筑混凝土地基以承载设备自重与挤压作业的反作用力，地基预留对应的地脚螺栓安装位与管线沟槽，设备操作侧预留足够的运维通道，动力站区域预留散热与检修空间，出料端与后续工序设备的衔接位置预留对接余量，可适配不同产能规模的型材生产车间布局需求，设备的各运动部件均设置对应的安全防护结构，避免生产过程中出现安全隐患。
