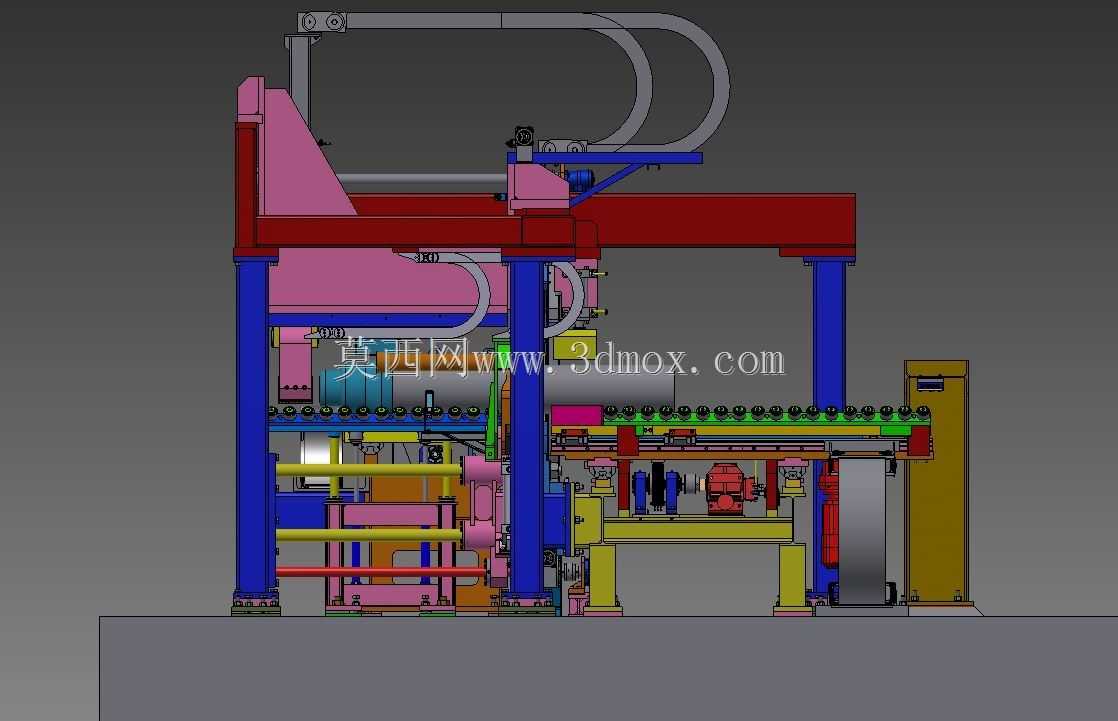

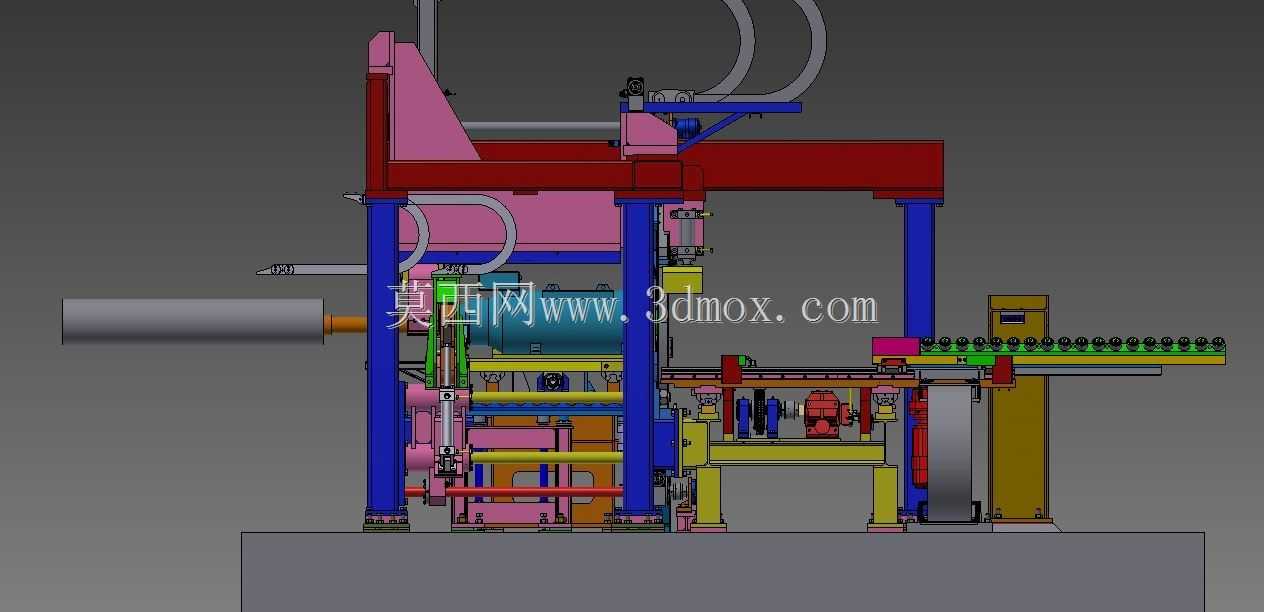

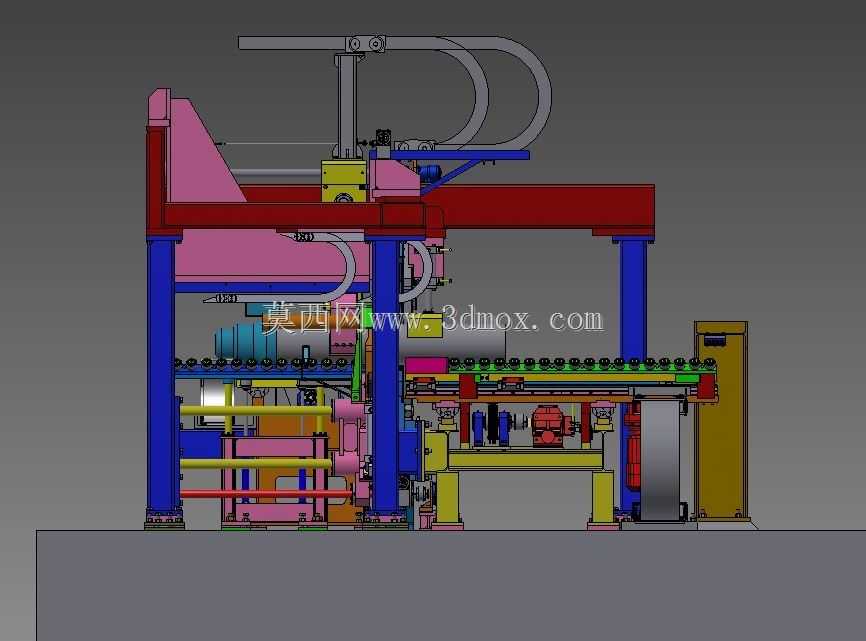

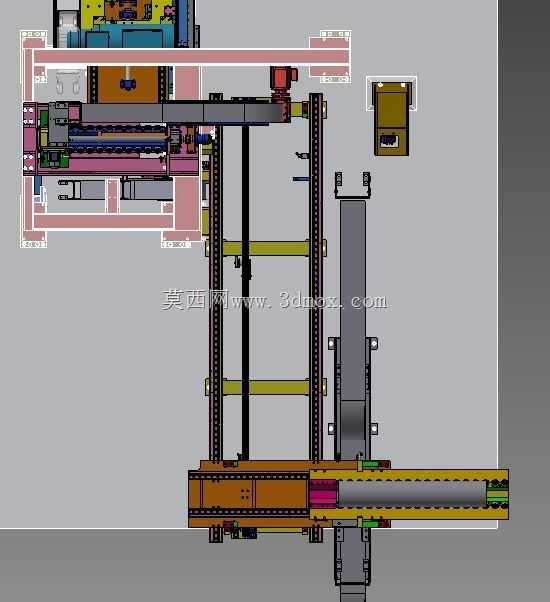

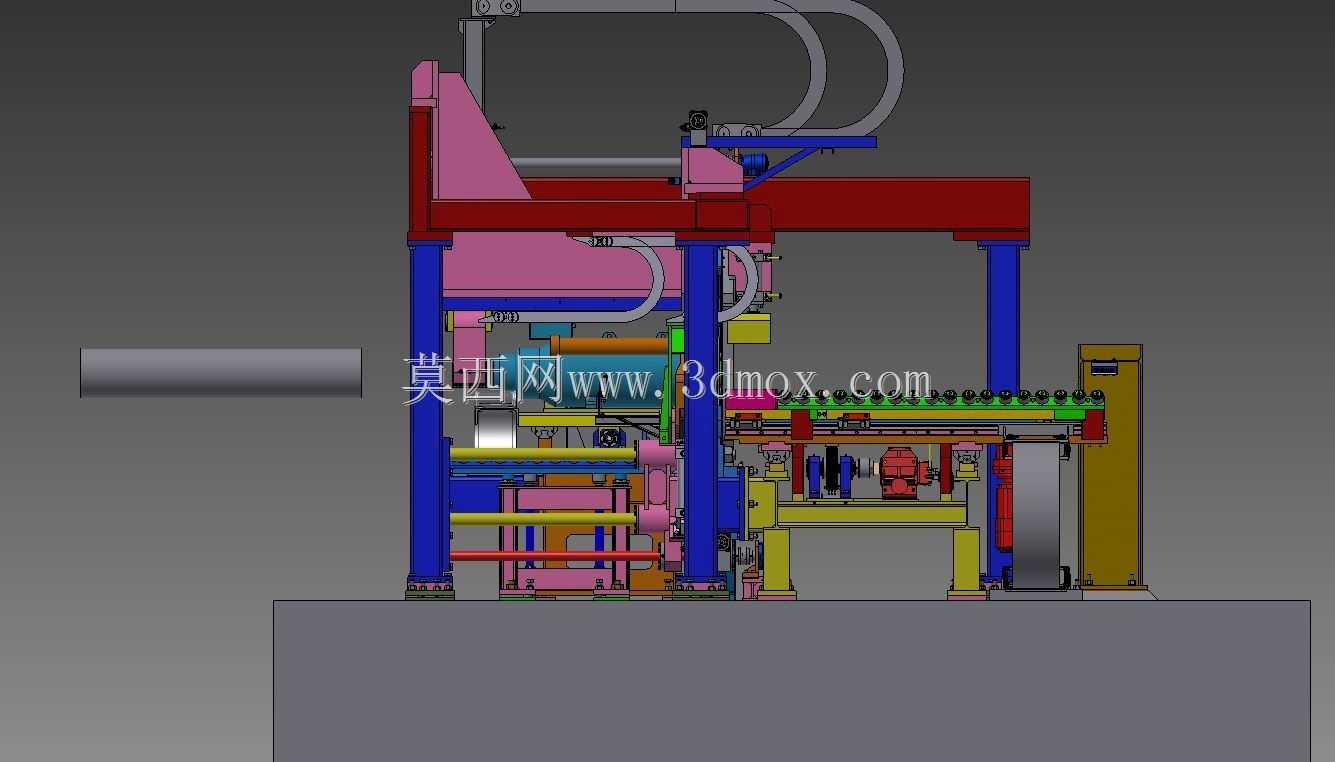

这套设备主要布置在铝型材挤压生产线的出料侧,紧邻挤压机出口位置,用于承接刚完成挤压、仍处于高温状态的铝型材或铝棒,按照生产节拍要求完成定尺锯切作业,避免高温型材在输送过程中因长度过长产生弯曲变形,同时匹配后续冷却、校直工序的进料长度要求。从整体结构布局来看,设备采用框架式立柱承载结构,四根竖直立柱作为主要受力支撑件,上下布置多层横梁安装各功能组件,底部通过整体式安装底座与生产线地面基础固定,安装时需要保证锯切工位中心与挤压出料中心的同轴度误差控制在合理范围内,避免锯切过程中出现型材蹭边、锯片偏磨的问题。设备左侧设置进料导向套,高温铝棒从挤压机输出后直接进入导向通道,导向套内部采用耐高温耐磨衬套,减少高温铝料对通道的磨损,
同时保证进料方向的稳定性。锯切主机部分集成在中部框架内,锯片进给采用竖直方向的导轨导向,配合驱动组件实现锯片的快速下切与抬升复位,锯切过程中配套的压料机构会先动作,从上下两个方向夹紧待锯切的铝棒,避免锯切时型材窜动影响切口平整度。设备右侧衔接输送辊道,锯切完成的定尺铝料会直接落到辊道上,输送到下一道工序,辊道上布置的挡料机构可以根据设定的锯切长度调整位置,配合定尺检测组件实现长度尺寸的精准控制。设计过程中重点考虑了高温工况下的结构热变形问题,所有靠近高温铝料的零部件都选用耐热钢材制作,同时在锯切区域预留了冷却管路的安装空间,可以接入压缩空气或切削液对锯片进行冷却,延长锯片使用寿命。设备的气动、液压管路都沿立柱和横梁内侧布置,
避免管路直接暴露在高温辐射区域,同时预留了足够的维护操作空间,方便后期更换锯片、检修进给驱动组件。整体安装边界需要匹配挤压生产线的出料高度,设备进料口中心高度与挤压机出料中心保持一致,左右方向需要预留检修通道,方便操作人员日常巡检与易损件更换,设备上方的管路排布也需要避开车间起重设备的作业路径,避免后期生产过程中出现干涉问题。
