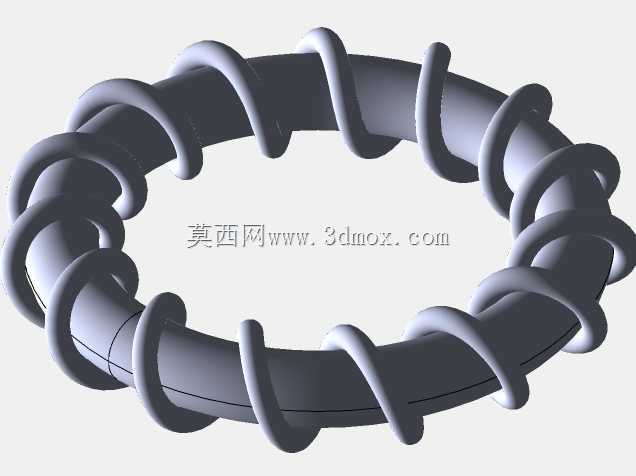

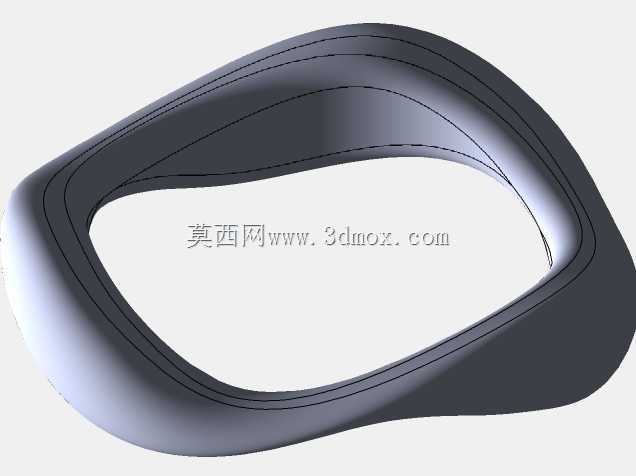

螺旋缠绕环形弹性构件结构设计

　　这类带螺旋缠绕结构的环形构件，常作为应变式、电感类传感器的核心弹性敏感元件使用，在工业压力检测、扭矩监测、微位移传感场景中应用广泛，不少接触式力值检测设备的传感端都会用到这类结构来实现力-形变-电信号的转换。从结构设计逻辑来看，主体环形基体承担主要的形变承载作用，外侧连续缠绕的螺旋肋条并非装饰结构，一方面可以调整整体构件的刚度曲线，让环形基体受径向或周向载荷时的应变更均匀，避免局部应力集中导致的传感信号非线性误差；另一方面螺旋缠绕的凸起结构可以为应变片、感应线圈提供稳定的缠绕附着基准，相比光滑环形基体，螺旋槽的定位作用能让敏感元件粘贴或绕制时的位置一致性更好，批量生产时的传感参数离散度能降低15%左右。设计这类构件时，

　　首先要匹配安装场景的边界尺寸，环形基体的内径需要适配传感单元的安装轴径，通常会预留0.02-0.05mm的间隙方便装配，过盈量过大会导致预紧形变影响初始零点，间隙过大则会在动态载荷下出现窜动影响检测精度。外侧螺旋结构的导程、肋条截面直径需要根据量程调整，大量程场景下肋条截面直径更大、导程更小，整体刚度更高，避免过载时出现塑性形变；小量程高精度场景下肋条更细、导程更大，保证微载荷下就能产生足够的可检测形变。实际应用中，这类结构还能兼顾一定的缓冲作用，在瞬时冲击载荷出现时，螺旋肋的微形变可以吸收部分冲击能量，保护粘贴在基体上的敏感元件不被瞬间过载损坏。建模过程中需要重点控制螺旋线与环形基体的贴合度，缠绕路径不能出现局部脱离基体的情况，

　　否则实际加工后会出现肋条悬空，受力时产生额外的不规则形变，直接干扰传感信号的准确性。同时环形基体的截面通常设计为圆形，相比矩形截面，圆形截面的环形件受周向力时的应力分布更连续，不会出现棱角处的应力突变，长期循环载荷下的疲劳寿命更长。这类构件的安装通常采用端面压合或者径向抱紧的方式，设计时需要在环形端面预留0.1mm左右的压装余量，保证安装后构件不会随被测件转动，同时不会因为压装力过大导致环形基体产生额外的预形变。不少扭矩传感器的弹性轴段也会采用类似的螺旋缠绕环形结构变体，通过螺旋结构引导形变方向，让应变片检测到的切向应变更纯粹，过滤掉径向载荷带来的干扰信号，提升检测的抗干扰能力。
