800规格立式车削加工设备结构设计

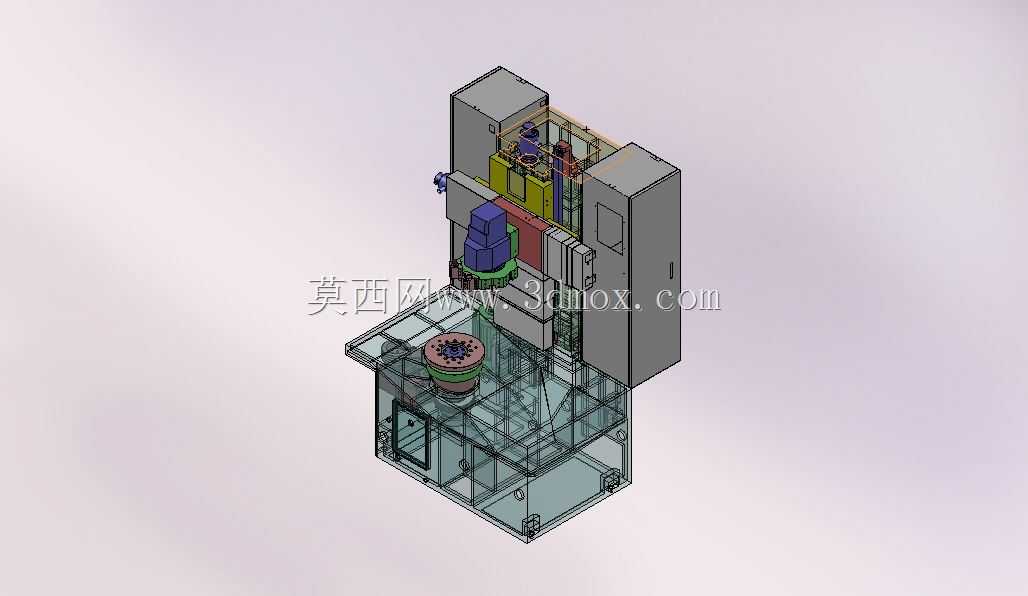

　　这款立式车削设备的结构设计，充分考虑了中小型盘类、短轴类回转零件的加工需求，在车间实际排布时，设备底部采用整体式铸铁床身基座，安装时需预留周边1.2米以上的操作与维护通道，基座底部设置可调垫铁安装位，可适配不同平整度的车间地坪，无需额外制作复杂混凝土基础即可完成调平固定。从实际加工场景来看，这类设备广泛应用于通用机械加工车间、阀门制造、法兰盘加工、轮毂生产等场景，可完成回转体零件的外圆、内孔、端面、锥面、切槽等常规车削工序，相较于卧式车床，立式布局的主轴垂直布置，工件装夹在水平回转工作台上，装夹找正更为便捷，尤其适合大直径、自重较大的盘类零件加工，避免了卧式装夹时工件自重带来的主轴挠度变形问题。设备的结构设计采用模块化思路，

　　左侧为垂直进给的刀架滑枕总成，滑枕沿立柱导轨做上下进给运动，刀架可配置多工位电动刀架，满足不同工序的刀具自动切换需求；右侧为整体式电气与传动系统集成舱，将主传动电机、变速机构、电气控制元件集中布置，既减少了传动链路的动力损耗，也便于后期检修维护时快速定位故障点。工作台部分采用闭式静压导轨结构设计，可承载较重工件的同时保证回转精度，主轴传动采用多级齿轮变速结构，可根据不同加工材质与工序需求，输出合适的转速与扭矩，低速重切削时可输出足够扭矩满足铸钢、铸铁件的粗加工需求，高速档位可适配有色金属件的精加工工序。设备的防护结构采用半封闭整体式护罩，加工区域设置可开合防护门，既可以阻挡切削液与铁屑飞溅，也不会对工件吊装、上下料操作造成过多阻碍，

　　床身内部预留了切削液回流通道与排屑空间，可适配链板式排屑器的安装接口，方便车间配置自动化排屑系统。在设计过程中，对各运动轴的行程做了合理匹配，垂直滑枕的行程可覆盖最大加工直径800mm范围内的全高度加工需求，工作台的回转直径预留了足够的安全余量，避免加工大直径工件时与周边结构发生干涉，各导轨面均配置了自动润滑接口，可接入设备集中润滑系统，按设定周期自动加注润滑脂，减少日常维护的人工工作量。
