外六角全螺纹螺钉三维结构设计

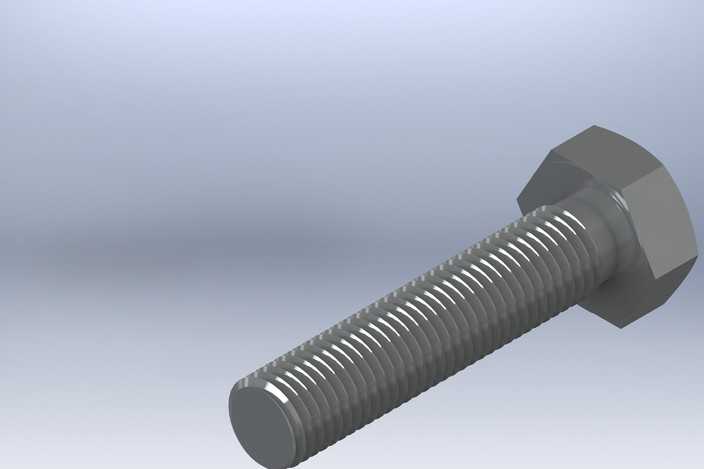

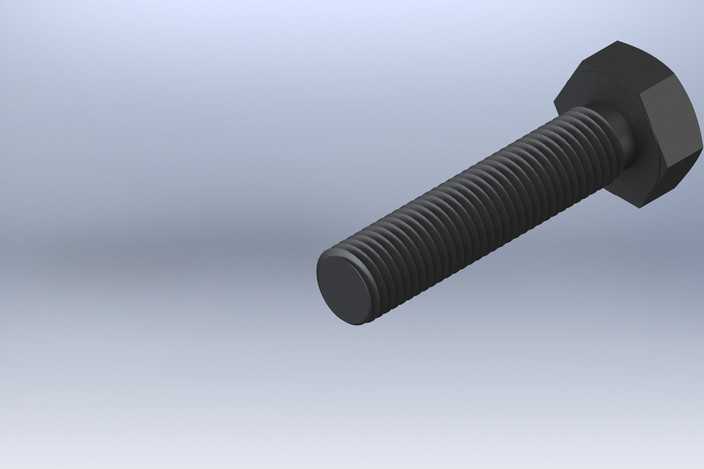

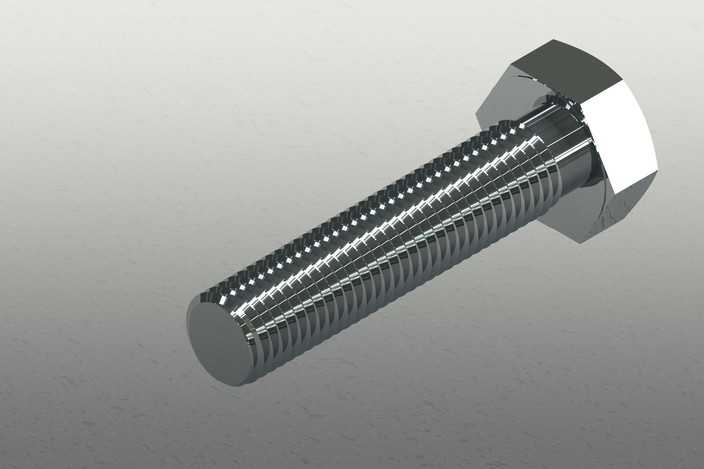

本作品为外六角全螺纹螺钉的三维参数化建模成果，建模过程严格遵循DIN 961、ISO 8676相关标准规范，首先通过草图绘制确定螺钉的核心截面轮廓：先绘制正六边形的螺钉头部截面，标注对边尺寸、对角尺寸的标准公差值，再绘制螺杆部分的圆形截面，明确螺杆公称直径、有效螺纹长度的参数边界，通过拉伸凸台命令分别生成六角头部与螺杆的基础实体，在头部与螺杆的衔接位置添加标准要求的过渡圆角，避免应力集中的结构缺陷。螺纹部分采用螺旋线扫描切除的方式实现精准建模：先根据螺距参数生成与螺杆同轴的螺旋线路径，设定螺旋线的起始角度、圈数与螺纹有效长度完全匹配，再绘制符合螺纹牙型标准的三角形牙型截面，沿螺旋线路径完成扫描切除，还原真实螺纹的牙型轮廓与螺距精度，同时对螺纹起始端与收尾端添加过渡倒角，还原实际加工中螺纹端部的导向结构，避免建模出现尖锐棱边的失真问题。材质与渲染环节，选用常用的碳钢金属材质，调整材质的金属度、粗糙度参数，模拟镀锌紧固件的哑光金属质感，在场景中添加多组柔和的环境光源，调整光源角度突出六角头部的棱边轮廓、螺纹牙型的凹凸结构，通过光影层次展现零件的金属质感与结构细节，渲染输出的效果图可清晰呈现螺钉的整体形态与结构特征。结构设计上完全匹配标准紧固件的装配要求，六角头部的尺寸适配对应规格的扳手拧紧力矩需求，全螺纹的结构设计可实现被连接件的紧凑锁紧，各部分尺寸参数均符合通用紧固件的互换性要求，可直接用于机械装配的干涉检查、装配模拟场景，也可作为紧固件类零件建模的参考范例，建模过程中保留了完整的参数化特征，可通过修改公称直径、螺距、螺杆长度等参数快速生成同系列不同规格的外六角螺钉模型，适配不同的机械设计使用场景。
