径向排布星形活塞发动机装配结构

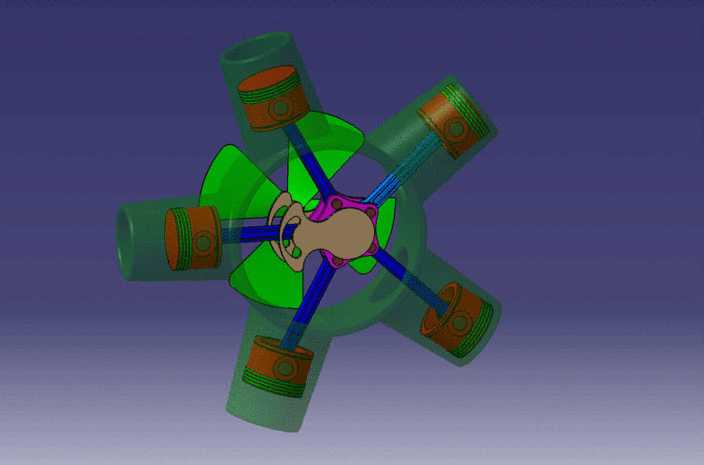

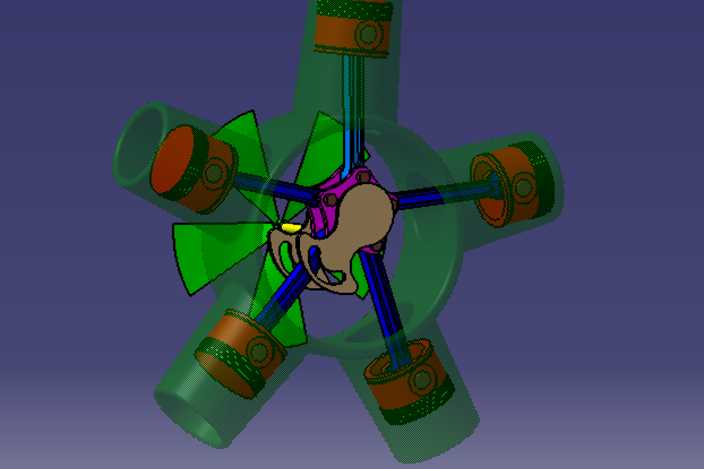

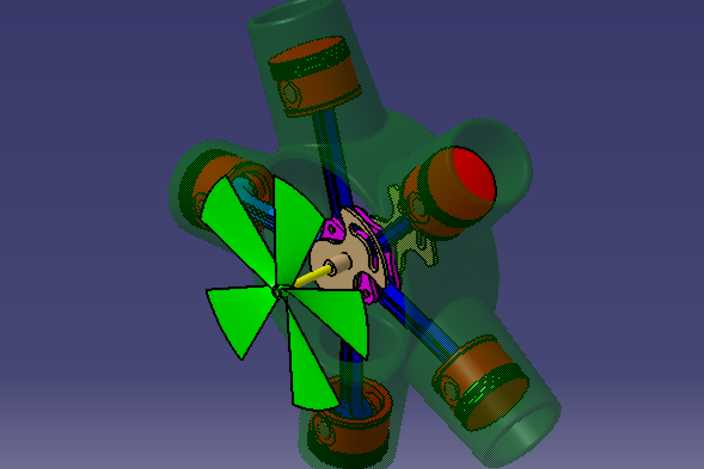

本作品为径向排布的星形活塞发动机装配体三维建模成果，建模过程中严格遵循星形发动机的经典布局逻辑，围绕中心曲柄连杆机构完成周向均匀分布的六组活塞气缸组件排布，还原了星形发动机紧凑径向布局的核心结构特征。建模阶段首先完成中心曲轴、星形连接架的基准建模，确定各气缸的径向安装角度与同轴度基准，保证每一组活塞连杆组件与中心曲柄的配合精度符合机械传动的公差要求，避免运动过程中出现干涉问题。各零部件建模时分别还原了气缸套的筒状结构、活塞的环槽细节、连杆的铰接端结构、中心曲柄的偏心轴段特征，同时对前端散热风扇的叶片曲面做了精细化处理，保证叶片的弧度符合空气导流的形态要求。材质与渲染环节，针对不同零部件匹配对应材质属性：气缸套采用灰铸铁哑光金属材质，活塞与连杆采用锻钢亮面金属材质，密封环采用棕红色耐磨橡胶材质，散热风扇采用亮绿色工程塑料材质，中心连接架做了分色处理区分不同装配区域，渲染后各部件辨识度高，结构层次清晰。装配过程严格按照实际发动机的装配逻辑完成约束设置，先固定中心曲轴的旋转基准，再依次装配各连杆与活塞组件，完成气缸套与中心机架的同轴配合，最后装配前端散热风扇与附属连接件，所有铰接部位均设置正确的运动自由度约束，为DMU运动学仿真提供可靠的装配基础。运动仿真设置中，为中心曲轴添加旋转驱动，通过连杆传动带动各活塞在对应气缸内做往复直线运动，仿真过程可直观观测到各气缸按固定相位差依次完成做功冲程的动作逻辑，清晰展现星形发动机运转时各部件的运动配合关系，可用于直观理解星形发动机的工作原理与结构组成，也可作为同类动力装置结构设计的参考样本。
