包装生产线链条式填料输送机构

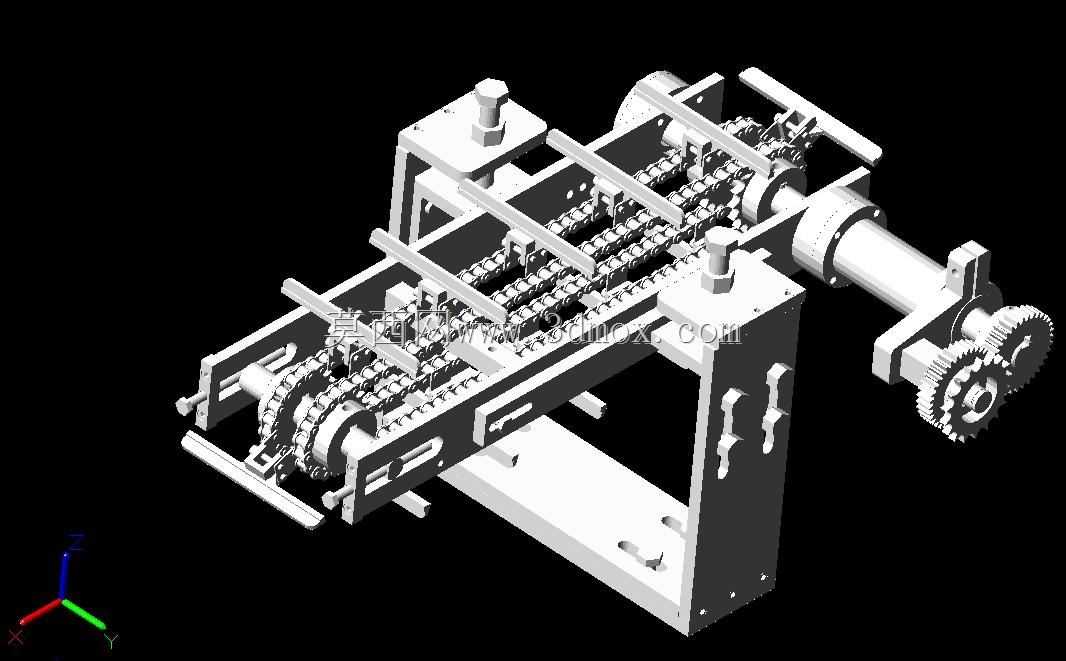

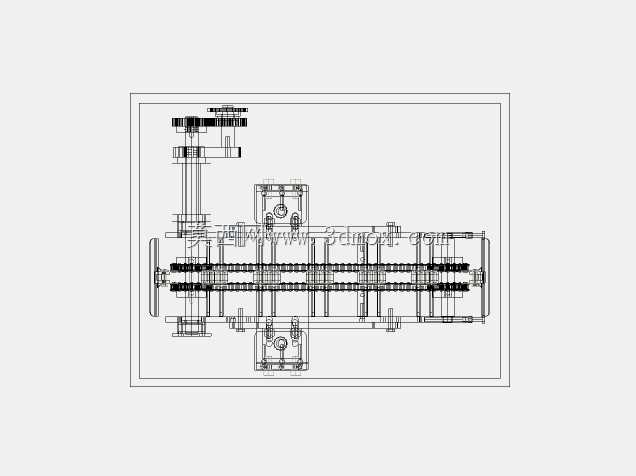

该机构主要应用于快消品、食品、医药等行业的自动化包装生产线前段工序，承担包装流程中填料工位的物料承接、定距输送与工位衔接功能，是包装工序间实现物料有序流转的核心执行部件，适配盒装、袋装等规整形态包装件的批量转运需求，可对接上游装填设备与下游封装、检测设备，消除工序间的物料等待堆积问题，提升整线生产节拍的连贯性。设备采用双侧双排滚子链条作为核心输送载体，链条上均匀设置可调式物料承托挡条，可根据待输送包装件的外形尺寸调整挡条间距与安装高度，适配不同规格产品的输送需求，避免物料在输送过程中出现偏移、滑落问题；动力输入端采用齿轮啮合传动结构，搭配外置传动轴可对接伺服驱动或减速电机，实现输送速度的精准调控，可根据整线生产效率灵活调整输送节拍，满足不同产能工况下的填料输送要求。设计过程中优先考虑设备的安装适配性与维护便捷性，整体采用立式侧板框架结构，两侧安装板预留多组调节腰型孔，可实现输送面高度、链条张紧度的快速调整，无需整体拆解设备即可完成日常维护与参数适配；框架底部预留标准化安装孔位，可直接固定在包装生产线的型材机架上，安装边界紧凑，横向宽度适配常规包装线的工位间距，纵向长度可根据填料工位的物料暂存需求进行模块化拓展，无需重新设计整体框架即可适配不同长度的产线布局。设备的传动部件均做外置防护设计，避免包装过程中产生的粉尘、碎屑落入传动间隙造成卡滞，承托挡条采用快拆式安装结构，更换不同规格产品时可快速完成挡条更换，缩短产线换型的调试时间；输出端的传动齿轮预留动力拓展接口，可外接同步检测装置，实现物料到位信号的实时反馈，配合整线控制系统实现填料、输送、封装工序的动作协同，避免出现物料空送、工位错位的问题，大幅降低包装过程的次品率。
