蜗轮蜗杆传动法兰连接CL150级球阀结构

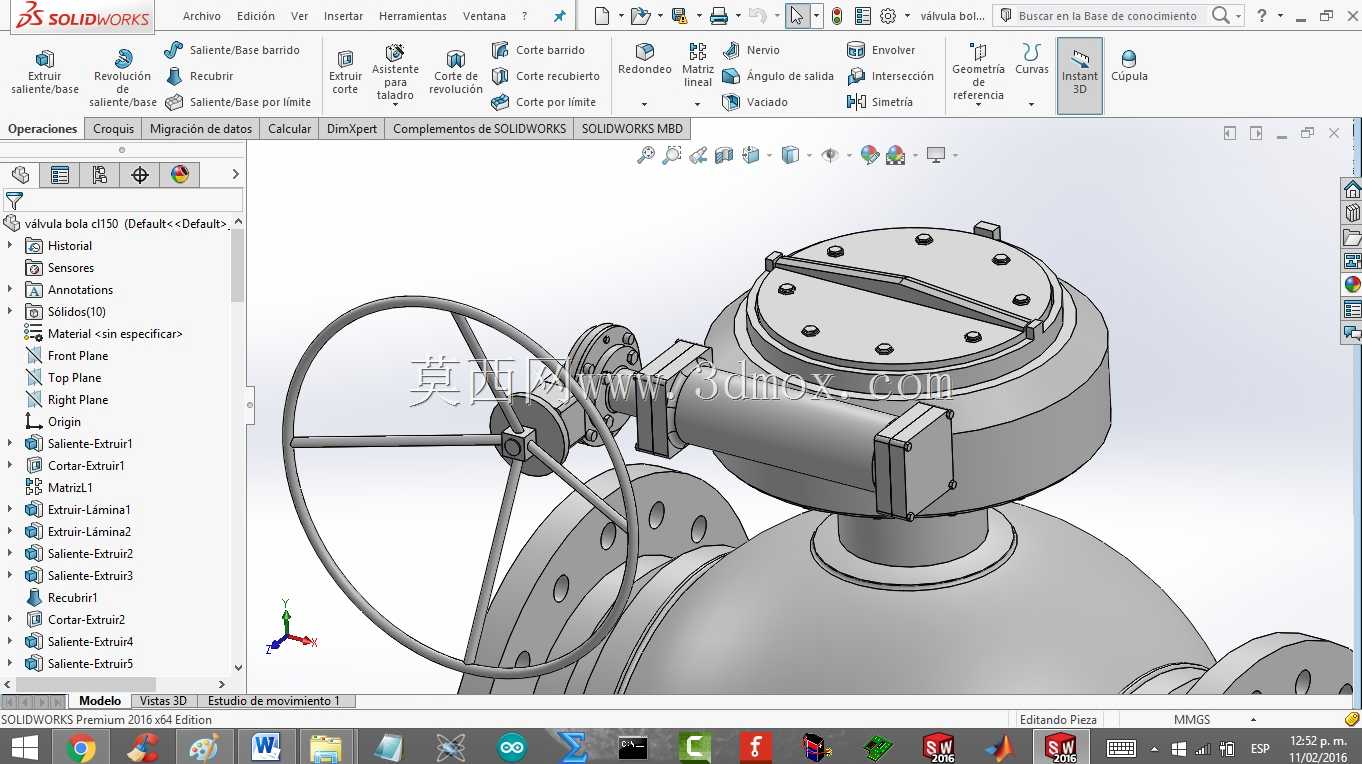

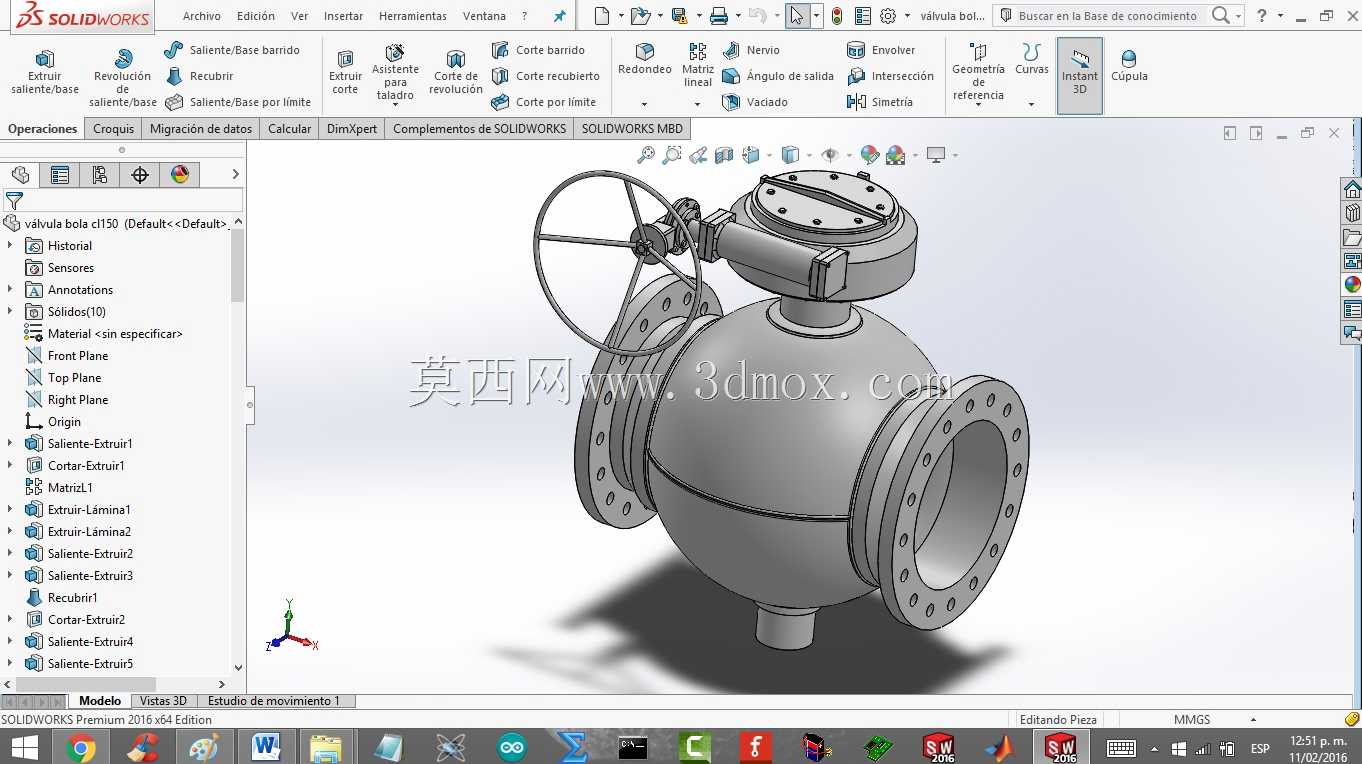

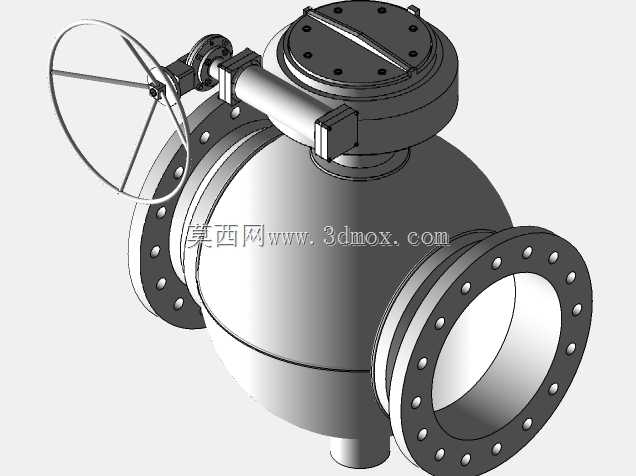

这款CL150压力等级的蜗轮传动球阀，主要应用于石油化工、市政给排水、热力输送、轻工制药等行业的中低压工业管路系统中，承担管路介质通断截断的核心功能，适配公称压力150磅级的管路工况，可兼容水、蒸汽、油品、弱腐蚀性流体等多种常规工业介质的输送管控需求。区别于普通手柄驱动的小口径球阀，该款采用蜗轮蜗杆减速机构搭配手轮的驱动形式，操作人员仅需施加较小的手轮转动力矩，即可实现大口径球阀阀芯的平稳启闭，有效降低大通径阀门操作时的劳动强度，同时蜗轮机构自带的自锁特性，可避免介质压力波动导致的阀芯自行移位，保障管路通断状态的稳定性。产品整体采用法兰连接结构，两端法兰的螺栓孔排布、密封面尺寸均匹配对应通径的CL150级管路法兰标准，安装时可直接与同压力等级的管路法兰对接，通过螺栓紧固配合密封垫片即可完成可靠连接，无需额外加工适配接口，安装边界清晰，可直接替换同参数等级的老旧故障球阀，大幅降低现场施工的适配成本。设计过程中，首先围绕CL150压力等级的强度要求完成壳体壁厚计算，确保阀体、阀盖等承压部件在1.6倍额定工作压力下无变形、无渗漏；其次对蜗轮传动机构的传动比进行匹配计算，结合阀芯旋转90度即可完成启闭的球阀特性，将手轮操作圈数控制在合理区间，兼顾操作效率与省力效果；同时对中法兰密封、阀杆密封结构进行优化，采用多重密封组合形式，避免长期运行过程中出现外渗漏问题。产品上部为蜗轮驱动头，手轮直径经过人体工程学优化，操作时握持空间充足，不会与阀体、连接法兰产生干涉；阀体采用流线型流道设计，介质流通时的压损远小于同通径的截止阀、闸阀，可有效降低管路输送过程中的动力损耗；阀芯采用精密加工的球面结构，与阀座密封面配合紧密，全开状态下流道通畅无阻滞，全闭状态下密封等级满足常规工业管路的零泄漏要求。在实际工况应用中，该类球阀既可以安装在管路主干线承担总截断功能，也可安装在支路管线中负责分支管路的介质管控，日常维护时仅需定期检查阀杆密封填料状态、蜗轮机构润滑情况即可，整体结构可靠，使用寿命长，可适配多数室内外工业管路的安装使用需求。
