黄铜材质卡表式门窗连接铰链三维设计

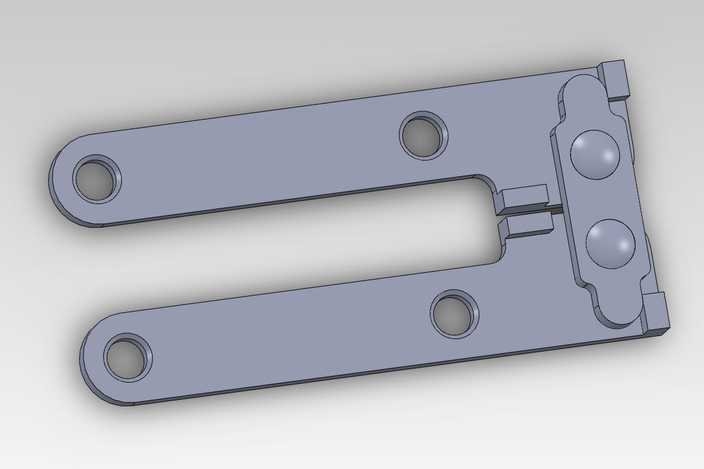

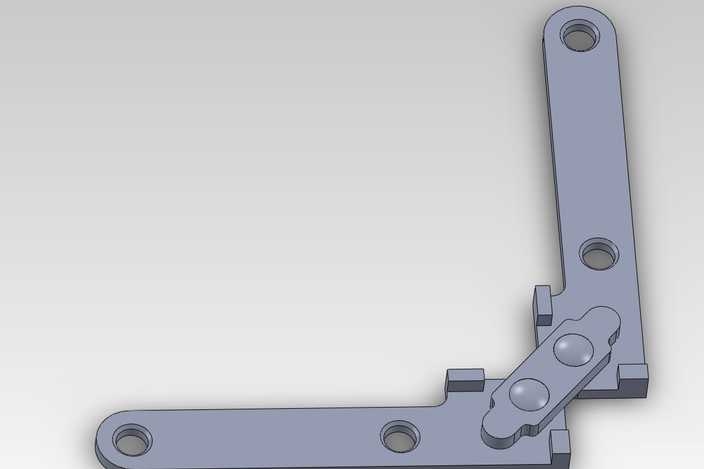

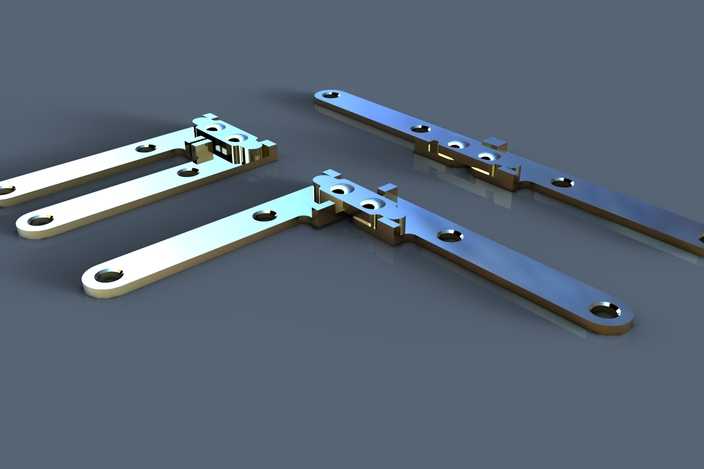

本作品为黄铜材质卡表铰链的三维建模设计成果，建模阶段依托参数化设计逻辑完成全尺寸构建，首先针对卡表铰链的双长摆臂、中部卡接锁合结构、端部铰接座分别绘制草图轮廓，对摆臂上的安装定位孔做同轴度约束，保证孔位与摆臂本体的位置公差符合实际五金件的装配要求，中部卡合结构的凹凸卡位特征做精准的尺寸匹配，模拟真实铰链开合过程中的卡锁限位功能，避免出现干涉错位问题。材质设置阶段针对黄铜材质做专属参数调试，还原黄铜金属特有的暖金色金属质感，调整金属粗糙度参数模拟真实黄铜构件表面的轻微拉丝加工纹理，对铰接部位的接触面做细微的材质区分，模拟长期转动摩擦形成的质感差异，同时添加合理的环境反射效果，让金属材质的光影表现更具真实感，避免出现塑料感的失真问题。渲染阶段采用柔和的工作室布光方案，主光源从斜上方投射，突出铰链摆臂的修长轮廓与卡接结构的立体层次，辅光源补亮暗部区域，保留金属材质的明暗过渡层次，背景选用低饱和度的中性灰色，让黄铜材质的色彩表现更突出，同时清晰展现三个不同开合角度的铰链形态，直观呈现产品的结构特征。结构设计上充分考虑门窗五金的实际使用需求，摆臂采用等厚度的长条结构保证结构强度，端部的铰接孔做圆角过渡处理避免应力集中，中部的卡表结构采用嵌入式卡位设计，开合到指定角度即可实现稳定锁止，无需额外的固定配件，安装孔位采用沉孔设计，保证安装后螺丝头部不会突出影响门窗的闭合平整度，整体结构紧凑，转动部位的配合间隙控制在合理范围，既保证开合转动的顺畅度，又不会出现松动晃荡的问题。设计过程中反复校验各部件的装配关系，模拟铰链从闭合到完全展开的全行程运动，确认所有运动部件之间不存在干涉问题，卡锁结构在锁止状态下的贴合面完全贴合，保证锁止后的结构稳定性，能够满足门窗连接固定、角度限位的实际使用需求。
