本田CR500R摩托车后制动刹车盘结构

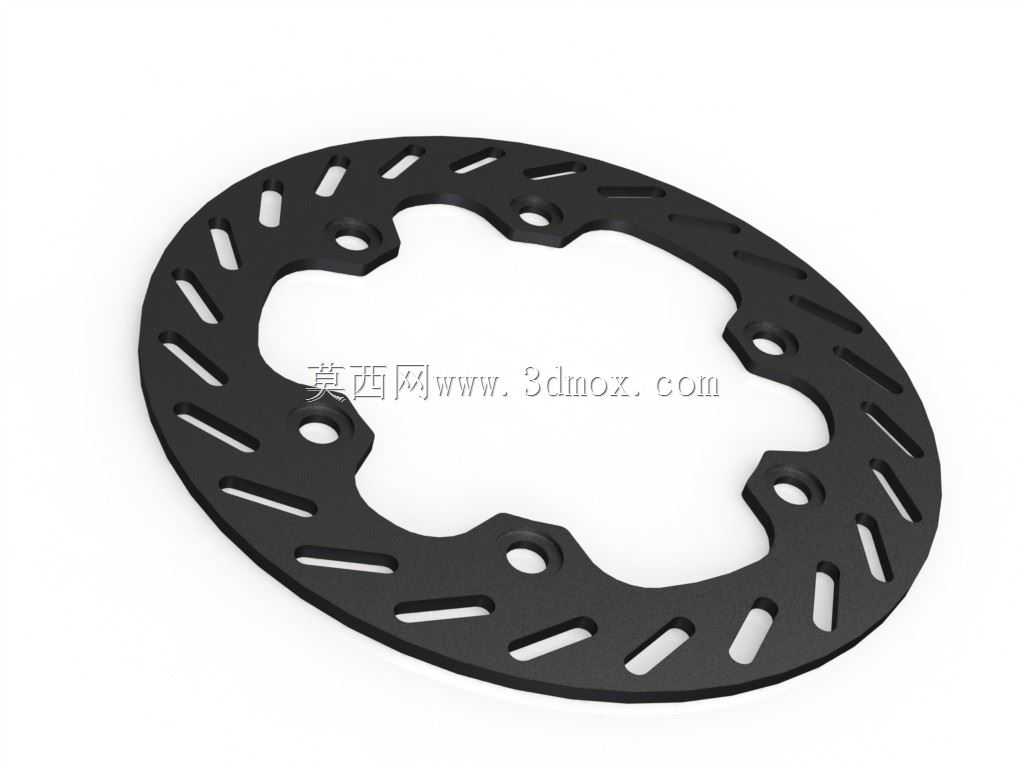

越野摩托车在非铺装路面行驶时，后轮制动力的输出稳定性直接决定了车辆过弯、下坡、飞坡落地时的操控安全性，后制动盘作为后轮制动系统的核心摩擦承载部件，需要同时兼顾高强度冲击下的结构刚性、连续制动后的散热效率、泥水工况下的排屑能力以及轻量化需求。这款适配本田CR500R车型的后制动盘，采用了环形外摩擦区+花键状内安装区的整体式结构设计，没有采用分体式浮动盘的连接结构，更适配大排量越野摩托高强度越野场景下的抗冲击需求，避免浮动连接结构在飞坡落地、硬石撞击时出现连接销变形、盘体偏移的故障。

从安装边界来看，内圈的花键轮廓完全匹配CR500R后轮毂的安装座定位面，五个均匀分布的安装螺栓孔位与轮毂上的固定螺柱位置完全对应，安装时不需要额外打磨调整，盘体内圈与轮毂安装座贴合后，通过螺栓锁紧即可保证盘体与后轮轴的同轴度，避免制动时出现盘体偏摆、刹车蹭碟的问题。盘体的整体厚度控制在越野摩托制动盘的常规厚度区间，既保证了摩擦区域的耐磨寿命，也不会因为过厚导致刹车卡钳的安装间隙不足，安装后摩擦面与卡钳两侧来令片的间隙均匀，制动时来令片可以完全贴合摩擦面，不会出现偏磨导致的制动力不均。

外摩擦区域的开槽设计是这款制动盘的核心功能结构，所有斜向布置的长条形开槽沿着盘体周向均匀分布，开槽方向与制动时盘体的旋转方向形成一定夹角，当车辆在泥地、沙地行驶时，卡钳刮落的泥砂、制动产生的磨屑可以顺着开槽快速排出摩擦面，避免硬质颗粒夹在来令片与盘体之间造成摩擦面异常划伤，同时连续制动产生的热量也可以通过开槽形成的空气对流快速散出，避免长距离下坡连续制动时盘体温度过高出现热衰减，保证制动力输出的线性稳定。开槽的边缘做了平滑过渡处理，不会出现应力集中导致盘体在剧烈冲击下出现开裂的问题，盘体外边缘做了小圆角钝化，避免越野时车轮卷起的石块撞击盘边出现崩口。

盘体内圈的非摩擦区域做了异形挖空设计，在保证五个安装孔位周围结构强度的前提下，尽可能去除了非承载区域的多余材料，有效降低了盘体的整体重量，减少了后轮的非簧载质量，提升了后轮在颠簸路面的贴地性能，同时挖空形成的空隙也可以进一步提升盘体的散热效率，让制动产生的热量可以更快通过空气流通带走。安装孔位周围做了局部加厚的凸台结构，螺栓锁紧时的压紧力作用在凸台面上，不会因为长期锁紧导致盘体安装位置出现凹陷变形，保证长期使用后盘体的安装平面度始终符合要求，避免高速制动时出现刹车抖动的问题。

在实际越野场景使用中，这款制动盘的结构设计可以应对大排量两冲越野摩托的后轮制动力需求，CR500R作为大排量越野赛车，后轮制动力输出较大，在急刹、后轮抱死滑移动作时，盘体需要承受很大的摩擦扭矩，整体式的结构没有多余的连接薄弱点，抗扭强度完全满足激烈驾驶的需求。摩擦面的平面度控制精度较高，制动时来令片与盘体的接触面积均匀，不会出现局部接触导致的制动力突增突减，操控时可以精准控制后轮制动力的大小，方便骑手做出滑胎过弯、下坡控速等动作。盘体的材质选用耐磨性能优异的合金钢材料，表面做了发黑防锈处理，在经常接触泥水的越野环境下不容易出现锈蚀，摩擦面的耐磨寿命可以满足长期越野使用的需求，不需要频繁更换制动盘。

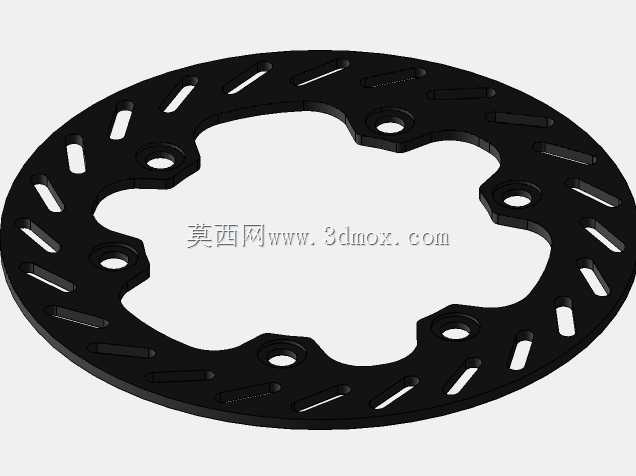

从建模角度来看，这款制动盘的建模过程需要重点关注内圈安装轮廓的尺寸精度，五个安装孔的位置度公差需要严格控制，保证与轮毂安装位的匹配度，外圆的圆度、摩擦面的平面度都是建模时需要重点保证的形位公差，开槽的位置、角度、宽度需要沿着周向均匀阵列，保证盘体的动平衡性能，避免高速旋转时出现不平衡量导致后轮抖动。所有的棱角位置都需要做对应的圆角处理，还原真实零件的工艺特征，避免出现尖锐的直角结构，模型的壁厚均匀性也需要符合实际冲压/锻造零件的工艺特点，不存在壁厚突变导致的应力集中问题，完全可以用于制动系统的装配校核、结构展示以及相关改装件的设计参考。
