本田CR500R摩托车前制动盘结构设计

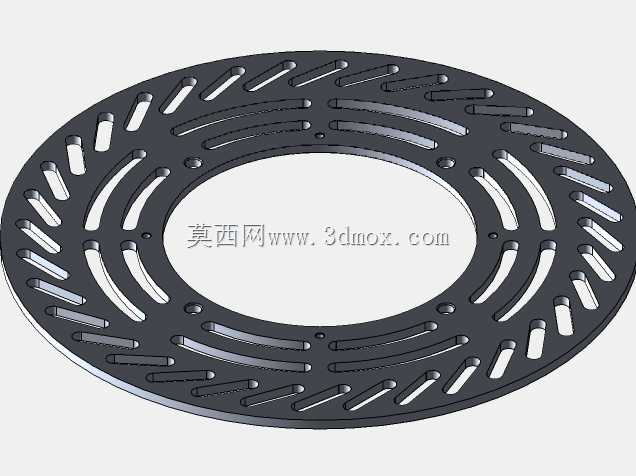

越野摩托车在非铺装路面行驶时，前制动系统承担了七成以上的制动力矩输出，制动盘作为制动系统的核心摩擦副部件，其结构设计直接决定了制动响应速度、热衰退抗性以及连续制动工况下的稳定性。这款适配本田CR500R车型的前制动盘，采用了环形通风开槽的整体式结构设计，中心安装孔位与原厂前轮轮毂的安装基准完全匹配，安装止口的同轴度公差控制在0.02mm以内，可直接替换原厂同规格制动盘，无需额外加工转接码或者调整卡钳安装位。

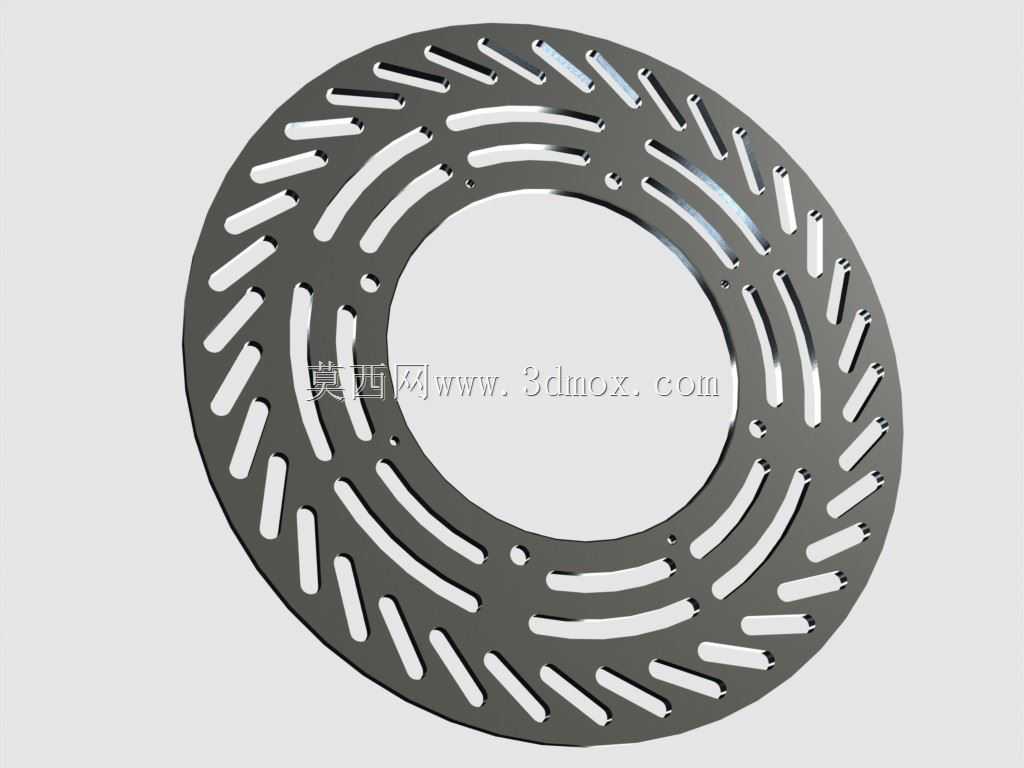

从实际使用场景来看，大排量越野摩托车在林道穿越、场地竞速过程中，频繁的重刹会让制动盘表面在短时间内积聚大量摩擦热，如果热量不能快速散出，不仅会导致制动摩擦片的摩擦系数快速下降，还可能引发制动盘翘曲变形，出现制动抖动、制动力衰减的问题。这款制动盘在摩擦工作面上设计了多组弧形导流槽与径向直槽组合的开槽结构，径向直槽可以在制动卡钳夹紧摩擦片时，快速刮除摩擦片表面磨落的碎屑，避免碎屑夹在摩擦副之间形成磨粒磨损，延长摩擦片的使用寿命；弧形导流槽则会随着车轮的转动形成定向气流，带动盘面周边的空气快速流动，把制动过程中产生的热量持续带走，在连续下坡制动的工况下，盘面温度可比同尺寸无开槽结构低15%左右，有效降低热衰退出现的概率。

结构设计层面，这款制动盘的盘面厚度采用了等强度设计思路，摩擦工作面的厚度均匀一致，保证制动时摩擦片与盘面的接触面积最大化，不会出现局部偏磨的问题；盘面外缘到中心安装位之间的连接区域，采用了多组弧形镂空的减重结构，在保证整体结构刚度满足最大制动力矩要求的前提下，尽可能降低了旋转件的重量，减少前轮的簧下质量，提升前减震的响应速度与非铺装路面的轮胎贴地性能。中心安装区域的螺栓孔位采用了等角度均布设计，每个安装孔周边都做了局部加厚的应力分散结构，避免频繁制动带来的交变应力导致孔位周边出现疲劳裂纹，安装孔的位置度公差严格控制，保证装车后制动盘的端面跳动量小于0.05mm，从根源上减少高速制动时的方向盘抖动问题。

安装边界方面，这款制动盘的中心定位孔直径与CR500R前轮轮毂的定位轴颈完全适配，安装时可直接套入定位基准，无需反复调整盘片的居中位置；安装孔的孔径与原厂固定螺栓的直径匹配间隙控制在合理范围，既不会因为间隙过大导致安装错位，也不会因为间隙过小造成装配困难。盘面的外径尺寸与原厂前制动卡钳的摩擦片接触范围完全契合，摩擦片的整个工作面都能与盘面充分接触，不会出现摩擦片边缘超出盘片或者接触面积不足的问题。在实际装配验证中，这款制动盘装车后转动前轮无卡滞、无蹭片现象，重刹时制动力输出线性，没有突兀的撞墙感，也不会出现制动力不足的疲软问题，完全能满足越野场景下高强度的制动使用需求。

从材料适配的角度来看，这种开槽结构的制动盘可适配常规的半金属、烧结金属等多种材质的摩托车制动片，不同材质的摩擦片在这款盘面上都能形成稳定的摩擦系数，不会因为摩擦片材质的更换出现制动手感的大幅波动。盘面的开槽边缘都做了微小的倒角处理，不会出现锋利边缘切割摩擦片的问题，新盘装车后无需过长的磨合周期，短距离行驶后就能达到最佳的制动接触状态。
