双联防护型工业脚踏控制开关结构

　　这类双联脚踏开关在工业现场的应用场景覆盖极广，从冲压加工工位的设备触发控制，到焊接工装的动作启停，再到自动化装配线的工序确认触发，但凡需要操作人员双手持续处理工件、无法腾出手操作按钮的工位，都能见到这类控制部件的身影。和单踏板脚踏开关不同，双联结构可以同时承载两路独立控制信号，既可以实现单步动作的双确认触发避免误操作，也可以分别对应两个不同的执行动作，比如在折弯工位上，左踏板控制压头下行、右踏板控制压头回程，操作人员全程双手扶持工件对位，不需要抬手操作面板按钮，能大幅提升工位操作的连贯性，降低对位过程中抬手操作带来的工件错位风险。

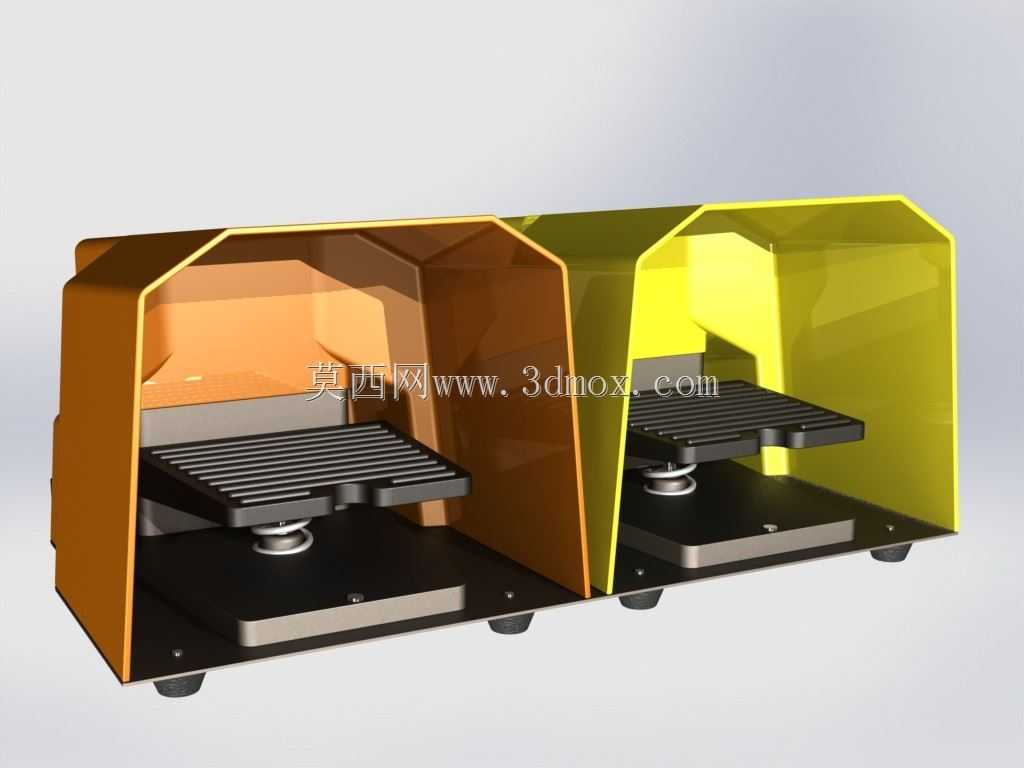

　　从实际使用的功能特性来看，这款脚踏开关做了全包裹式的防护结构设计，两个踏板分别配置了独立的加高防护外罩，外罩采用棱角分明的高强度工程塑料材质，黄、橙两色的外罩既做了功能区分，也符合工业现场安全色的识别要求，黄色对应常规动作触发、橙色对应高风险动作触发，操作人员不需要低头确认，靠脚侧的触感和日常形成的颜色记忆就能快速分辨踏板功能，避免踩错。防护外罩的高度完全覆盖踏板的上行程空间，能有效防止现场掉落的工件、工具砸到踏板触发误动作，也能避免车间内的金属切屑、焊接飞溅、切削液直接溅到踏板的内部触发结构上，延长内部触点的使用寿命。踏板表面做了横向的防滑齿纹结构，即便操作人员鞋底沾有切削液、油污，踩下的时候也不会出现打滑偏移，踏板的踩踏行程做了分段阻尼设计，初段是自由空程，脚搭上去不会触发信号，踩下到额定行程后会有清晰的触感反馈，操作人员不需要低头看就能确认信号已经成功触发，松开后踏板靠内置的复位弹簧自动回位，复位响应延迟控制在毫秒级，不会出现信号延迟断开导致的设备过动作问题。

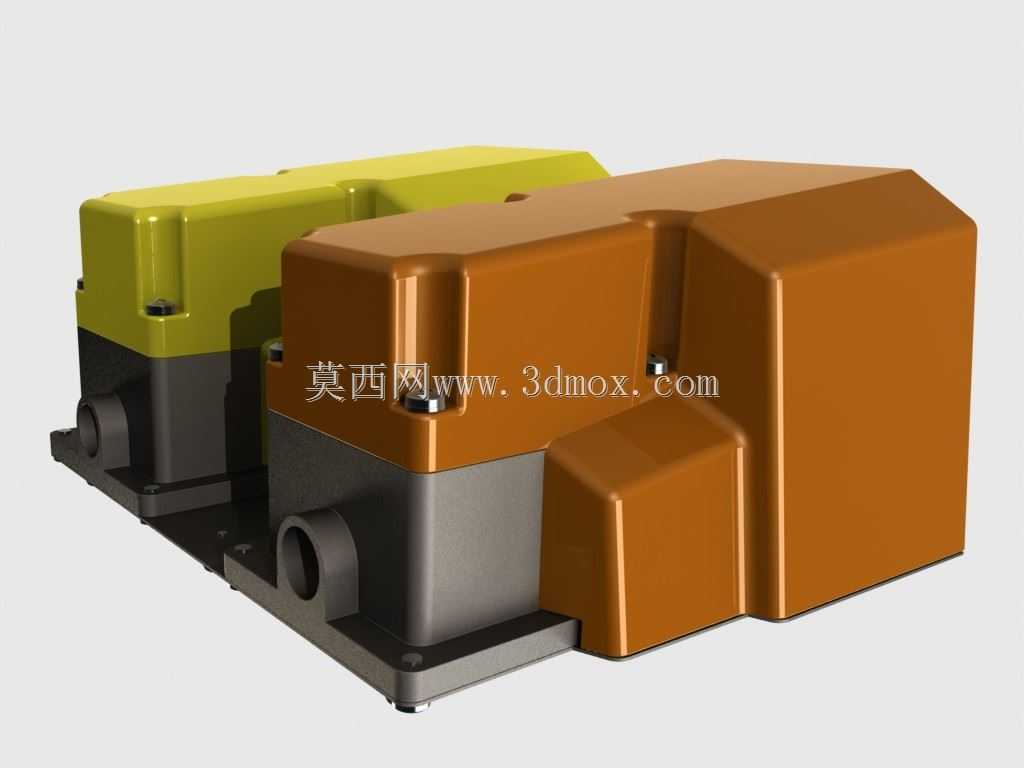

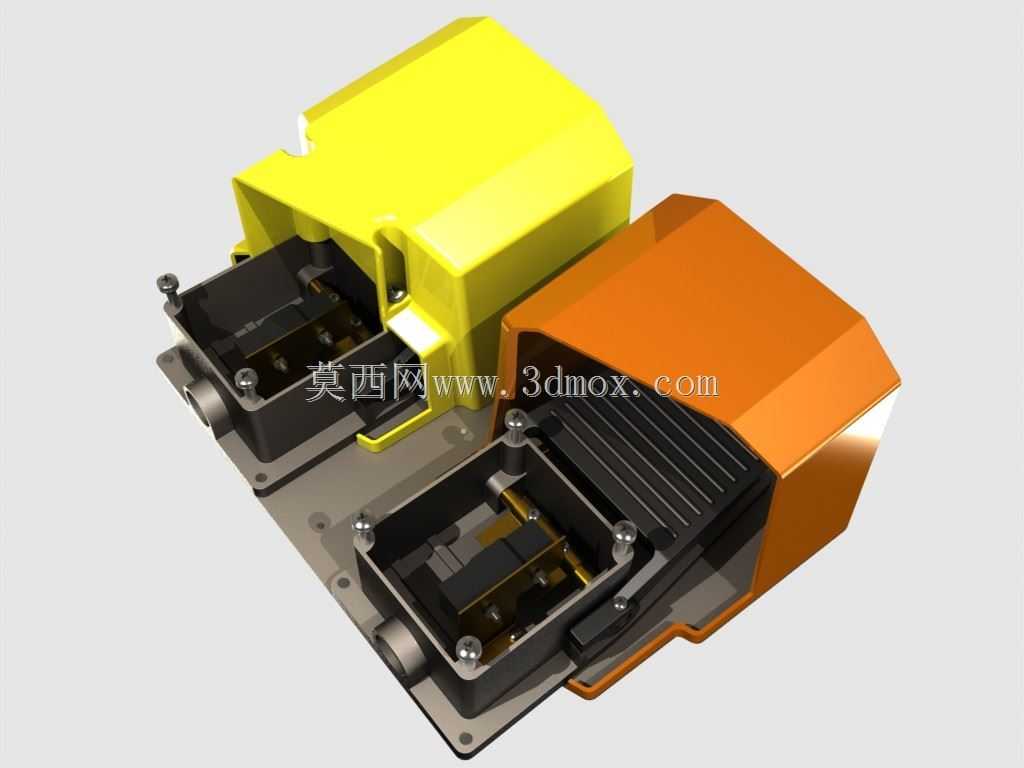

　　从设计思路层面拆解，这款开关的整体结构采用底座加独立上罩的分体式设计，金属底座采用压铸成型工艺，表面做了喷塑防锈处理，所有内部的触点模块、接线端子、复位弹簧都集成安装在金属底座上，两个踏板的触发模块相互独立，单路出现故障的时候可以单独拆开对应侧的外罩进行维护，不需要整体拆解整个开关，降低现场维护的时间成本。底座的安装孔位做了沉头设计，安装时螺栓头完全沉入底座内部，不会突出底座平面硌伤地面或者安装平台，同时底座底部预留了走线槽，控制线缆可以从底座的后侧、左侧、右侧三个方向引出，适配不同工位的布线方向需求，不需要额外做线缆弯折固定。内部的触点模块采用常开常闭双组触点设计，用户可以根据自己的控制回路需求选择接线方式，触点间做了绝缘隔层，避免大电流通断时出现拉弧短路问题，踏板和触点触发结构之间做了密封防尘垫，能阻挡大部分粉尘进入触点腔室，满足一般工业车间的IP防护等级要求。

　　关于安装边界和外形尺寸，这款双联脚踏开关的整体横向宽度控制在280mm以内，纵向深度在180mm左右，总高度不含踏板行程的话在120mm上下，安装时只需要在安装平台上打四个对应孔距的M6安装孔即可固定，不需要做额外的预埋结构。踏板的踩踏力设置在20N到30N之间，操作人员穿劳保鞋踩下的时候不需要刻意发力，长时间踩踏也不会造成脚踝疲劳，踏板的有效踩踏面积足够容纳43码以内的劳保鞋前端，脚侧和防护外罩之间预留了10mm以上的间隙，冬天穿厚劳保鞋操作也不会出现卡滞问题。需要注意的是，安装时要预留出踏板前后100mm的脚部活动空间，避免周边的设备机架、料架挡住脚部操作空间，线缆引出后要做穿管防护，避免现场的工件拖拽、叉车碾压损坏线缆绝缘层。另外这款开关的防护外罩做了圆角过渡处理，没有尖锐的棱角，操作人员脚碰到外罩侧面的时候不会被刮伤，符合工业设备的安全设计要求，在一些需要频繁踩踏的工位上，这种带全防护的双联脚踏开关比裸露式的踏板开关使用寿命长3倍以上，误触发率能降低九成以上，是冲压、焊接、装配等工位非常实用的手动控制替代部件。
