汽车悬架螺旋弹簧夹持工装结构

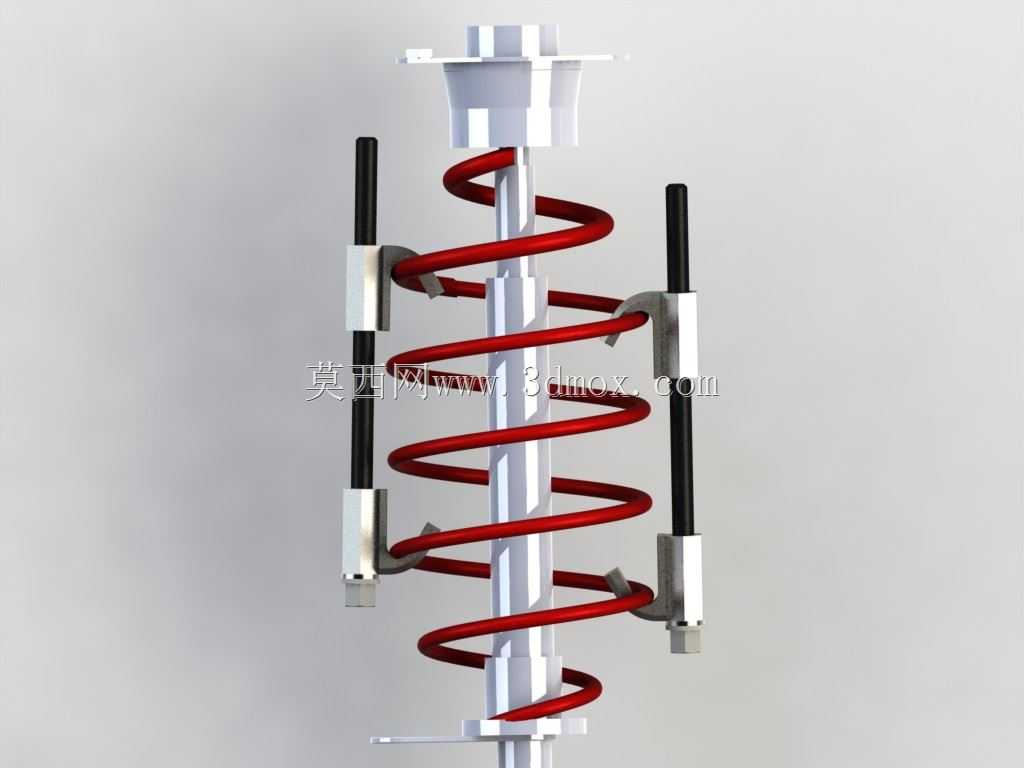

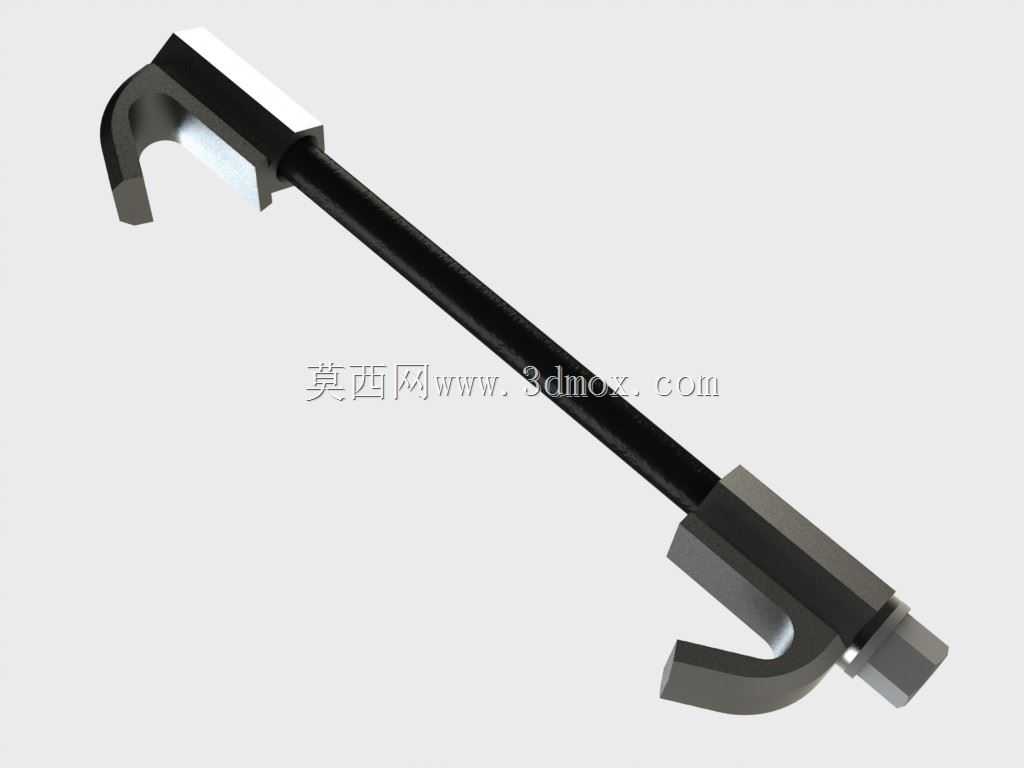

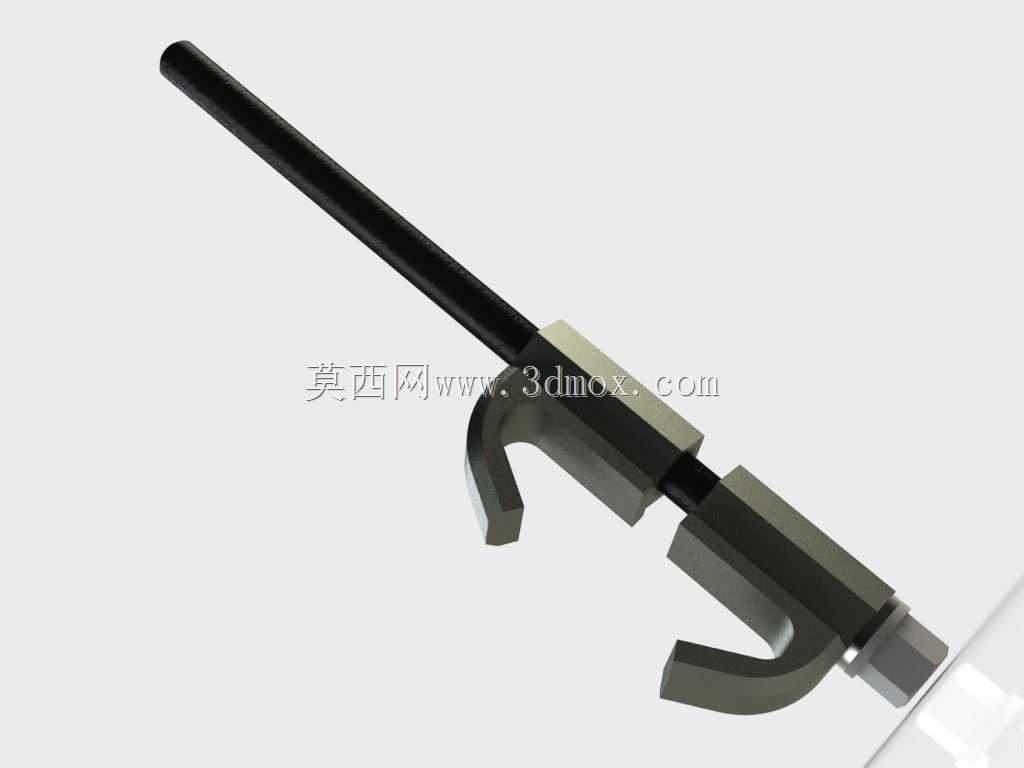

在汽车底盘悬架的装配、检修作业场景中，这类螺旋弹簧夹持部件是必不可少的工装配套结构，日常作业里，维修人员更换减震器芯体、调整悬架阻尼参数、拆解滑柱总成时，都需要依靠这类夹持结构牢牢约束螺旋弹簧的轴向伸缩弹力，避免弹簧瞬间释放弹力引发安全事故，同时保证装配过程中各部件的同轴度符合装配公差要求。从实际功能来看，这套夹持结构采用双侧对称的卡爪布局，每侧设置上下两组卡接座，卡接座的卡口弧度完全匹配螺旋弹簧的簧丝外径，安装时可以直接卡入弹簧的有效圈间隙中，配合两侧的导向滑杆，在弹簧被压缩的全过程中，卡爪能沿着滑杆轴向平稳移动，不会出现偏摆、滑脱的问题，相比传统的单钩式弹簧压缩工具，这种对称夹持的结构受力更均匀，不会让弹簧出现侧向弯曲变形，能有效保护簧丝表面的防腐涂层，也能避免弹簧因受力不均产生永久形变。设计这套结构的时候，首先要考虑的是适配的弹簧参数范围，中心的立柱结构完全参照麦弗逊悬架滑柱的外径尺寸设计，预留的安装间隙可以覆盖多数家用乘用车前悬架螺旋弹簧的内径范围，两侧滑杆的中心距根据常见弹簧的中径范围做了适配调整，保证卡爪卡入簧圈后，滑杆不会和弹簧外圈发生运动干涉。卡爪的固定端采用快拆式的锁止结构，作业时可以根据弹簧的有效圈数快速调整上下卡爪的间距，不需要额外拆卸部件就能适配不同自由长度的螺旋弹簧，卡爪和簧丝接触的位置做了圆弧过渡处理，没有尖锐棱角，避免夹持过程中刮伤簧丝表面，留下应力集中的隐患。从安装边界来看，这套夹持结构整体的径向尺寸控制在合理范围内，作业时不需要把整个滑柱总成从车身上完全拆下，在翼子板内侧的有限空间内就能完成操作，中心立柱的上端设置了和减震器塔顶定位孔匹配的定位凸台，安装时可以直接卡在塔顶的安装位上，保证整个夹持结构和滑柱保持同轴，压缩弹簧的过程中，施力方向始终沿着弹簧的轴向，不会产生侧向分力，既降低了作业时的施力强度，也能避免弹簧弹出的风险。在压缩机配套的弹簧拆装工位上，这类夹持结构也可以作为自动化装配线的随行工装使用，配合压装设备完成弹簧和减震器的自动化装配，卡爪的锁止结构可以和气动执行机构连接，实现自动卡紧、自动释放的动作，相比人工操作的工装，适配自动化产线的版本在卡爪位置增加了位置检测触点，能实时反馈卡爪是否卡入到位，避免设备误动作。实际使用过程中，两侧的滑杆采用表面硬化处理，长期往复滑动也不会出现磨损卡顿的问题，卡爪的卡口位置做了加厚处理，承受弹簧最大回弹力的时候也不会出现开口变形、断裂的问题，整体结构没有复杂的传动部件，日常维护只需要定期在滑杆表面涂抹润滑脂，就能保证长时间的稳定使用。针对不同线径的弹簧，只需要更换对应卡口尺寸的卡爪模块，不需要更换整个工装主体，能有效降低多车型混线生产的工装投入成本，卡爪和滑杆的连接位置采用通用的快插接口，更换卡爪的过程不需要额外工具，十几秒就能完成切换，完全符合快换工装的设计要求。在结构强度校核阶段，需要按照适配弹簧的最大极限承载力做1.5倍的安全系数冗余设计，保证即使弹簧出现超程压缩的情况，夹持结构也不会发生结构失效，所有受力部件的材质都选用高强度合金钢，经过调质处理后兼顾强度和韧性，不会因为长期承受交变载荷出现疲劳断裂的问题。
