双踏板防护型工业脚踏控制装置

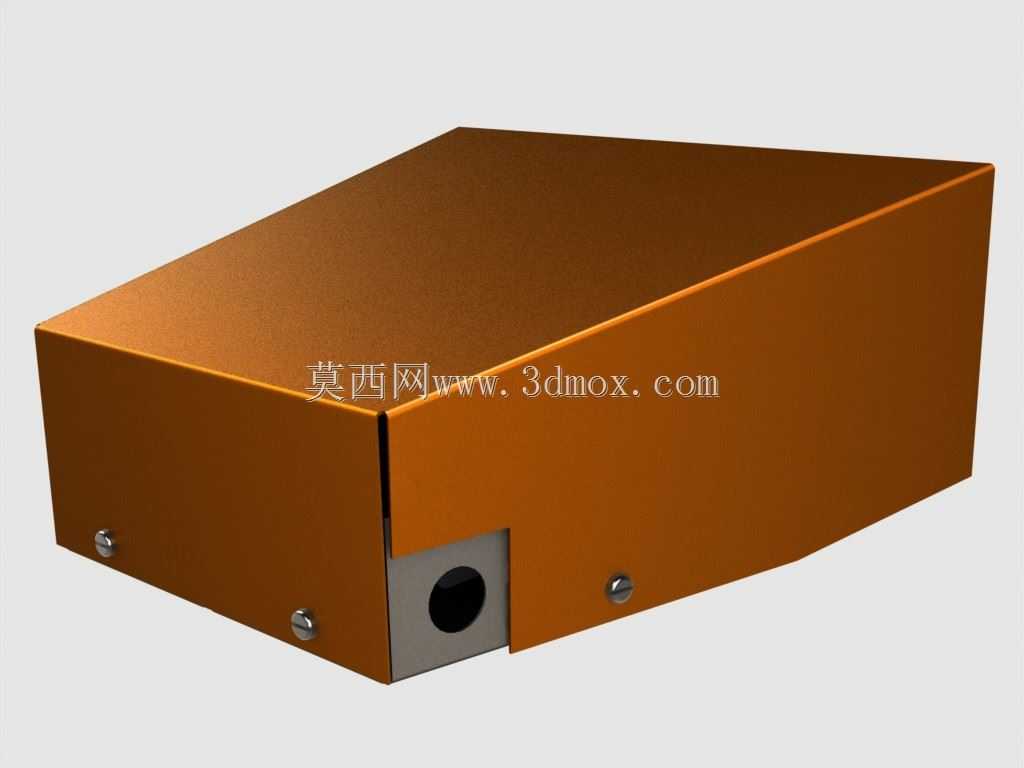

在冲压加工、焊接作业、机床上下料这类需要操作人员双手持续处理工件的工位上，双手被工件、工装完全占用的情况十分普遍，这时候脚控操作装置就成了工位控制逻辑里不可或缺的执行部件，这款双踏板结构的脚踏控制装置，就是针对这类双手无法脱离作业面的场景设计的。不同于市面上常见的单踏板外露式脚控开关，这款产品自带半包围式的金属防护外罩，外罩采用弯折成型的金属板材制作，整体形成一个向前开口的半封闭腔体，能够有效避免工位上掉落的金属切屑、焊渣、小型工件磕碰踏板触发误动作，也能防止作业人员在工位移动时被踏板绊倒，外罩的侧面预留了线缆出线的固定位，线缆从侧方接入内部的触发机构，不会被操作人员的脚部踩踏拉扯，提升了布线的可靠性。

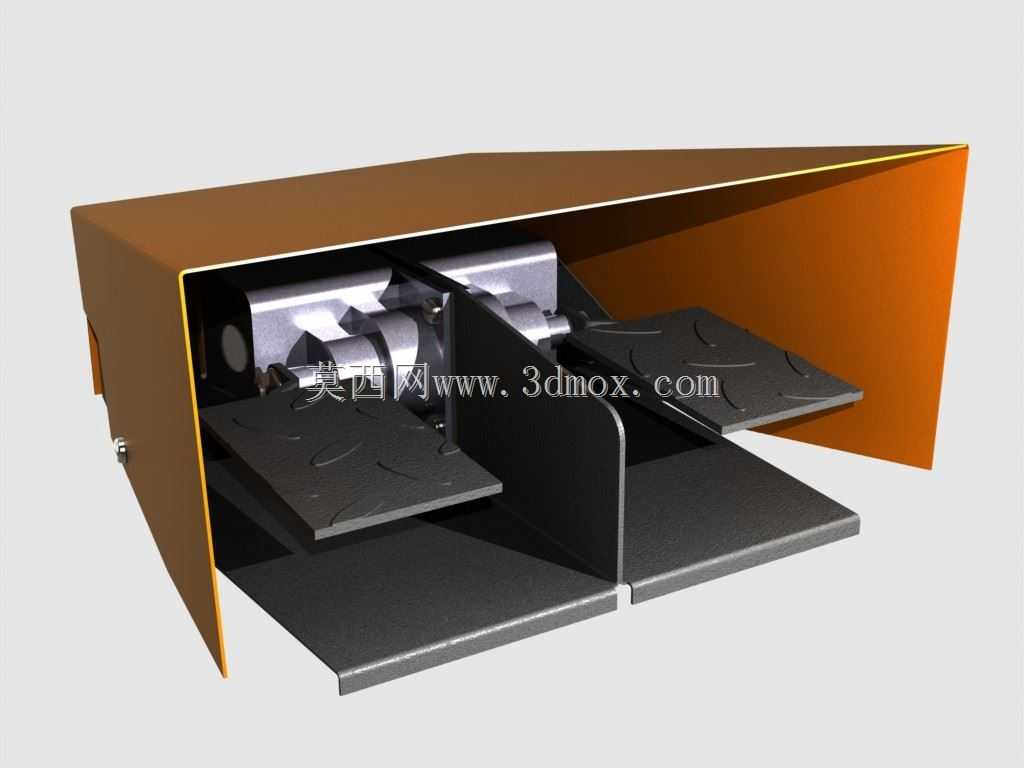

从结构设计逻辑来看，内部的两块踏板采用对称式布局，中间设置了金属分隔挡板，将两个踏板的踩踏区域完全隔开，操作人员穿着劳保鞋作业时，不会因为脚部偏移同时触发两个踏板的信号，避免了控制逻辑冲突。每块踏板的踩踏面都做了防滑压纹处理，表面的凹凸纹路能够增大与劳保鞋鞋底的摩擦力，即便鞋底沾有切削液、油污，也不会出现踩滑脱开的情况。踏板的转轴采用耐磨金属衬套，转动阻尼经过调校，既不会因为阻尼过小导致轻微触碰就触发，也不会因为阻尼过大让操作人员长时间踩踏产生脚部疲劳，触发行程控制在合理区间，脚感反馈清晰，踩下到位时会有明确的触感反馈，操作人员无需低头确认就能判断信号是否触发。

在安装边界方面，这款脚踏装置的底部为平整的金属安装面，四个角预留了螺栓固定孔，可以直接固定在工位的地面钢板或者脚踏操作台上，固定孔的间距适配常见的工位安装尺寸，不需要额外做转接板就能完成安装。整体的外罩高度控制在不会磕碰操作人员脚踝的范围，踏板距离安装面的高度符合人体工学设计，操作人员以自然站立的姿态就能轻松将脚放置在踏板上，长时间作业不会出现脚部悬空的酸胀感。内部的触发模块采用模块化设计，两个踏板的触发单元独立安装，后期如果某一路出现故障，可以单独拆解更换对应的模块，不需要整体更换整个装置，降低了工位的维护成本。

从实际应用的适配性来看，这款双踏板结构可以适配多种需要双向控制的设备逻辑，比如冲压设备的单次行程与连续行程切换、焊接设备的电流档位切换、输送线的正反转控制、折弯机的上下动作控制等场景，两个独立的信号输出可以直接接入设备的控制回路，不需要额外加装信号转换模块。防护外罩的表面做了防锈喷涂处理，能够适应车间内多油污、多粉尘的作业环境，不会因为长期接触切削液、焊渣飞溅出现表层锈蚀脱落的情况，外壳的板材厚度经过选型验证，即便被工位上掉落的小型工件砸到，也不会出现变形凹陷卡滞踏板的问题。踏板的承重能力经过校核，能够承受操作人员正常作业时的踩踏冲击力，不会出现踏板变形、转轴断裂的情况，整体结构的耐用性能够满足工业车间三班倒的连续作业需求。

在三维建模的细节处理上，模型完整还原了外罩的弯折圆角、安装孔位、踏板防滑纹路、中间分隔挡板、转轴结构、线缆出线位等细节，所有的装配间隙都按照实际生产的公差要求设置，没有出现干涉错位的情况，建模时的装配逻辑完全按照实际产品的装配顺序搭建，从外罩壳体到内部的踏板转轴、触发模块、分隔挡板都做了独立的零件建模，既可以用于设备方案设计时的工位布局可视化展示，也可以作为同类脚控装置设计的结构参考，帮助设计人员快速核对安装尺寸、踏板操作空间、防护范围等关键参数，减少方案设计阶段的尺寸核对工作量。
