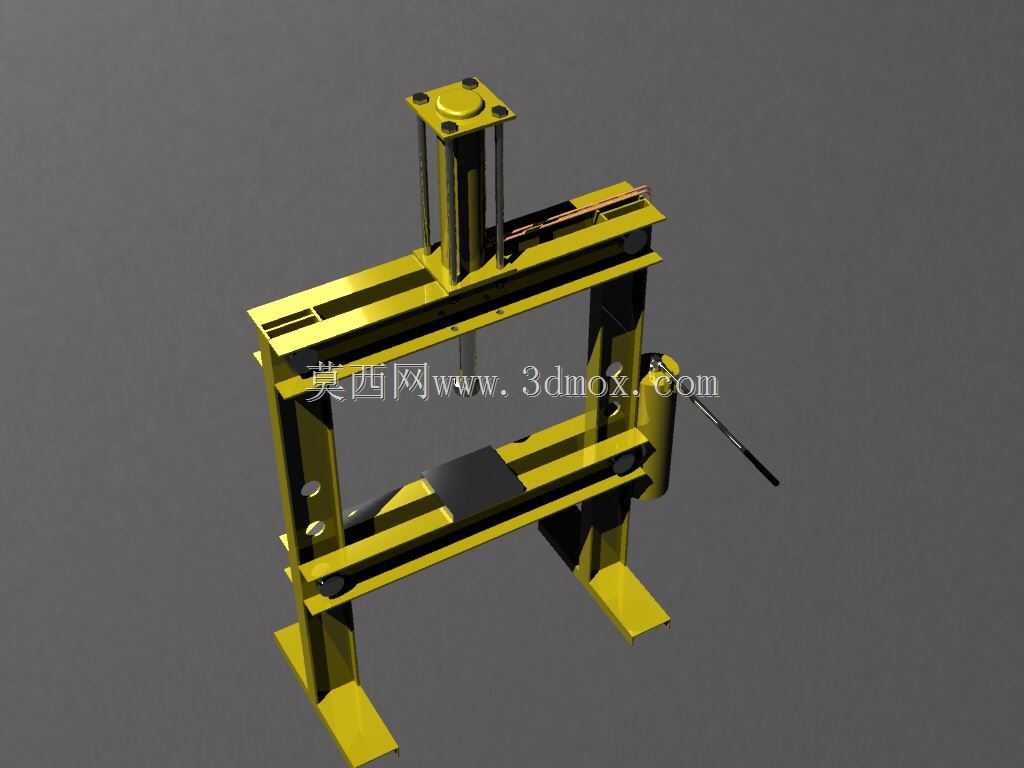

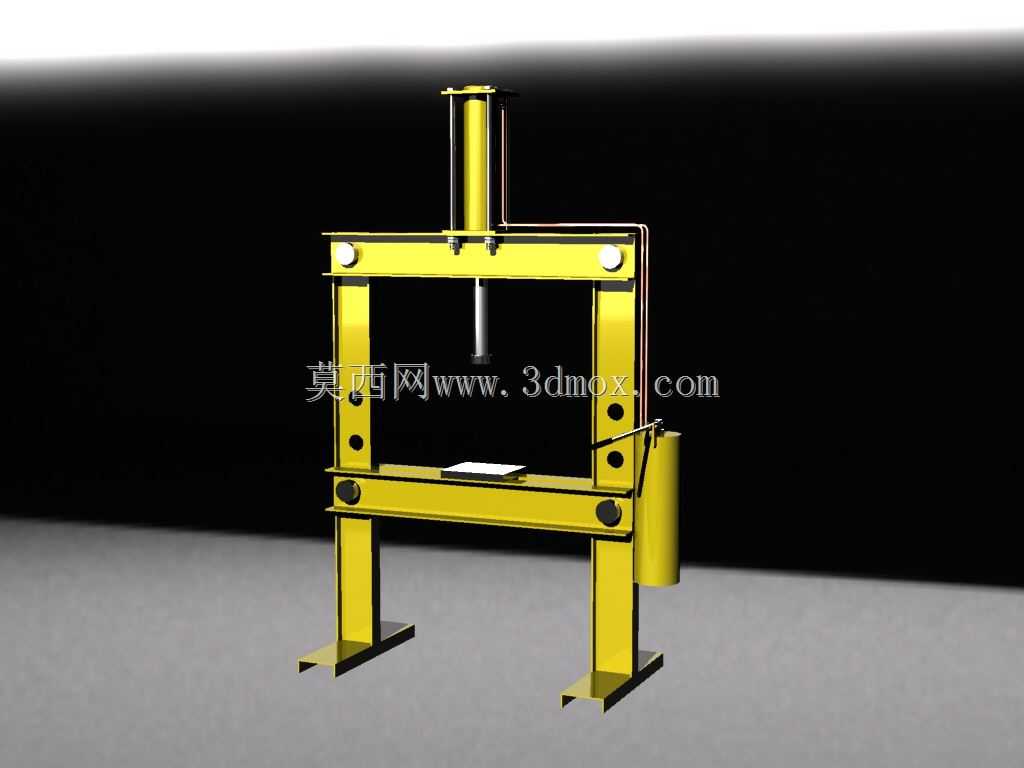

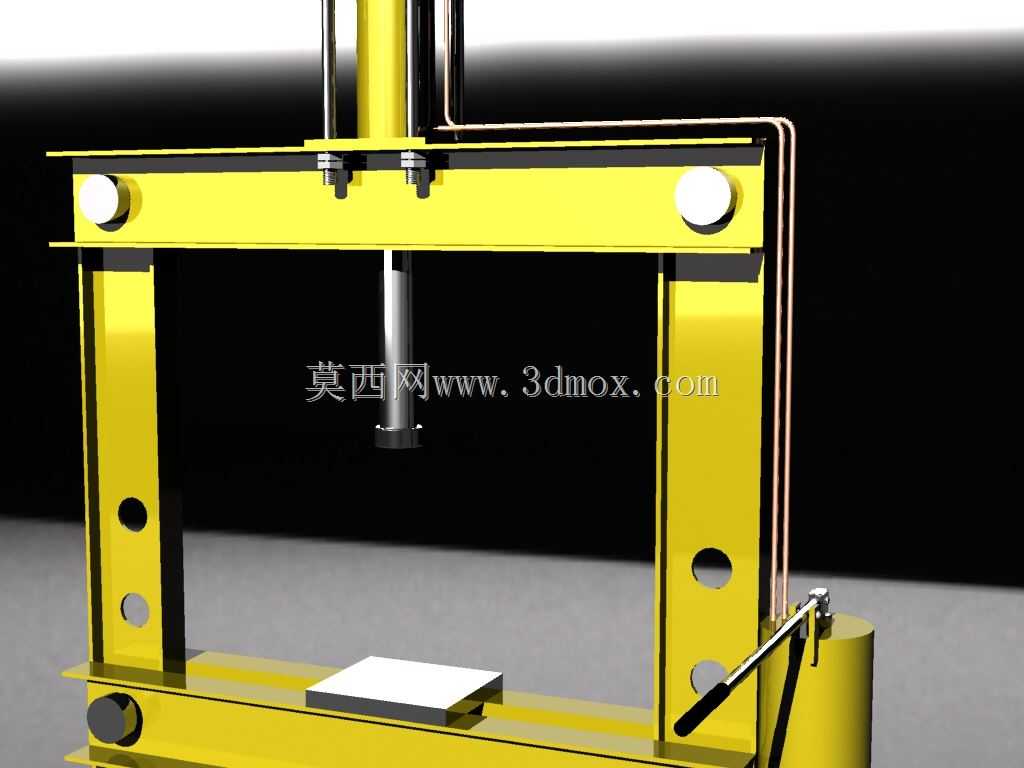

通用型手动液压机结构设计展示

这款手动液压机是面向小型加工场景、维修作业场景打造的通用型施压设备，在日常生产与维保场景中有着极高的适配性，常见于机加工车间的小型零部件压装、汽修门店的轴承拆装与衬套压合、五金加工环节的工件校直与小尺寸零件冲压成型，也可用于家庭工坊、小型维修站点的简易施压作业，无需外接动力源即可独立完成作业，对作业场地的供电条件没有硬性要求，适配各类无固定供电、临时作业的场景需求。从实际用途来看，该设备可覆盖0到对应额定吨位范围内的直线施压作业，既可以完成过盈配合零部件的压装拆卸，比如轴承与轴座的装配、销钉的压入与取出，也可以完成小型金属件的校直、折弯、简易冲压工序，还能配合不同的工装夹具完成胶接件的压合固定、粉末物料的简易压块等作业，一机多用能够覆盖多数小型施压作业需求，减少多类专用设备的采购成本。在功能特性上，这款手动液压机采用龙门式框架结构，双侧立式支撑柱搭配上下横梁形成稳定的受力框架，施压过程中框架受力均匀形变量小，能够保障施压过程的稳定性与施压精度，避免受力偏移导致的工件损伤或者设备变形；设备配套手动液压驱动单元，通过操作手动压杆即可控制压头的升降与施压压力，操作门槛低，操作人员经过简单熟悉即可上手作业，压头的下行速度、施压力度都可以通过手动操作的节奏灵活控制，针对不同材质、不同承压能力的工件可以灵活调整施压节奏，避免压力过大压损工件；设备的工作台面采用可调节高度设计，能够根据待加工工件的高度调整工作台的固定位置，适配不同尺寸规格的工件作业需求，拓宽设备的加工适配范围。从设计思路来看，这款设备优先兼顾结构稳定性与操作便捷性，整体框架采用型钢焊接成型的结构设计，在保障整体结构强度、满足额定施压吨位下的受力要求的同时，尽可能简化整体结构，减少不必要的冗余部件，既降低了设备自身的重量便于搬运移动，也减少了设备的故障点，日常维护仅需定期检查液压油位、紧固连接螺栓即可，维护成本极低；液压单元与框架采用集成式安装设计，将手动液压泵固定在框架侧方，操作手柄的位置符合人体工学设计，操作人员站立作业时无需过度俯身或者抬臂即可完成压杆操作，长时间作业也不易产生疲劳；压头部分采用导向结构设计，压头下行过程中沿着固定导向轨迹运动，避免压头偏移，保障施压位置的精准度。在外形尺寸与安装边界上，这款手动液压机整体采用立式窄幅设计，占地面积较小，普通的工作台面或者平整水泥地面即可放置使用，无需额外浇筑基础或者做固定安装，设备放置后调整水平即可投入使用；设备的整体高度适配常规站立作业的操作高度，宽度方向不会占用过多的作业空间，即使是空间狭小的维修工位、小型加工门店也可以轻松放置，压头的最大行程覆盖常规小型工件的施压需求，工作台的可调范围能够容纳多数常见尺寸的待加工工件，完全满足通用场景下的手动施压作业需求。
