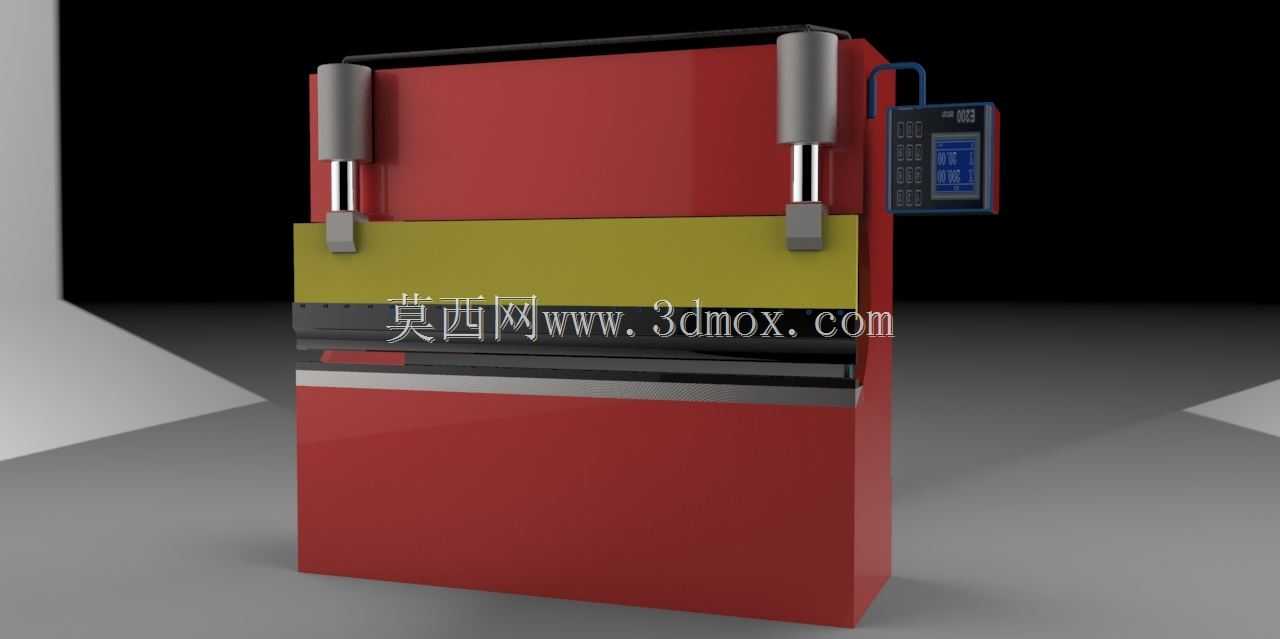

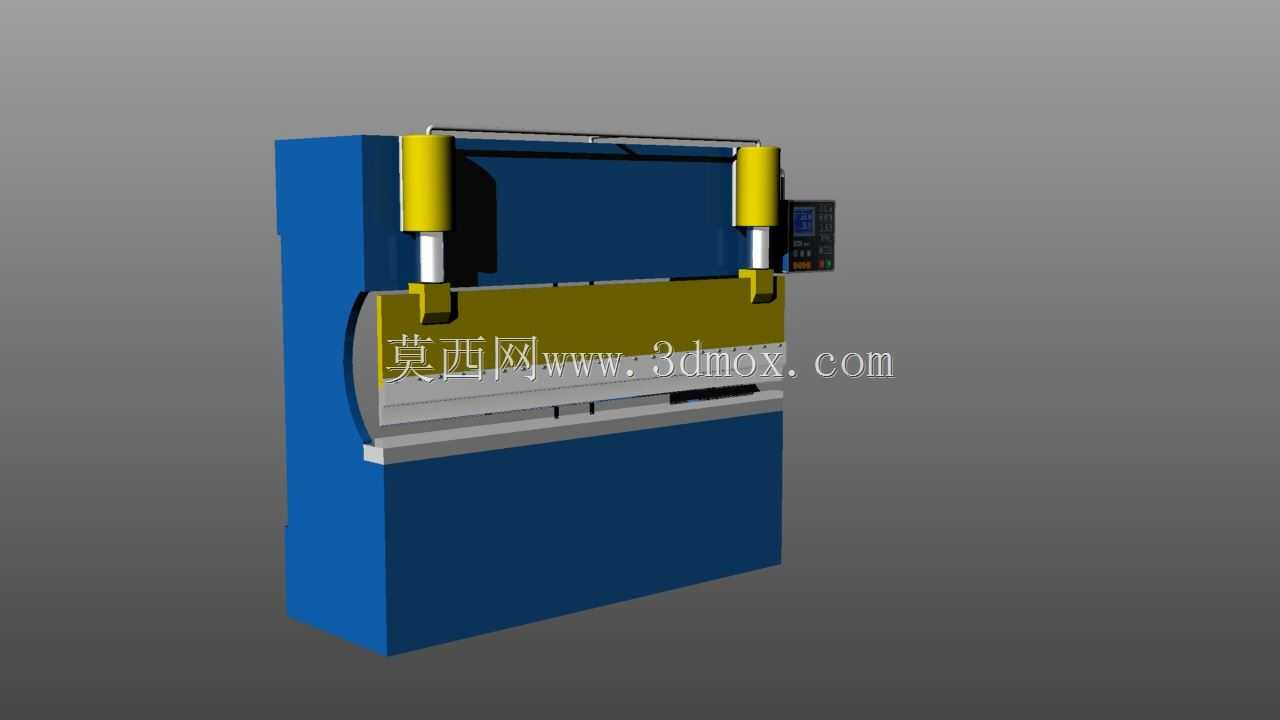

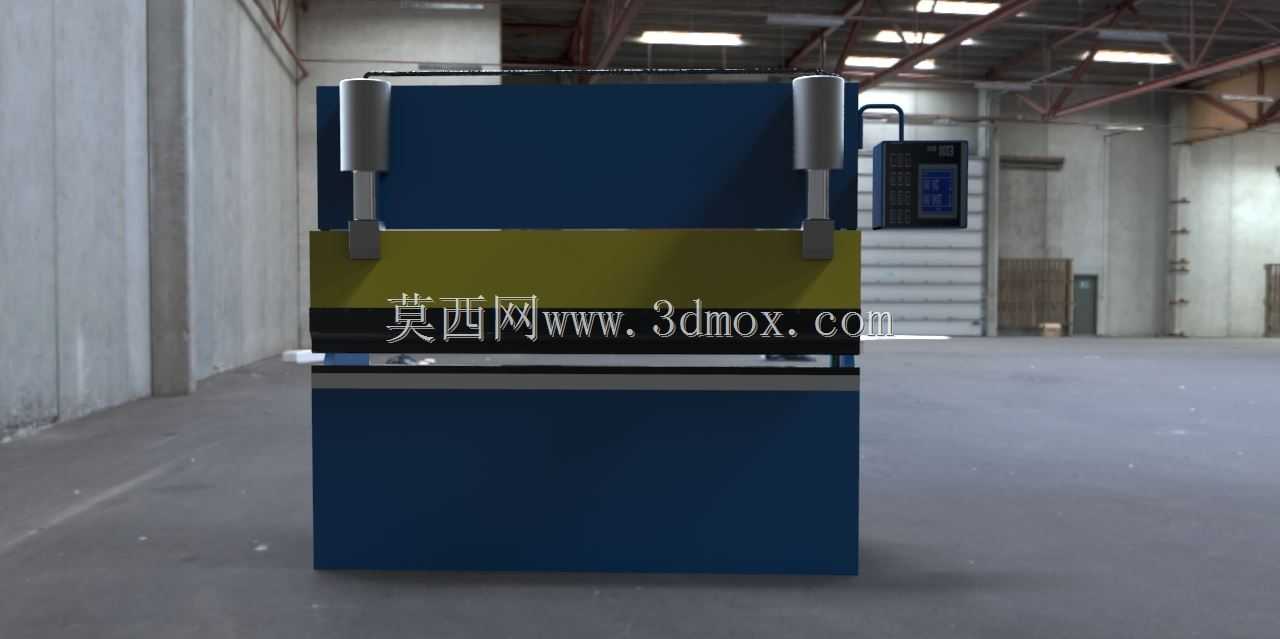

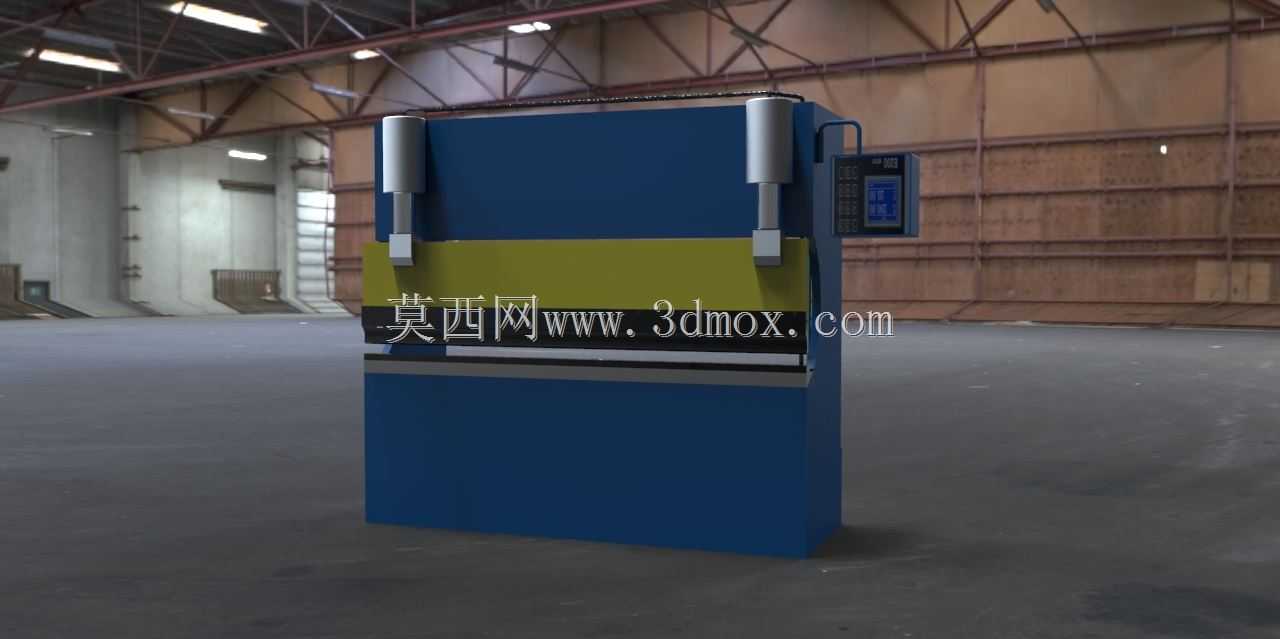

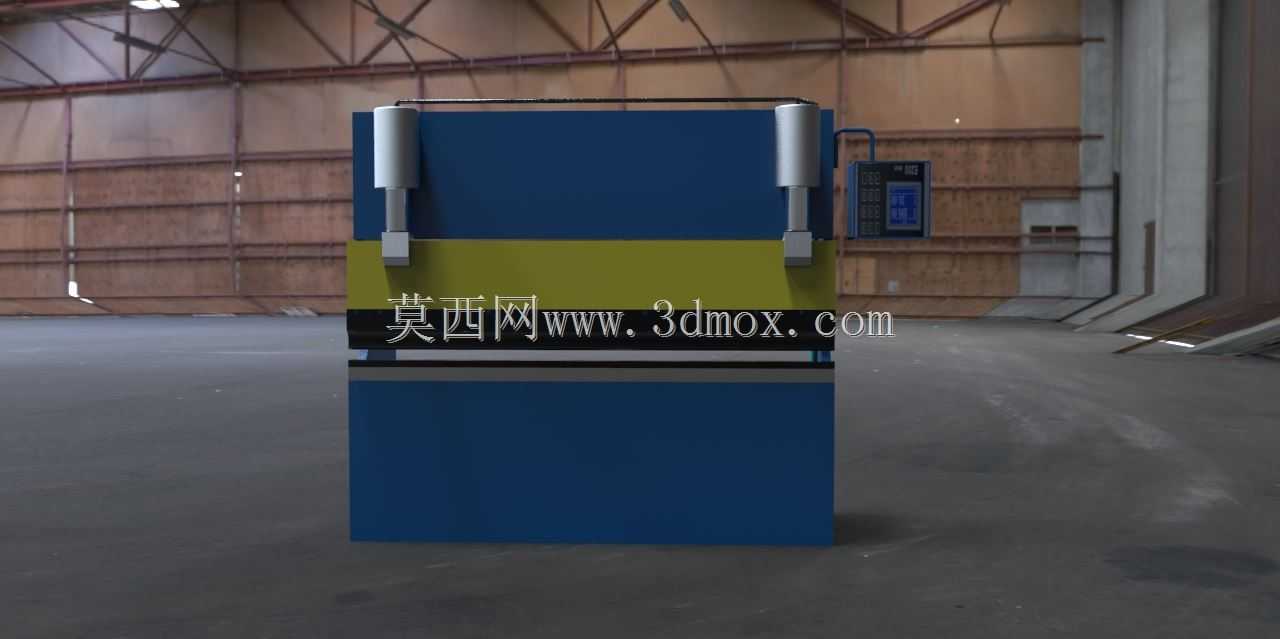

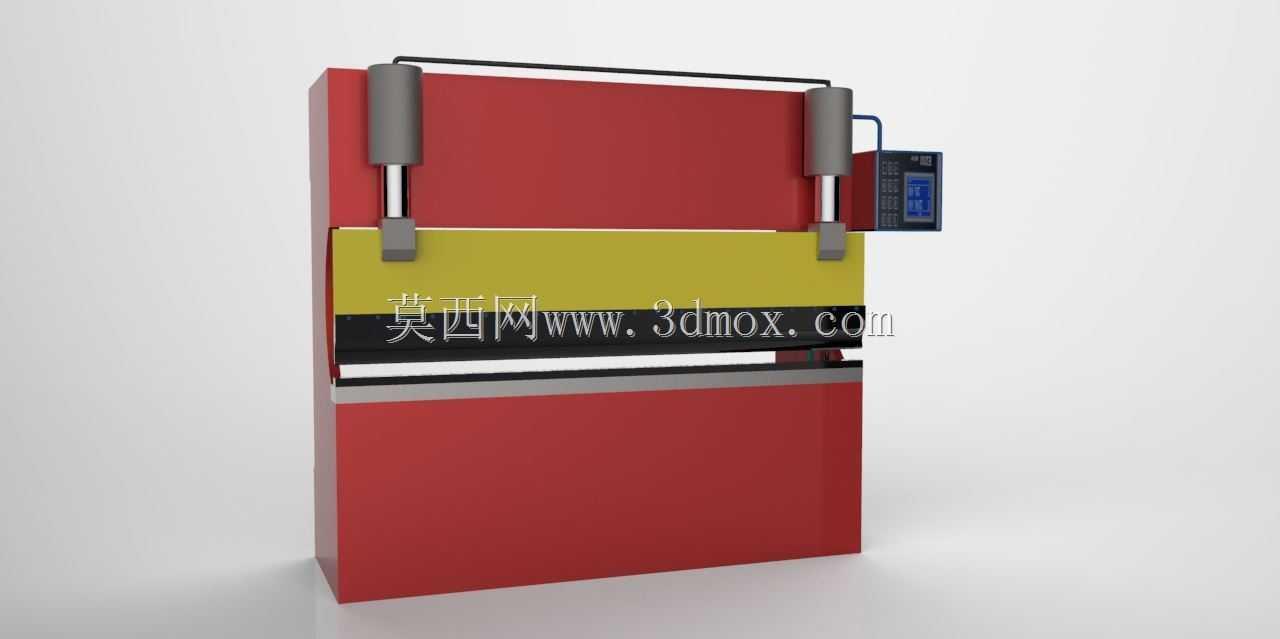

工业用液压折弯压力机三维结构模型

这款液压驱动的金属成型设备，主要面向钣金加工、钢结构制造、五金制品生产等工业场景，是车间内完成金属板材定角度弯折作业的核心加工装备，能够适配普通碳钢板、不锈钢板、铝合金板等多种常见金属板材的折弯工序，在机箱机柜生产、电梯部件加工、工程机械钣金件制造、厨卫五金成型等领域都有广泛的应用空间。设备实际作业过程中，依靠两侧对称布置的液压油缸提供稳定的下压力，配合可更换的不同规格折弯模具，能够将平直的金属板材压制成预设角度的弯折件，相比传统机械冲压式折弯设备，液压驱动的作业模式压力输出更平稳，压力调节范围更广，能够适配不同厚度、不同材质板材的加工需求，有效降低板材弯折处出现开裂、压痕不良的概率。从产品功能特性来看，设备主体采用框架式立式结构，上部为液压动力执行单元，中部为模具安装作业区，下部为厚重的机身承托底座，侧面搭载的数控操作面板可实现下压行程、折弯角度、保压时长的参数调节，能够满足不同复杂度工件的折弯工艺要求；双油缸同步驱动的设计，能够保证作业过程中滑块下压的平行度，避免因压力不均导致的折弯角度偏差，提升成品工件的尺寸精度。在设计思路上，这款模型完全还原了真实设备的结构逻辑，优先考虑了设备作业时的结构刚性需求，下部底座采用大厚度钢板焊接结构的设计思路，抵消大吨位下压作业产生的结构形变，两侧的立式导向结构保证滑块运行的直线精度，液压管路的布局也充分考虑了实际安装时的走线空间，避免管路与运动部件产生干涉；同时预留了模具安装的标准接口，能够适配行业通用规格的折弯上模与下模，无需额外改装即可完成不同模具的快速更换。从外形尺寸与安装边界来看，设备整体为立式方正布局，占地面积适配常规工业车间的设备排布要求，安装时需要在底部预留足够的混凝土地基承重空间，设备后侧需要预留液压站维护与管路检修的操作空间，侧面操作面板位置预留操作人员的站立作业空间，上部需要预留油缸维护、吊装更换部件的安全高度，整体安装边界充分考虑了车间日常生产、设备维护的实际需求，能够直接对接生产线的布局规划参考。
