双级手动液压动力执行装置结构设计

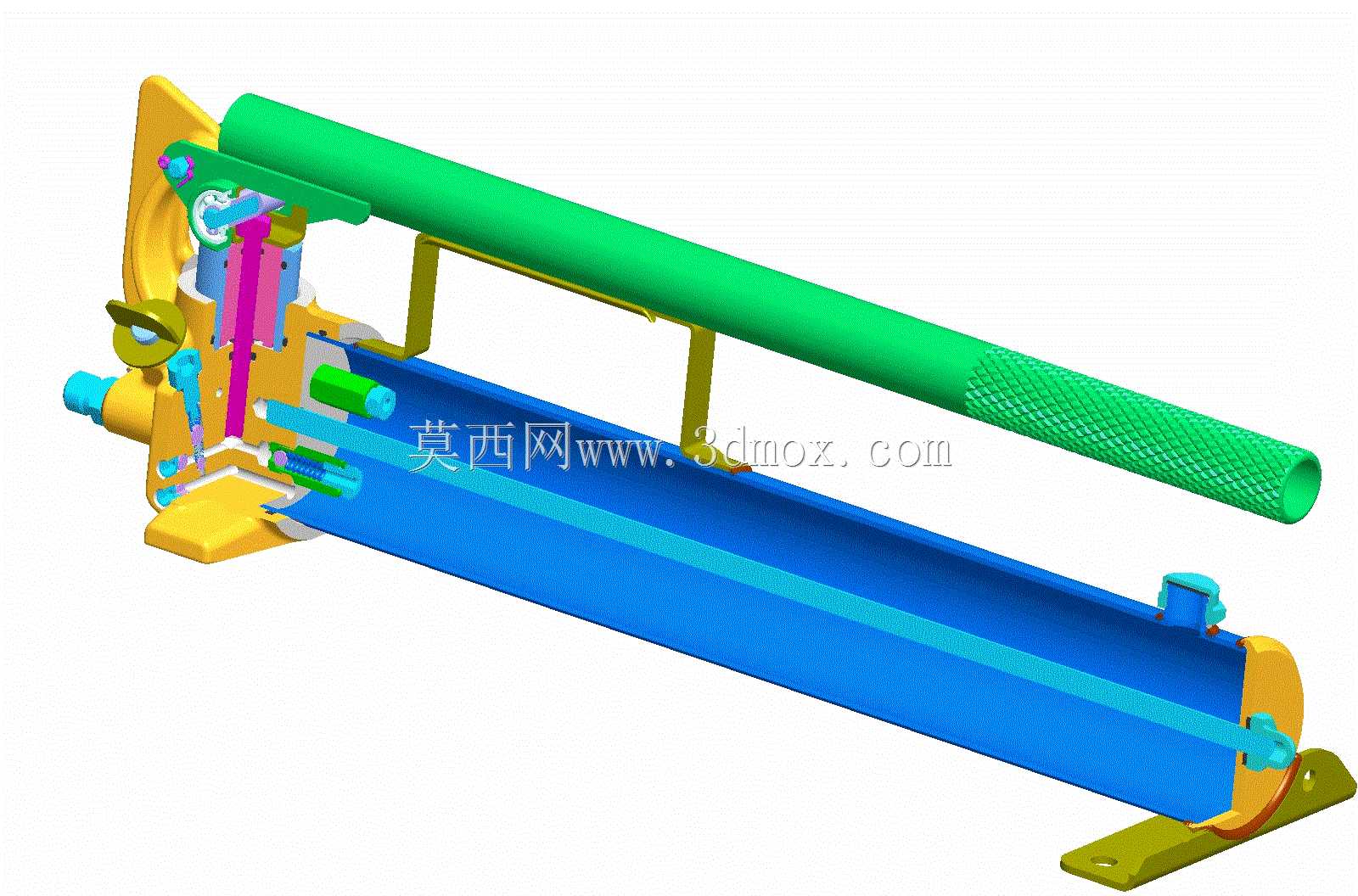

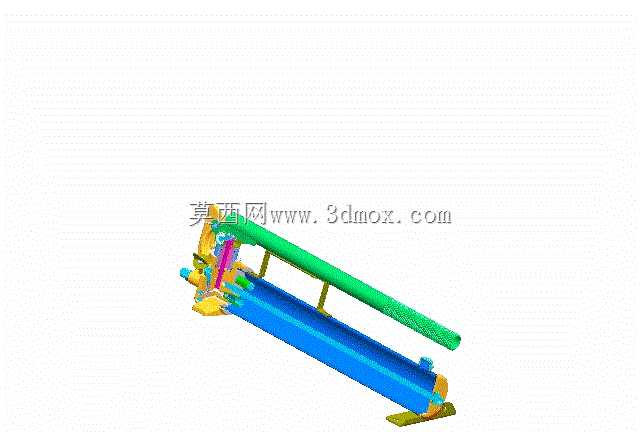

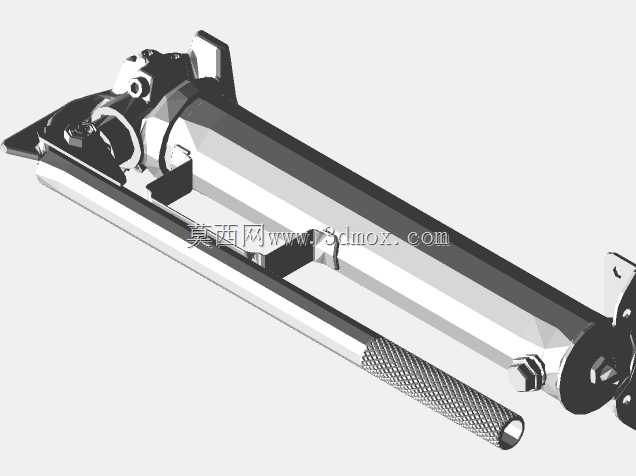

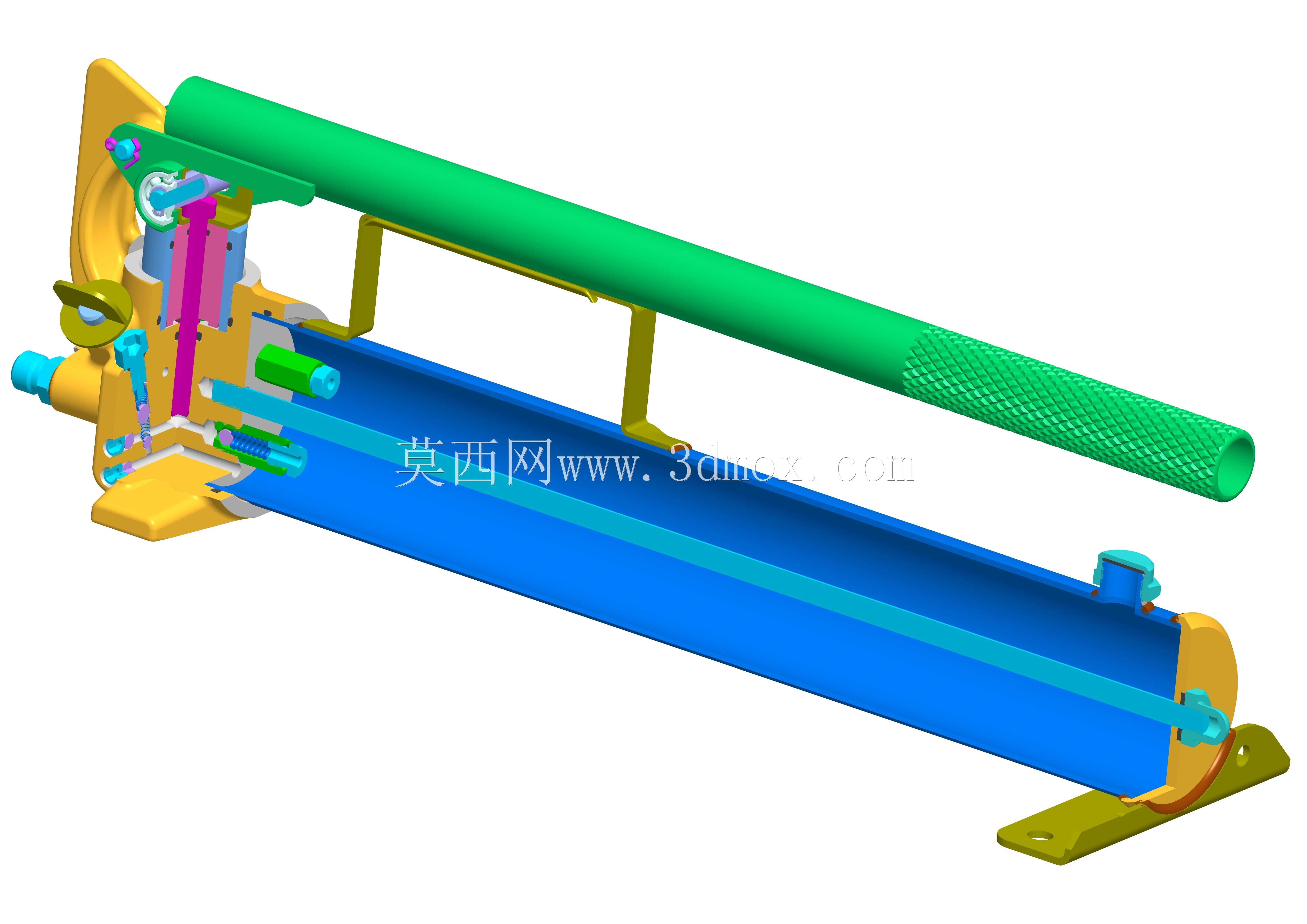

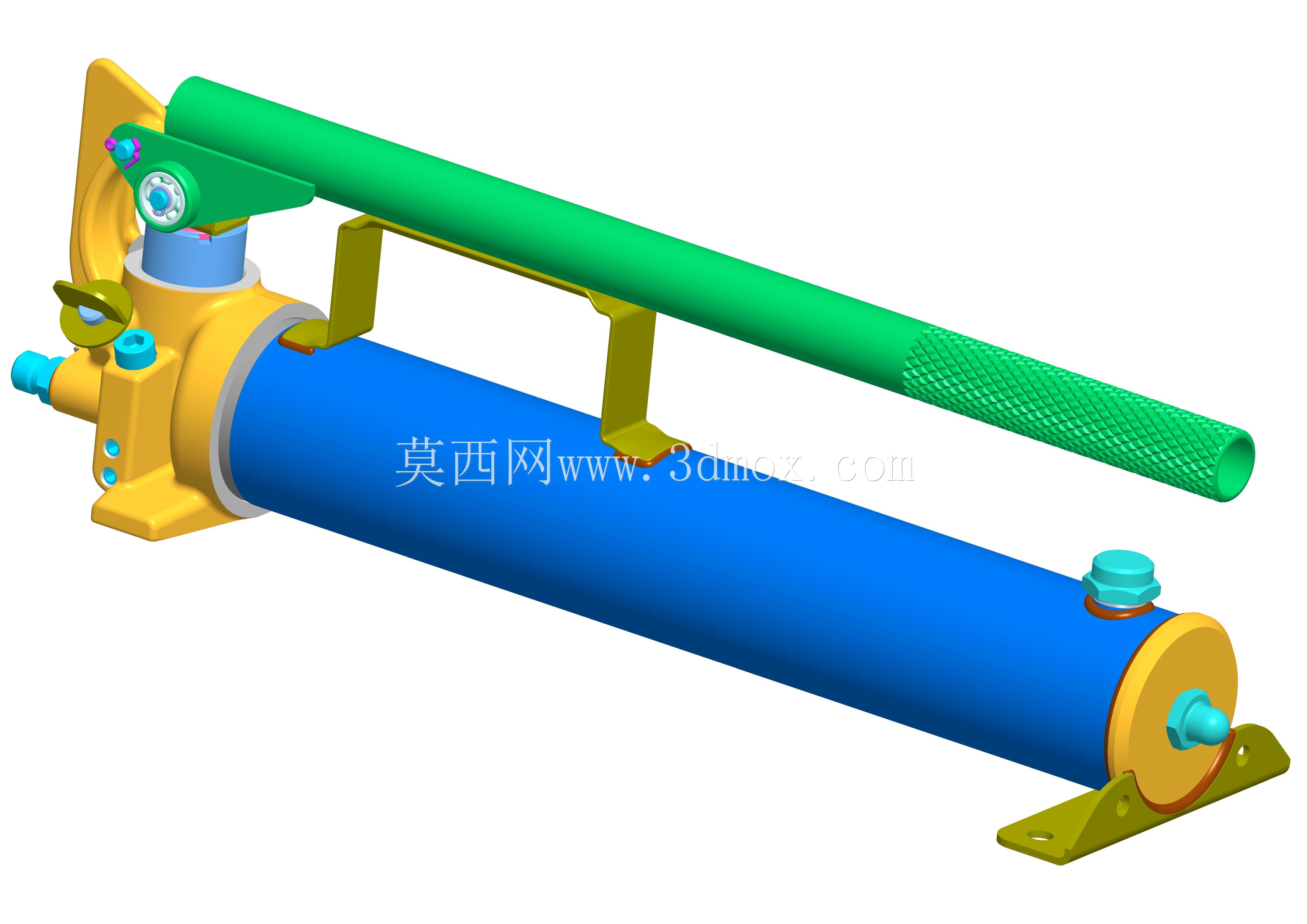

这款双级手动液压装置，主要面向无外接动力源的野外作业、应急维修、小型设备顶升与压力供给场景，在电力线路抢修、户外工程机械应急维护、小型构件压装作业、仓储重物移位顶升等场景中，能够脱离电力、气动动力供给限制，仅依靠人力操作即可输出稳定的液压压力，适配各类小型单作用液压油缸、液压钳、液压剪等配套执行机具，为作业端提供可靠的压力输出。从功能特性来看，该装置采用双级泵芯结构设计，低压大流量阶段可快速推动执行元件空程前进，大幅缩短空载操作行程，减少无效人力消耗；当负载升高达到压力切换阈值后，自动切入高压小流量供油阶段，能够在人力可控的操作力度下输出额定高压，兼顾空程作业效率与高压负载下的操作可行性，相比单级手动液压泵，同等操作力下高压输出能力提升明显，空程动作速度可提升数倍，有效降低长时间手动操作的疲劳感。整体结构采用卧式长缸体布局，操作手柄沿装置长轴方向延伸，握持操作时施力角度符合人体工学，操作人员可自然站立完成压动操作，无需过度弯腰或扭转肢体。装置的主体储油腔与泵体集成设计，减少了外部管路连接点，降低了液压油渗漏的风险，整体结构紧凑，外部无突兀突出的薄弱结构，可适应户外颠簸、磕碰的复杂运输与使用环境。安装边界方面，装置底部设置有平整的安装支撑面，可通过螺栓固定在移动作业台车、固定维修工位台架上，也可直接放置在平整地面使用，进出油接口采用标准液压管接头规格，可直接适配常规通径的液压油管，无需额外制作转换接头，配套使用时可快速完成管路连接。设计过程中充分考虑手动操作的受力特性，泵体内部的阀组采用集成式插装结构，将溢流阀、单向阀、高低压切换阀全部集成在泵体内部流道中，减少了外部阀件的布置空间，同时避免了外露阀件受碰撞损坏的可能。储油腔的容积匹配双级泵的最大排量，可满足配套油缸全行程动作的油量需求，无需中途补油，装置侧面设置有透明油位观察窗，可直观查看内部液压油存量，及时补充液压油，避免吸空造成的压力不足问题。操作手柄的连接部位采用耐磨销轴结构，长期反复压动操作也不会出现松旷间隙，保证操作力的有效传递，整体结构兼顾了野外作业的耐用性、手动操作的舒适性与液压输出的实用性。
