小型立式碎纸处理设备结构设计

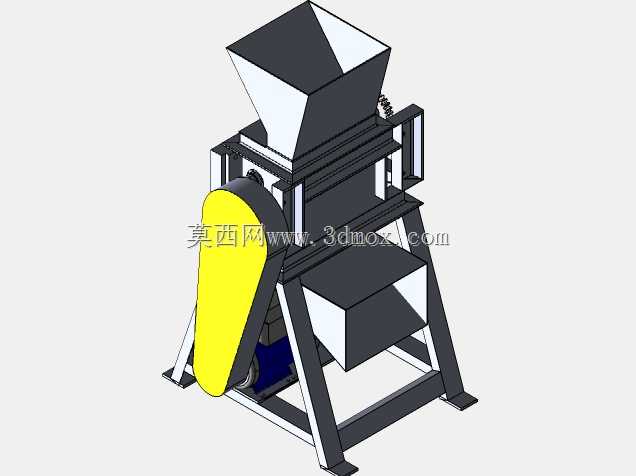

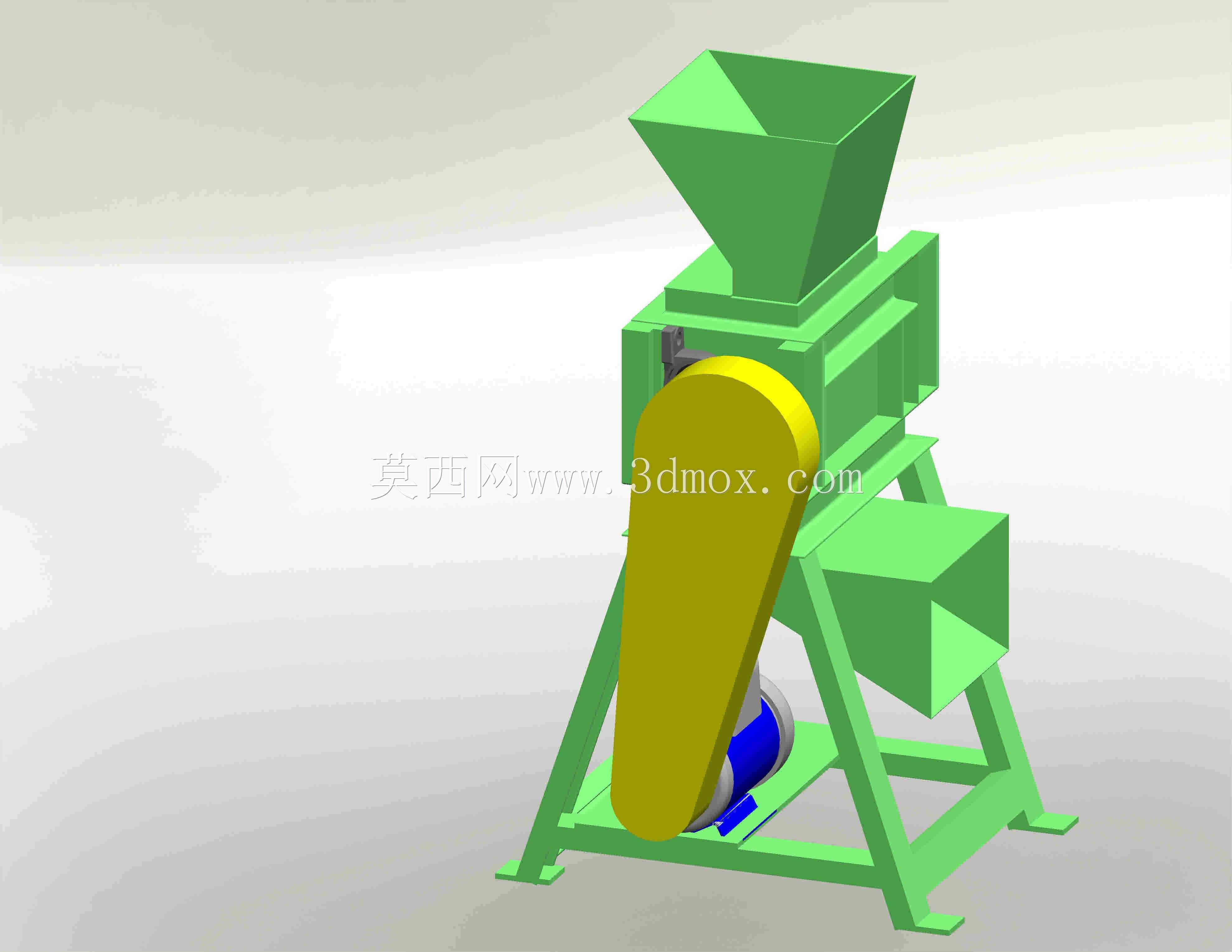

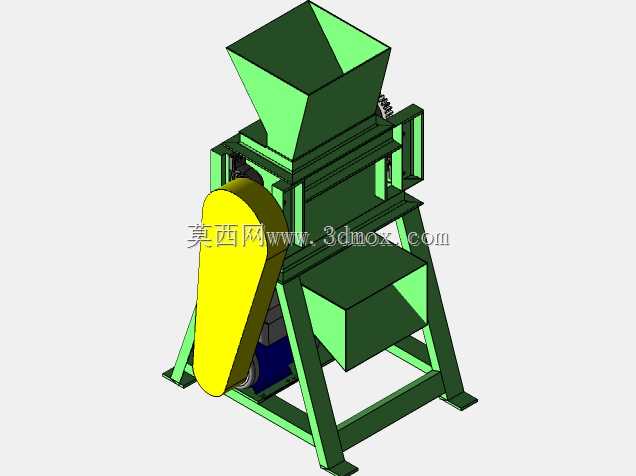

这款立式碎纸处理设备主要面向办公场景废弃文档销毁、小型纸品加工边角料回收处理场景设计，可适配常规办公废纸、薄卡纸、小型纸品包装废料的破碎作业，替代人工撕毁的低效处理方式，满足日常文档保密销毁、纸品废料减容归集的实际使用需求。设备整体采用立式布局设计，上部设置敞口式方锥形进料斗，大口径进料口可同时容纳多叠平铺废纸投入，锥面结构可引导物料自然滑入破碎腔，无需额外推送辅助，避免进料卡滞问题。中部为核心破碎腔体，内部配置平行排布的滚刀式剪切组件，通过定刀与动刀的交错咬合实现纸品的剪切破碎，可将整幅纸张破碎为均匀细条，既满足文档信息销毁的保密要求，也能大幅压缩废弃纸品的堆放体积，降低后续收纳转运的空间占用。破碎完成的物料从腔体侧下方的倾斜出料口排出，可直接对接收纳桶或废料输送管线，实现碎料的自动归集，避免碎纸飘散造成的场地清理负担。设备下部采用方管焊接的三角支撑机架，支腿向外倾斜形成稳定的支撑边界，底部预留安装孔位，可直接固定在地面或操作台面，设备运行时的振动被机架结构充分吸收，不会出现移位或大幅晃动问题。传动侧设置全覆盖式弧形皮带护罩，将皮带传动结构完全封闭在护罩内部，既可以避免日常操作时衣物、杂物卷入传动部件引发安全隐患，也能阻挡粉尘落在传动皮带上延长部件使用寿命，护罩采用快拆结构设计，日常维护时无需完全拆解机架即可快速打开调整皮带张紧度，更换易损部件。设计过程中充分考虑了小型办公场景的安装边界，设备整体占地尺寸紧凑，无需预留过大的操作空间，进料口高度适配成年人站立操作的舒适高度，日常使用无需弯腰或借助登高工具，操作门槛极低。破碎腔的刀组间隙经过反复调校，既可以保证常规厚度纸品的顺畅剪切，也能避免过硬异物进入腔体内造成刀组崩损，设备运行时的噪音控制在办公场景可接受的范围内，不会对周边办公环境造成明显的噪音干扰。
