工业铝屑粉碎处理设备结构设计

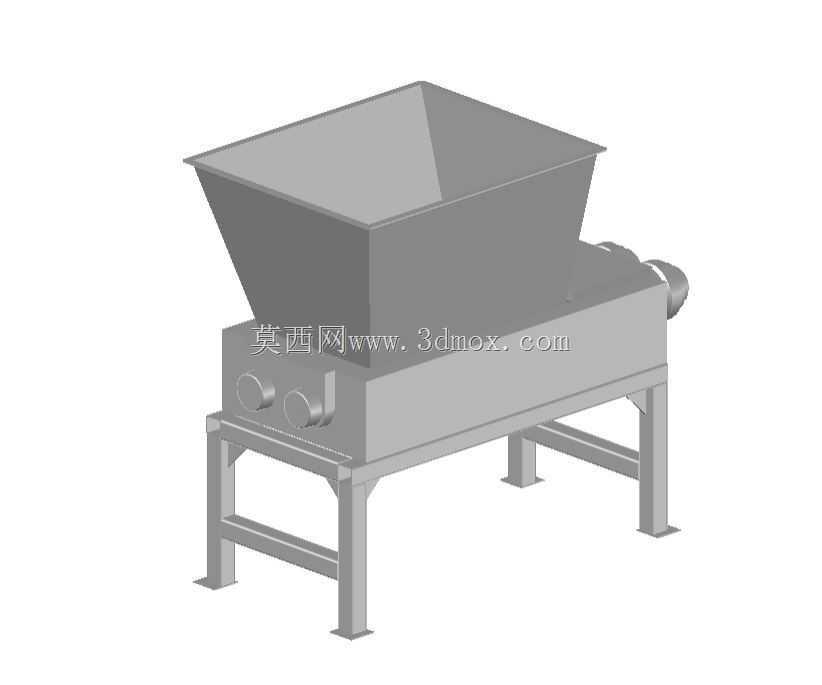

这款粉碎设备主要面向工业生产环节的物料破碎处理需求，可适配铝屑、轻薄废金属、办公废纸、工业边角料等多种物料的粉碎作业，在机械加工车间的废屑回收、办公场所的涉密文件销毁、再生资源回收站点的物料预处理等场景中都能发挥核心作用。设备整体采用上方敞口进料、下方机架支撑的卧式布局，上方的扩口式进料斗采用上宽下窄的锥斗结构，能够大幅提升进料时的物料容纳量，避免投料过程中物料洒落，同时可以引导物料自然滑落至下方的破碎腔内部，减少进料卡滞的概率。破碎腔主体采用封闭式矩形箱体结构，侧面布置的双轴传动结构搭配外置驱动端，能够为破碎作业提供足够的剪切扭矩，针对韧性较强的铝屑、堆叠的纸质物料都能实现稳定的剪切破碎，避免设备运行过程中出现卡料、闷车的问题。设备底部采用方管焊接的一体式机架结构，四条支撑腿带有水平安装底座，能够通过膨胀螺栓直接固定在硬化地面上，机架中部设置横向加强横梁，可抵消设备运行时产生的振动，降低作业过程中的噪音传递，同时将整机的安装高度控制在合理区间，既方便操作人员站在地面完成投料作业，也能在设备下方预留足够的空间放置收料容器，承接粉碎完成的物料。在设计过程中，这款设备充分考虑了不同场景的使用需求，进料斗的边缘做了折边加固处理，避免长期投料过程中斗体边缘出现变形；破碎腔的侧壁预留了检修开口，日常维护时可以快速打开检查内部刀片的磨损情况，无需整体拆解设备；驱动端的外侧设置了防护结构，能够避免作业过程中杂物卷入传动部位，提升设备运行的安全性。整机的外形尺寸适配常规车间的通道宽度，既可以固定安装在生产线上作为连续化作业的破碎工位，也可以放置在固定区域作为独立的粉碎处理设备使用，安装时仅需预留出投料操作空间和驱动端的散热空间即可，无需复杂的基础施工，能够快速完成部署投入使用。针对铝屑粉碎的场景，设备的破碎间隙经过专门优化，能够将卷曲的铝屑剪切为均匀的短段，方便后续的压块回收与重熔处理，减少铝屑存放过程中占用的空间，同时降低铝屑表面附带的切削液滴落造成的场地污染；针对纸质物料粉碎场景，设备的剪切结构能够将物料粉碎为符合保密要求的细小片段，满足涉密载体销毁的相关要求。
