百吨级框架式双缸热压成型设备结构设计

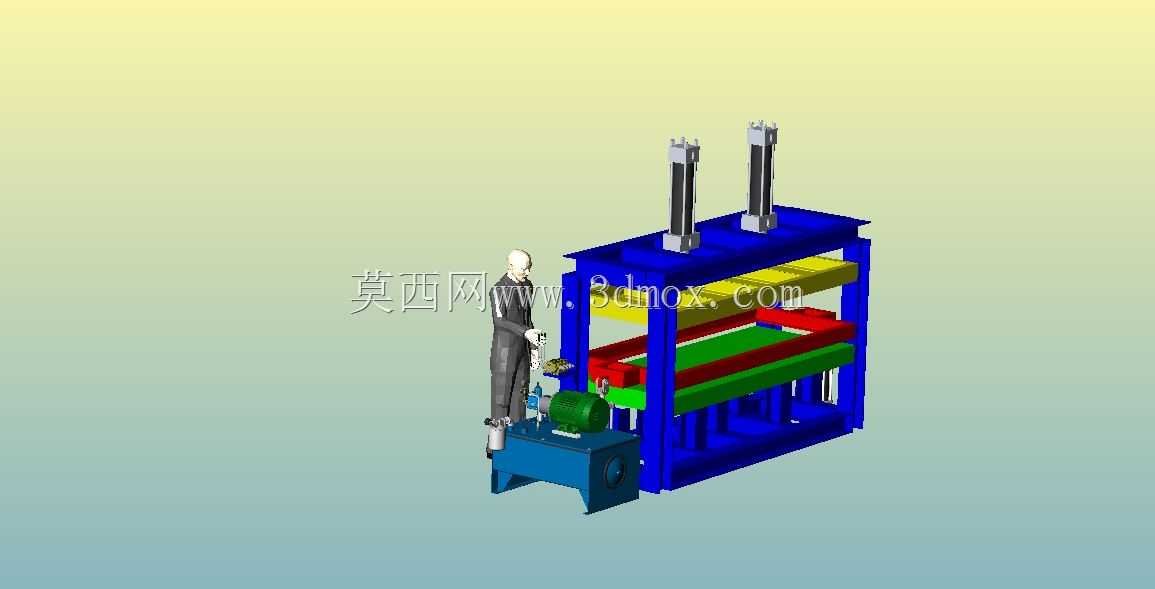

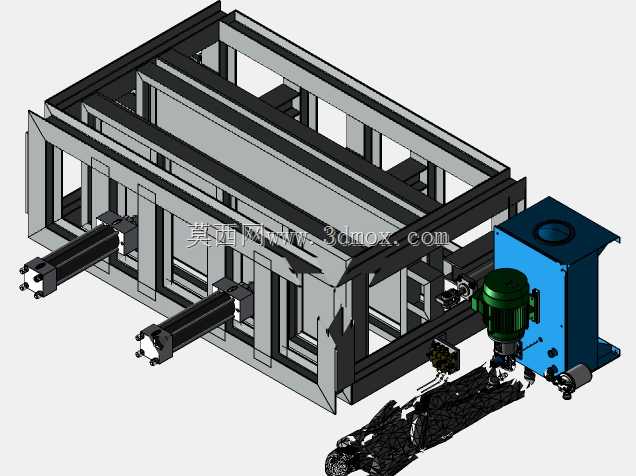

这款百吨级热压设备主要面向生物质致密成型、复合材料板材热压、非金属粉料压块等生产场景，在中小型板材加工厂、生物质燃料生产车间、橡塑制品试制车间都能适配使用，核心用途是将松散的锯末、植物纤维、混胶粉料等原料，在设定温度与压力下压制成密度均匀、形状规整的固体块材或板坯，替代传统冷压设备无法完成的热固成型工序，解决原料松散无法成型、成型后粘结强度不足的生产痛点。设备整体采用立式框架式焊接结构作为承载主体，四根主立柱与上下横梁采用厚钢板拼焊后做时效去应力处理，能够承受百吨级压制力带来的交变载荷，避免长期使用出现框架变形问题；顶部对称布置两组液压油缸，双缸同步驱动的设计可以保证活动横梁下压过程中受力均匀，不会出现偏载导致的压坯厚度不均、加热板磕碰损坏的问题，油缸行程覆盖常规压制成品的厚度区间，适配不同高度的模具安装需求。设备的核心功能单元分为加热、冷却、压制、液压驱动四个部分，加热板采用内部流道设计，可通入导热油实现均匀升温，温度覆盖常规热压工艺的常用区间，能够满足原料粘结剂固化所需的温度条件；冷却板与加热板相邻布置，可在保压结束后通入冷却介质快速降低坯体温度，避免坯体脱模后出现回弹变形，提升成品的尺寸稳定性；液压站独立布置在设备主机侧方，配置独立的油泵、控制阀组与油箱，油路排布整齐便于后期维护，操作端设置在设备侧方的人体工学高度位置，操作人员可站在地面完成压力调节、行程控制、温度设定等全部操作，无需登高作业。在设计过程中充分考虑了车间安装与日常使用的边界条件，设备整体占地面积适配常规中小型工业厂房的工位排布，底部预留地脚螺栓安装孔，可直接固定在硬化混凝土地面上，无需额外做特殊承重基础；主机与液压站采用分体式布局，可根据车间实际空间调整液压站的摆放位置，避开车间立柱、管线等障碍物；活动横梁与框架立柱之间设置导向结构，下压过程中运行平稳无卡滞，加热板与冷却板采用模块化安装设计，可根据生产的产品尺寸更换对应规格的板件，适配不同幅面的压制成型需求，设备周边预留足够的操作与维护空间，日常更换密封件、清理加热板表面残留料、检修控制阀组都有充足的操作空间，无需额外拆解主体结构即可完成常规维保作业。
