ER40夹头专用扳手结构设计

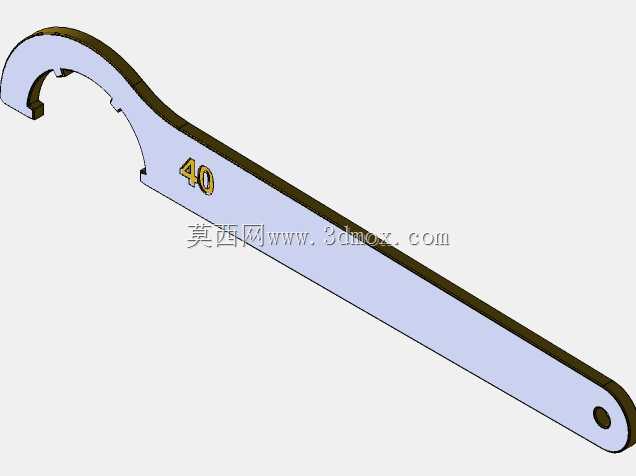

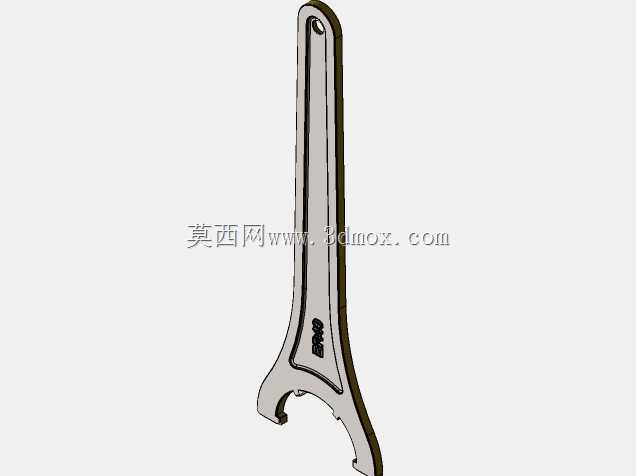

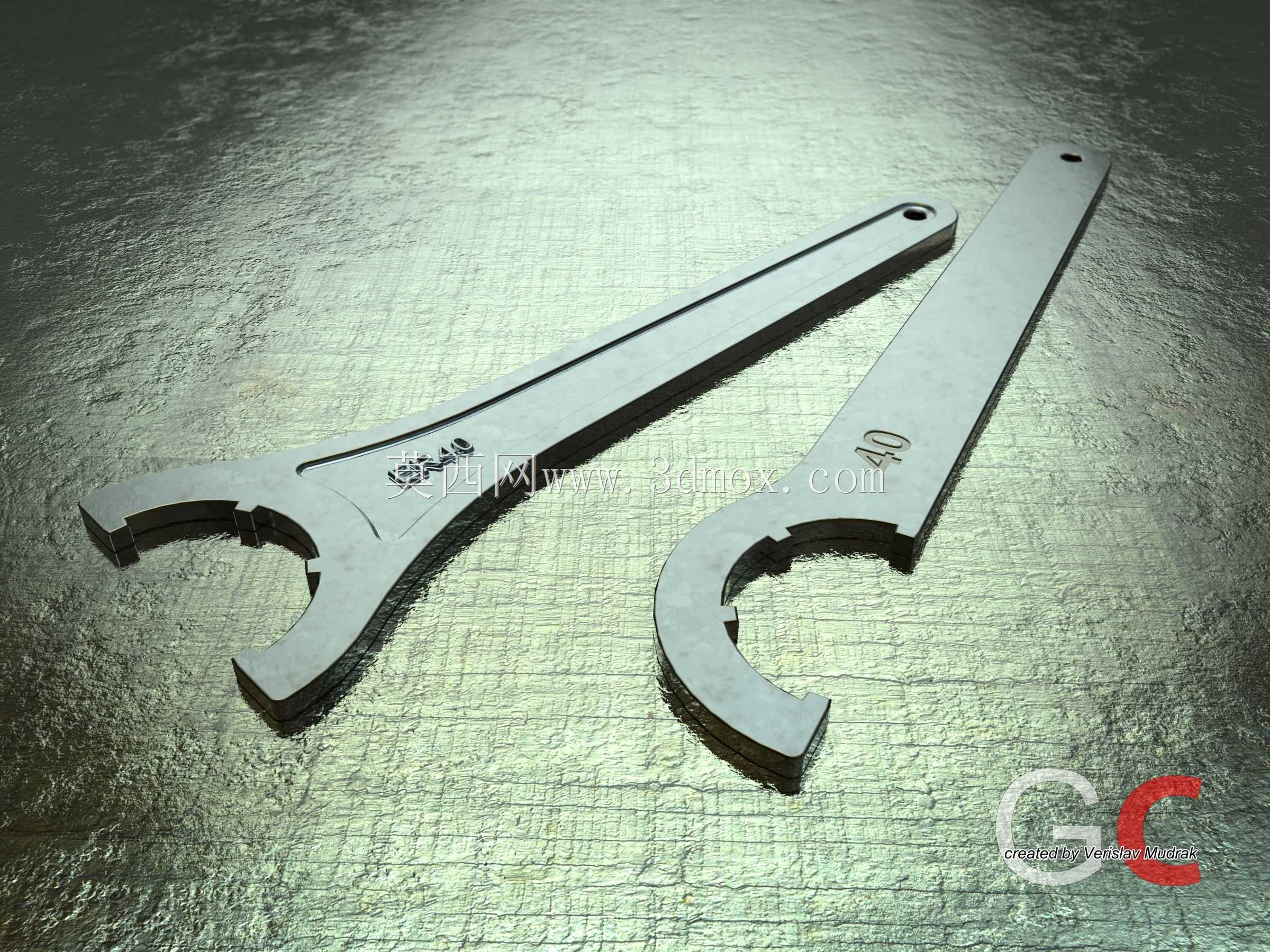

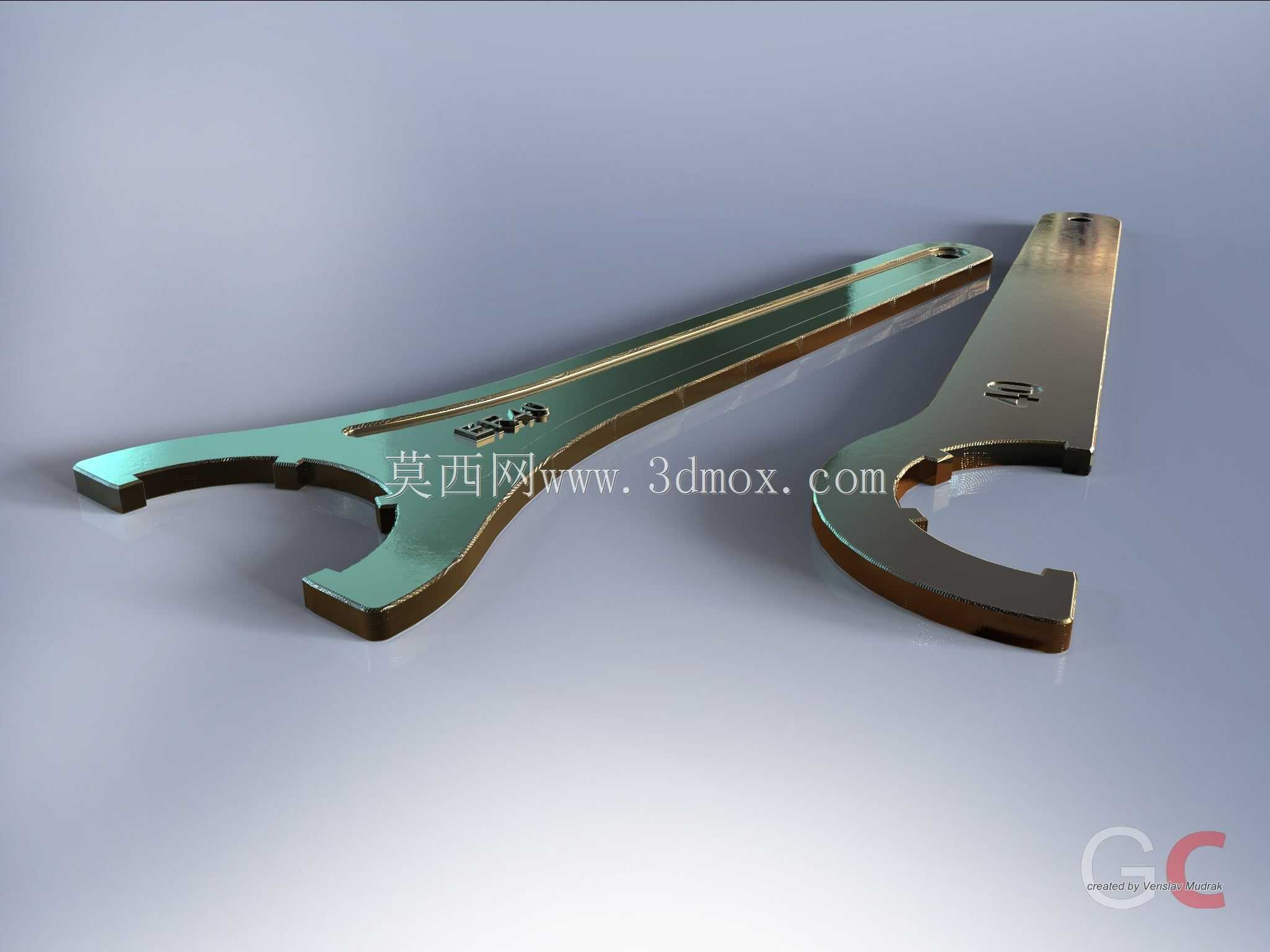

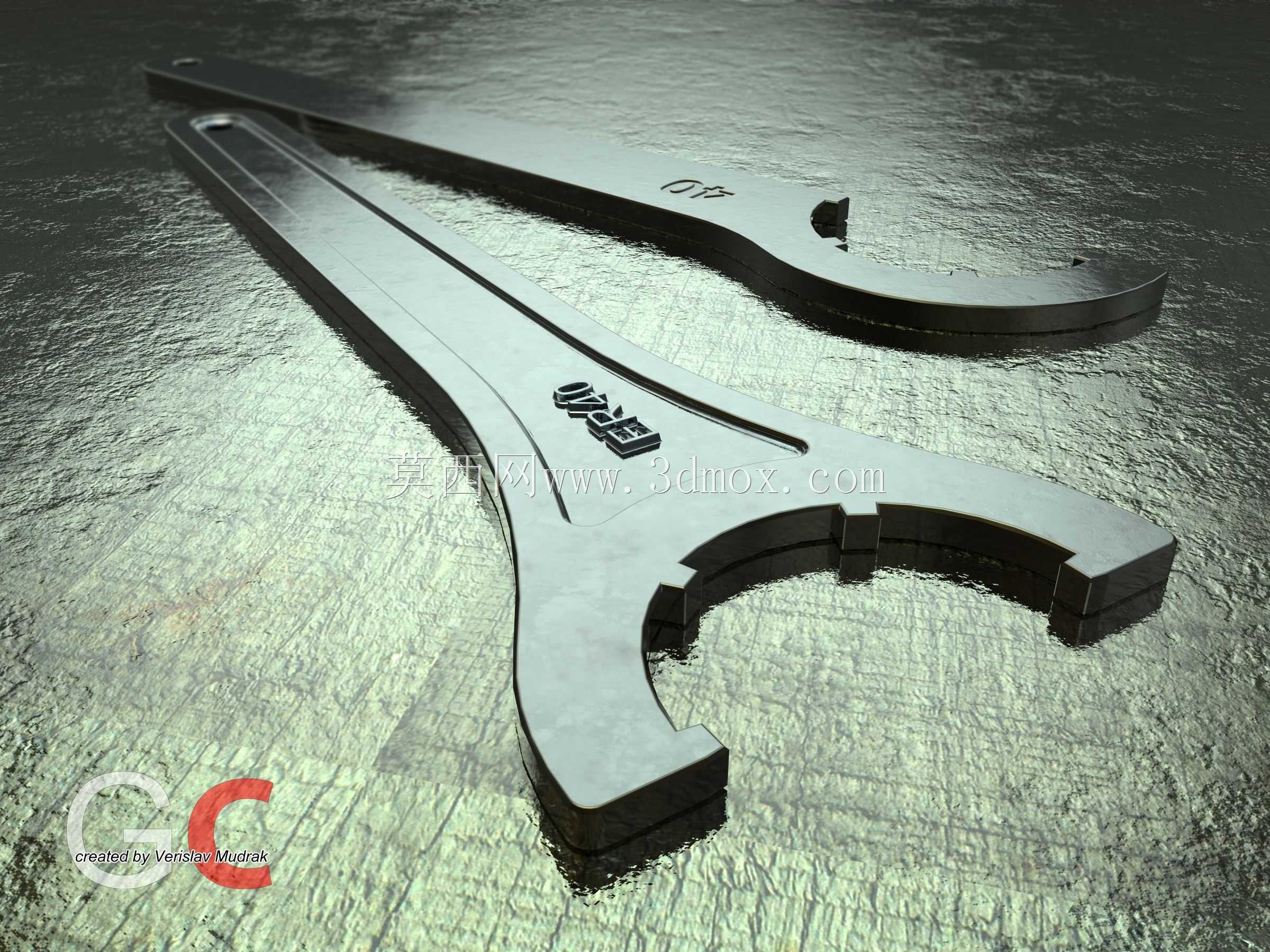

ER40夹头扳手是数控加工、机床装夹场景中不可或缺的手动操作工具，主要配套ER40规格的弹性筒夹使用，广泛应用于数控铣床、加工中心、雕刻机、普通铣床等搭载ER40刀柄的设备上，承担筒夹锁紧与松卸的核心功能，是操作人员更换刀具、调整装夹状态时的必备工装。在实际生产场景中，刀具的装夹可靠性直接影响加工精度与生产安全，这款扳手的结构设计完全匹配ER40夹头螺母的外形特征，扳手头的卡口弧度、卡槽尺寸经过精准测算，能够完全贴合ER40夹头螺母的卡槽轮廓，操作时不会出现打滑、啃伤螺母边角的问题，有效延长夹头螺母的使用寿命，同时保障装夹力的稳定传递，避免因锁紧力不足导致的刀具甩动、加工振纹甚至崩刀事故。从设计思路来看，这款扳手采用了一体式扁平长柄结构，整体为高强度金属板材裁切成型，摒弃了传统铸造扳手的砂眼、强度不均缺陷，长力臂的设计充分利用杠杆原理，操作人员无需施加过大的手部力量即可达到ER40夹头要求的锁紧扭矩，既降低了操作劳动强度，又能避免扭矩过大造成的筒夹变形、螺纹损伤。两款不同结构的扳手分别适配不同安装空间的场景：带加长直柄的款式适合刀柄外露空间充足的普通加工场景，操作时握持更顺手，发力更稳定；短柄勾型款式则适合刀库内部、狭小工装间隙等操作空间受限的场景，能够在有限空间内完成夹头的松紧操作，无需额外拆卸周边遮挡部件，大幅提升换刀效率。在外形尺寸与安装边界上，扳手的整体厚度控制在适配ER40螺母卡槽的标准范围内，卡口的开口尺寸、弧度曲率完全贴合ER40夹头螺母的外径与卡槽分布，不会出现卡口过松滑脱、过紧卡滞的问题；长柄款的长度经过人体工学测算，既保证足够的力臂长度降低操作力度，又不会因过长导致操作时与机床钣金、周边工装发生干涉；手柄末端的悬挂孔设计方便日常收纳悬挂，避免工具遗失，同时手柄表面的平整结构握持时贴合手掌，长时间操作也不会产生明显的硌手感。在实际使用中，这款扳手能够适配所有符合标准尺寸的ER40弹性筒夹螺母，无论是普通ER螺母还是带轴承的高精度ER螺母，都能稳定咬合传递扭矩，保障每次换刀的装夹一致性，为精密加工场景下的刀具装夹可靠性提供基础支撑。
