风力发电机组流场分析三维设计作品

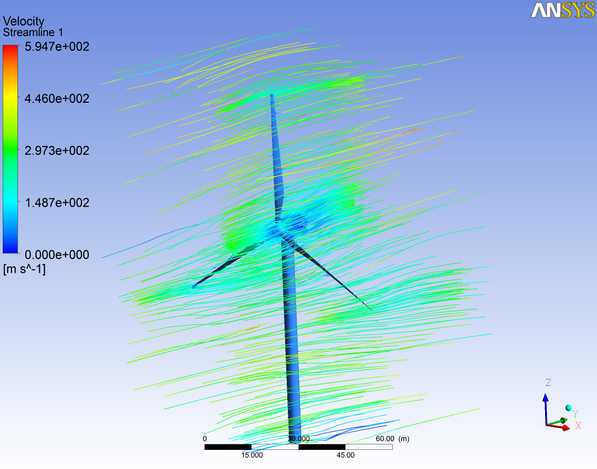

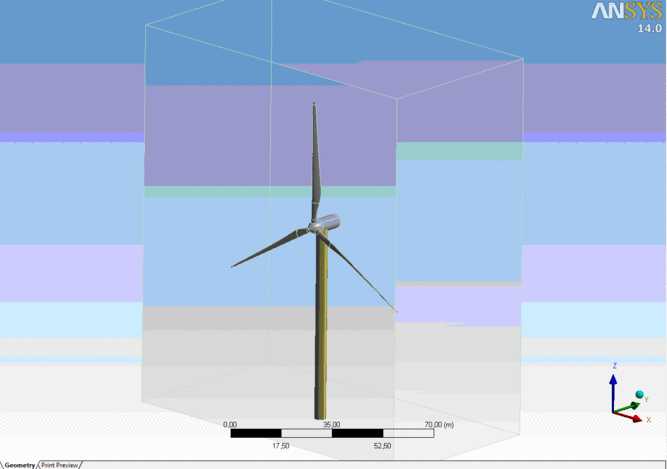

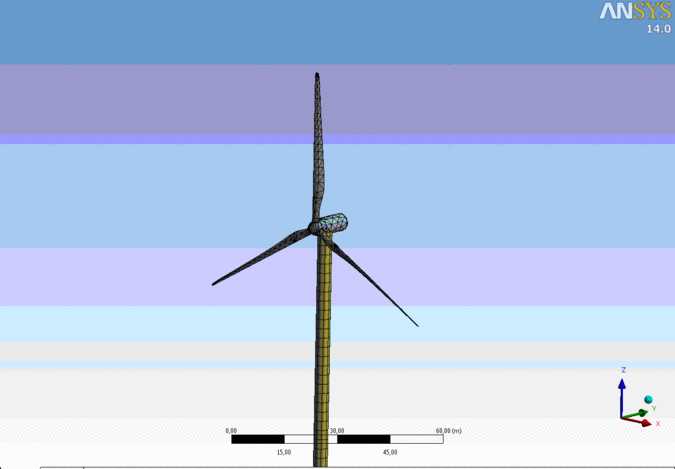

本作品为风力发电机组的三维建模与计算流体力学分析模型，建模阶段严格参照主流水平轴风力发电机组的实际结构比例完成，完整还原了塔筒、机舱、三叶片风轮等核心结构的几何形态，各部件的尺寸参数匹配兆瓦级风电机组的常规设计规格，塔筒采用分段式圆柱结构建模，风轮叶片依据翼型气动外形规律完成曲面构建，确保几何模型与实体机组的外形相似度满足流体仿真的精度要求。在模型搭建过程中，对叶片前缘、叶尖等气动敏感区域做了局部网格加密处理，兼顾仿真计算效率与结果准确性，流场域的设置按照风轮直径的合理倍数划定计算范围，入口边界、出口边界、壁面边界的参数设置符合计算流体力学的仿真规范。材质与可视化层面，塔筒部分赋予哑光金属漆材质，还原钢制塔筒的真实质感，叶片部分赋予复合材料哑光材质，匹配玻纤叶片的视觉特征，流场可视化采用速度流线渲染方式，通过渐变色谱直观呈现不同区域的气流速度分布，从蓝色低速区到红色高速区的色彩过渡自然清晰，可清晰观察到风轮旋转过程中尾流区的气流扰动规律、叶尖涡的生成与发展轨迹，以及塔筒周边的绕流特性。设计思路围绕风力机气动性能分析需求展开，模型可直接用于不同风速工况下的风轮出力特性计算、尾流影响范围评估、叶片气动载荷分布分析等研究场景，建模过程中对不影响流场计算的细小结构如机舱外部扶梯、螺栓连接件等做了合理简化，避免无效几何特征增加计算网格数量，同时保留了风轮与塔筒的相对位置关系、叶片的安装角与锥角等关键气动参数，确保仿真结果能够真实反映风力发电机组的实际运行流场特性，为风电机组的气动优化、风场微观选址等工作提供可靠的三维分析基础。
