高精度外径测微仪三维结构设计

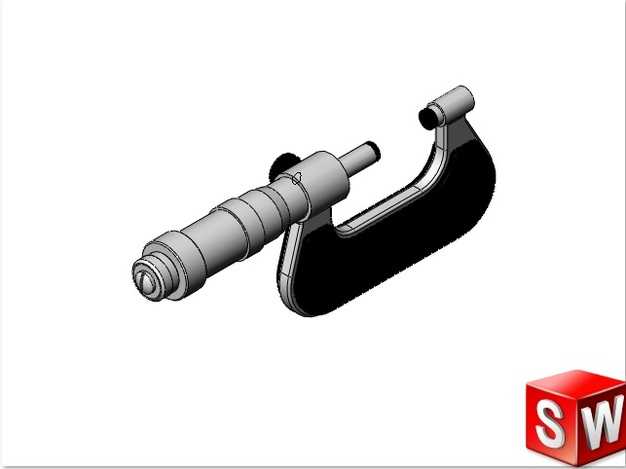

本测微仪三维模型采用SolidWorks平台完成全参数化建模，整体还原了机械式外径千分尺的完整结构与外观特征。建模过程中首先以测微螺杆的轴向运动轨迹为核心基准，搭建尺架、测砧、固定套管、微分筒、测力装置、锁紧装置六大核心部件的装配层级，严格遵循真实量具的尺寸比例与配合公差，确保各部件间的运动关系符合实际使用逻辑。外观渲染阶段，针对不同部件的材质特性做了区分处理：尺架的手持握持区域采用哑光黑色橡塑材质，模拟真实产品的防滑隔热覆层，表面添加细微的颗粒质感提升真实度；金属结构部分采用亚光镀铬金属材质，调整反射参数还原量具表面的细腻金属光泽，避免过度镜面反射造成的失真；微分筒与固定套管表面的刻度线采用凹凸贴图配合深色油墨材质实现，清晰还原刻度标识的印刷质感，锁紧旋钮部分做了滚花纹理建模，还原手动调节部件的防滑结构细节。结构设计上还原了测微仪的经典C型尺架结构，保证足够的结构刚性同时预留测量空间，测砧与测微螺杆的测量端面做了高精度平面建模，还原量具测量面的硬质合金镶片结构特征，测力装置部分还原了棘轮棘爪结构，模拟达到额定测力后打滑的功能逻辑。整体建模过程遵循工业设计的严谨性，每一处结构都对应真实量具的功能需求，既保证了外观的高度还原，也完整复现了产品的装配关系与运动逻辑，可作为量具结构认知、教学演示、相关测量设备二次开发的参考模型，渲染输出的效果图光影柔和，材质区分清晰，能够直观展现测微仪的产品形态与结构特征。
