蜗轮蜗杆交错轴传动副结构设计

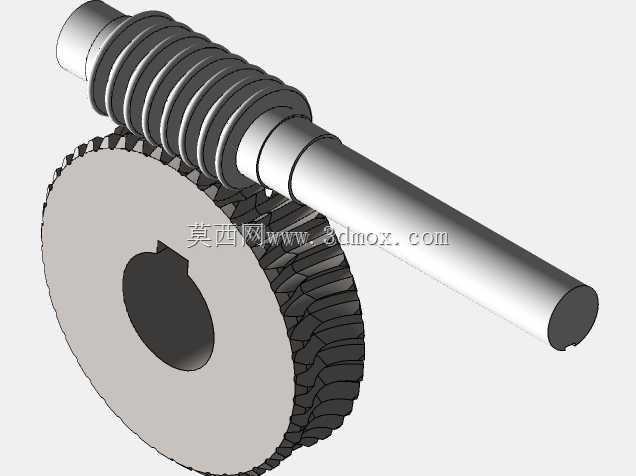

这套蜗轮蜗杆传动结构，是交错轴传动场景下的核心减速部件，主要应用在需要大传动比、低运行噪音、反向自锁需求的机械设备中，常见于轻工输送设备、小型机床进给机构、食品包装生产线的动力传递单元、舞台升降装置以及自动化仓储的驱动模块中，能够在空间垂直交错的两轴之间完成动力与运动的传递，相比平行轴齿轮传动，同等传动比下结构更紧凑，占用的安装空间更小，运行过程中啮合齿面为线接触，传动平稳性更强，冲击振动与工作噪音远低于直齿圆柱齿轮传动。

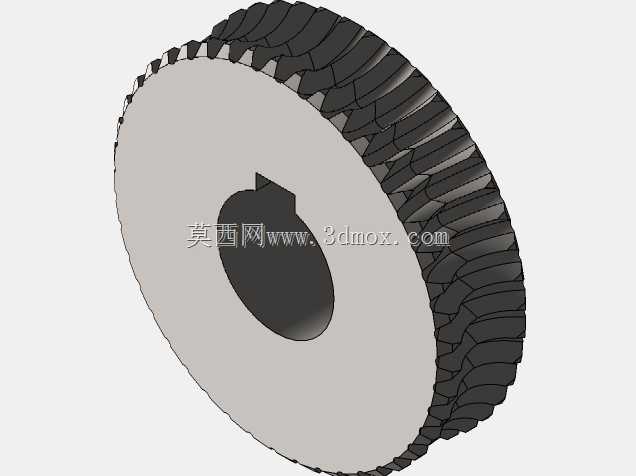

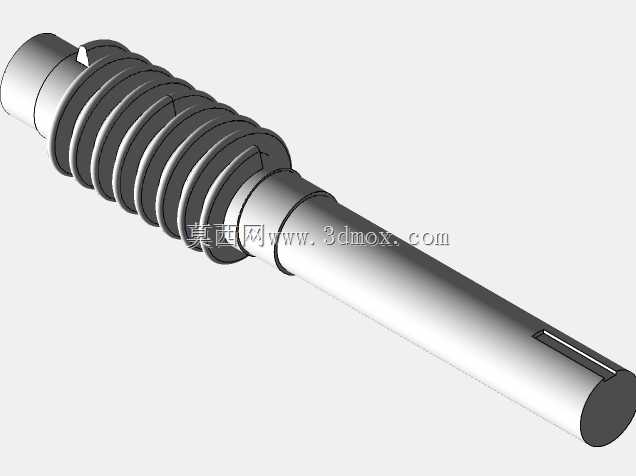

从功能特性来看，该传动副采用单头蜗杆匹配对应齿数的蜗轮，可实现单级大传动比的动力传递，无需多级齿轮串联即可满足低速大扭矩的输出需求，同时当蜗杆导程角小于啮合齿面当量摩擦角时，机构具备反向自锁特性，能够避免输出端负载带动输入端回转，可在起重、升降类设备中起到安全防护作用，防止负载下坠引发安全事故。设计过程中首先根据目标传动功率、输入转速、额定输出扭矩确定蜗杆的头数与蜗轮齿数，匹配合理的模数与齿形参数，确保啮合齿面接触强度满足长期运行的负载要求，避免齿面过早出现点蚀、磨损问题；其次对蜗杆轴的支撑轴段做了阶梯轴设计，预留了轴承安装位与轴肩定位结构，方便装配时对轴承、蜗杆进行轴向定位，蜗轮中心设置了键槽结构，可通过平键与输出轴实现周向固定，传递额定扭矩。

在安装边界方面，蜗杆轴整体为长轴类结构，两端支撑轴段的直径、轴段长度均按照标准深沟球轴承的安装尺寸设计，可直接适配常规轴承座的安装孔位，蜗轮的轮毂厚度、外圆直径、中心孔尺寸均匹配对应规格输出轴的安装要求，装配时需保证蜗杆轴线与蜗轮轴线的空间垂直交错精度，中心距误差控制在允许公差范围内，确保齿面啮合接触斑点处于合理位置，避免偏载导致局部齿面磨损加剧。整套结构的外形轮廓规整，没有多余的突出结构，可直接集成到各类设备的传动腔体内，适配不同设备的安装空间限制，日常维护时只需定期对啮合齿面补充润滑脂，即可保证长期稳定运行，有效降低设备的运维成本。
