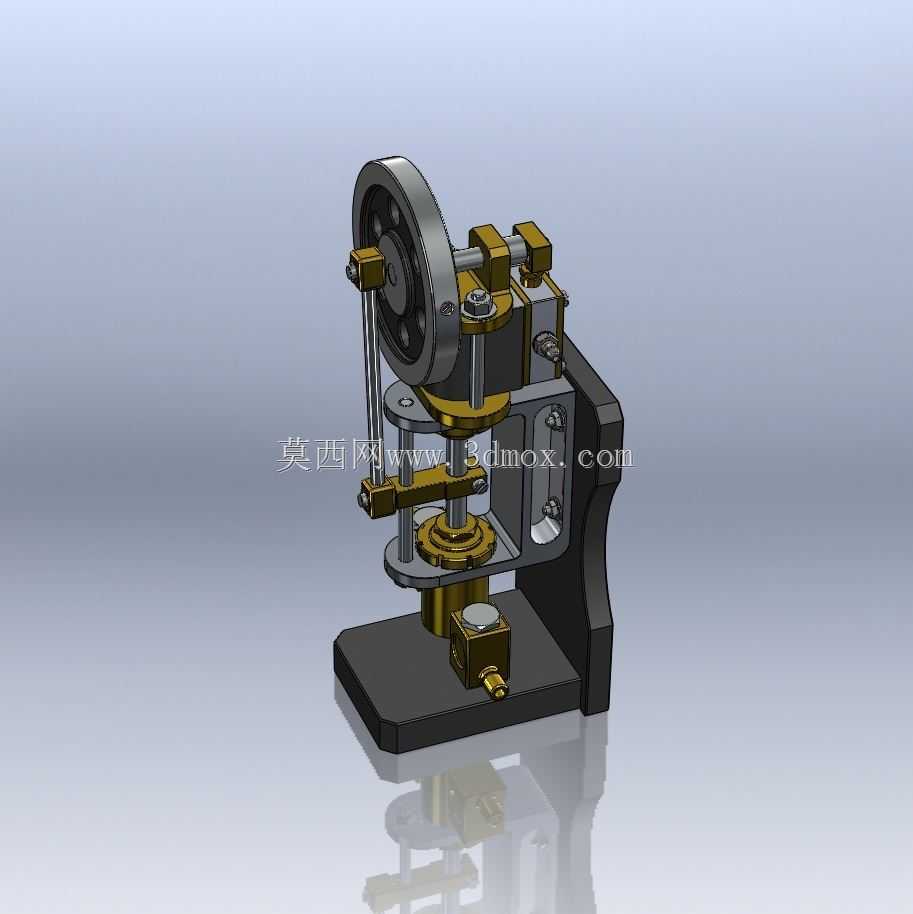

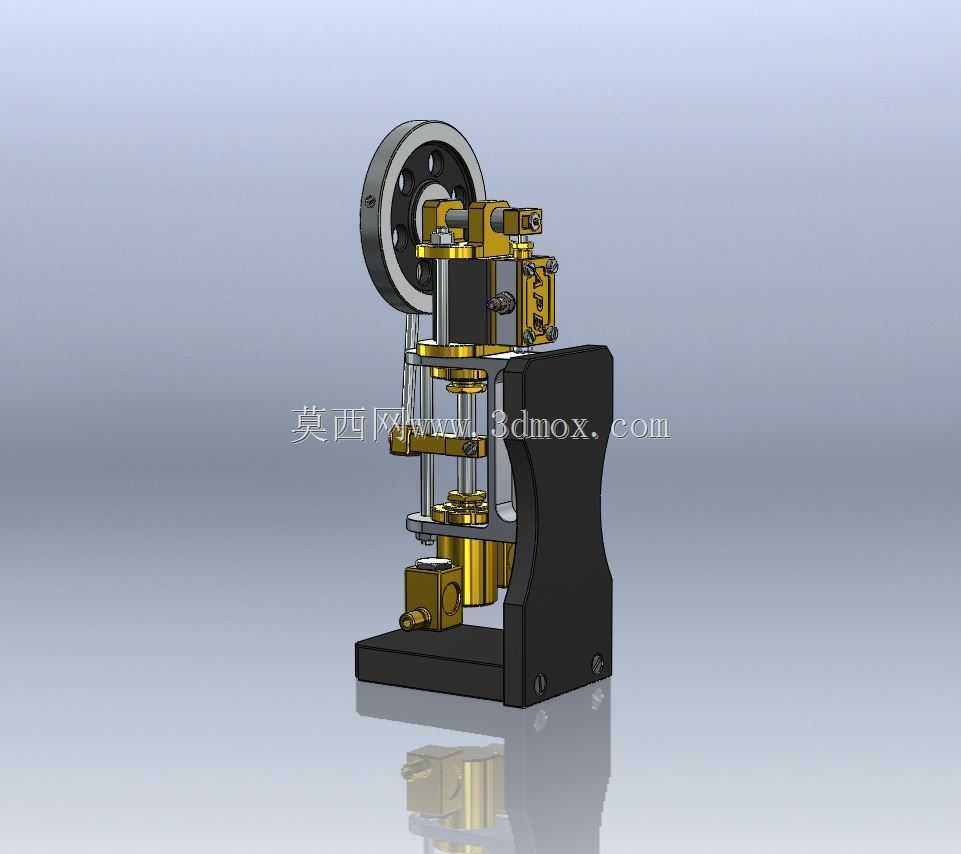

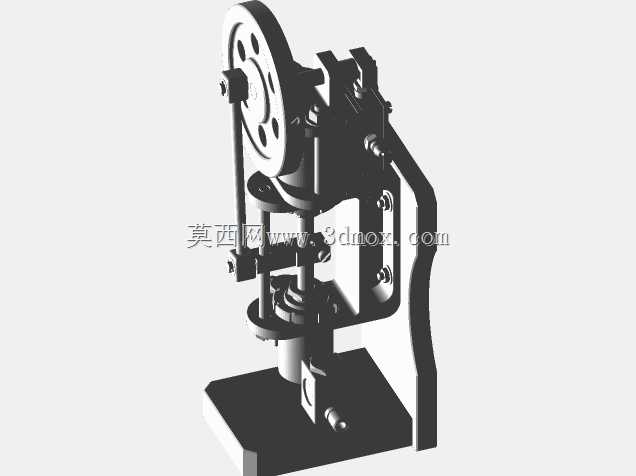

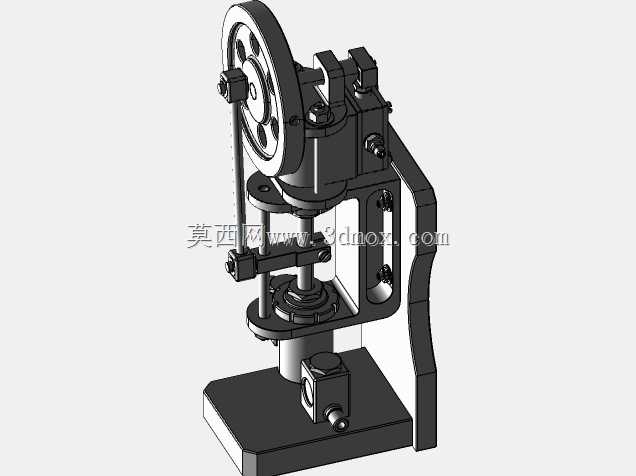

沃克斯豪尔驴子泵动力装置结构展示

这款动力装置属于小型往复式泵用动力结构，主要适配小型流体输送场景，可在实验室小型试剂输送、小型机床冷却循环供液、桌面级液压演示台动力供给等场景中作为核心动力源使用，也可作为机械原理教学的演示教具，直观展示曲柄连杆结构将旋转运动转化为活塞往复运动的完整传动过程，帮助学习者理解往复式泵与动力端的配合逻辑。

从实际用途来看，该装置整合了动力输出与泵体功能，无需额外外接复杂传动组件即可完成流体的吸入与加压输出，整体结构紧凑，不需要占用过大的安装空间，适合在空间受限的小型设备内部集成安装。其功能特性覆盖了完整的动力传递与泵作动流程：侧置的带轮作为动力输入部件，可通过皮带连接外部电机或手动摇柄输入旋转动力，动力经立式布置的曲柄连杆机构传递后，带动下部泵腔内的活塞做上下往复运动，配合泵体内部的单向阀结构，即可完成流体的稳定输送；装置上部设置的飞轮结构可储存旋转动能，抵消活塞往复运动产生的惯性冲击，让整个装置的运行过程更加平稳，降低运行过程中的振动与噪音。

在设计思路上，该结构采用立式分层布局，将动力输入、传动换向、泵体作动三个功能模块沿垂直方向依次排布，最大程度压缩了水平方向的安装尺寸，同时各功能模块之间采用螺栓连接的分体式结构，方便后期对易损的活塞密封件、连杆轴承部件进行拆解维护；支撑结构采用L型一体式铸造机架，将传动组件与泵体都集成安装在机架的安装基准面上，保证各传动部件的同轴度与位置精度，避免运行过程中出现部件偏磨、传动卡滞的问题；底座采用加宽的平板式设计，可通过螺栓直接固定在安装平台上，安装边界清晰，不需要额外设计复杂的安装转接结构。

从外形尺寸与安装边界来看，该装置整体高度控制在小型台式设备的适配范围内，底座的安装孔位按照通用小型机械的安装间距设计，输入带轮的伸出位置预留了足够的皮带安装空间，泵体的进出液接口设置在下部前侧，方便连接流体管路，不会与机架、传动部件产生干涉，整体安装适配性较强，可直接集成到对应小型设备的设计方案中，减少二次改型的设计工作量。
