直列四缸往复式内燃发动机结构展示

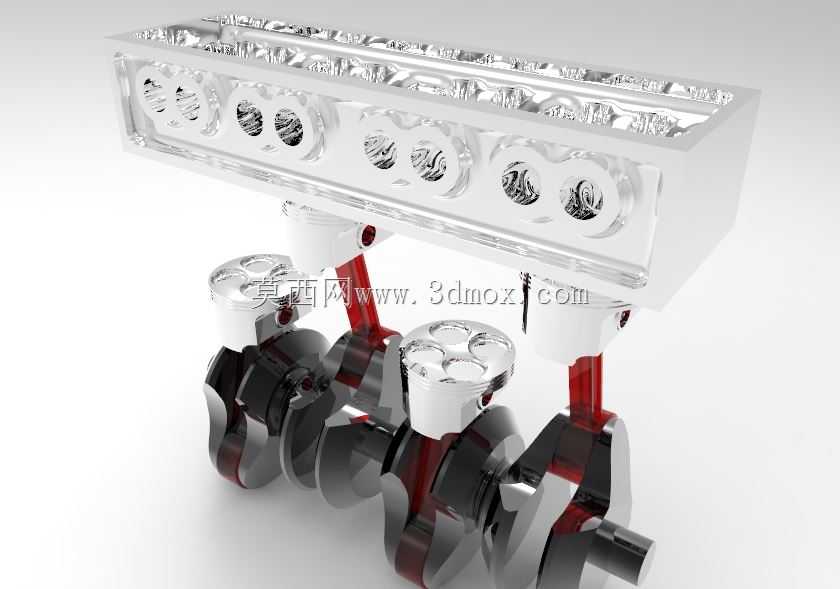

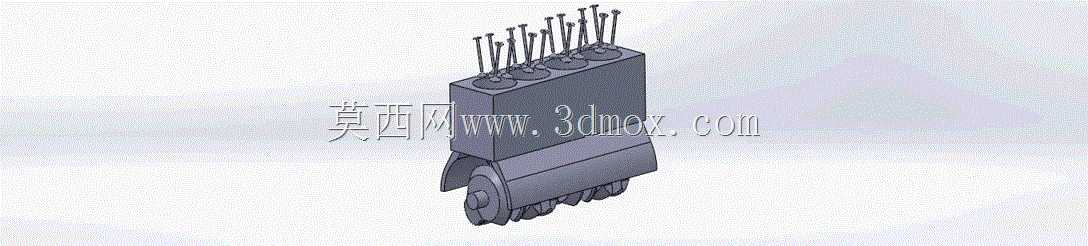

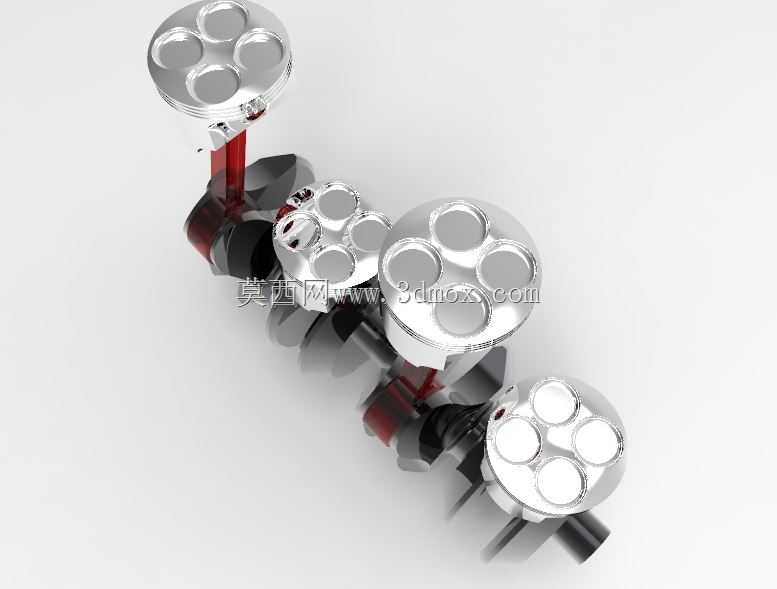

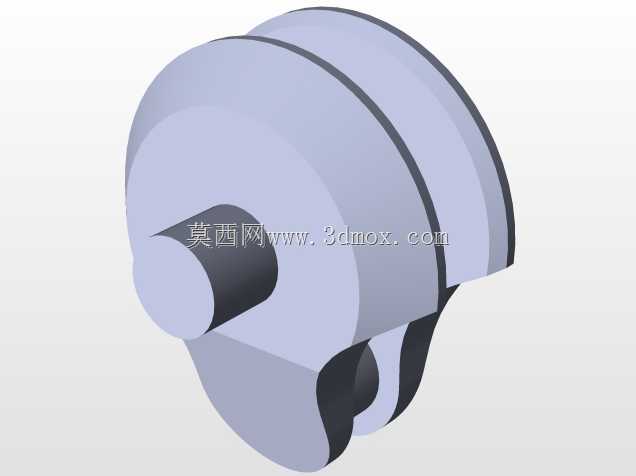

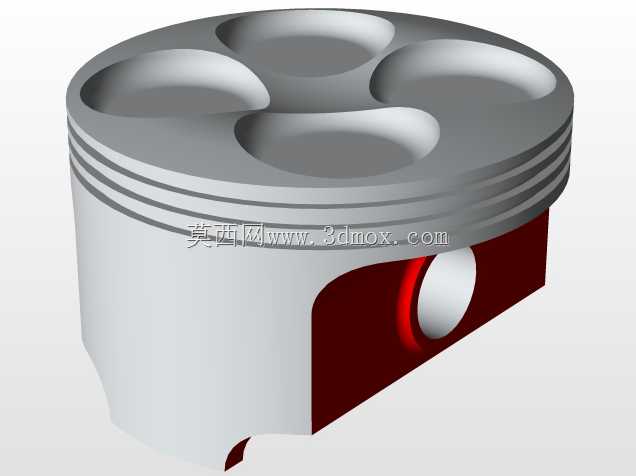

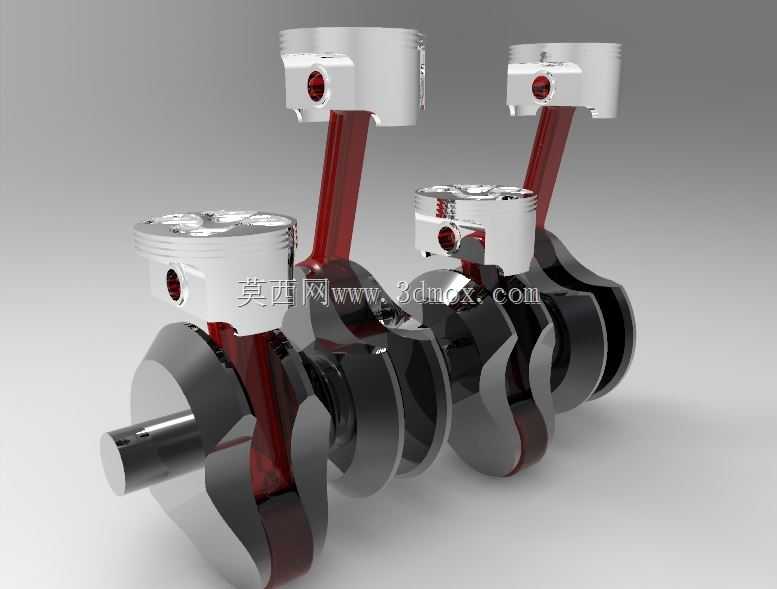

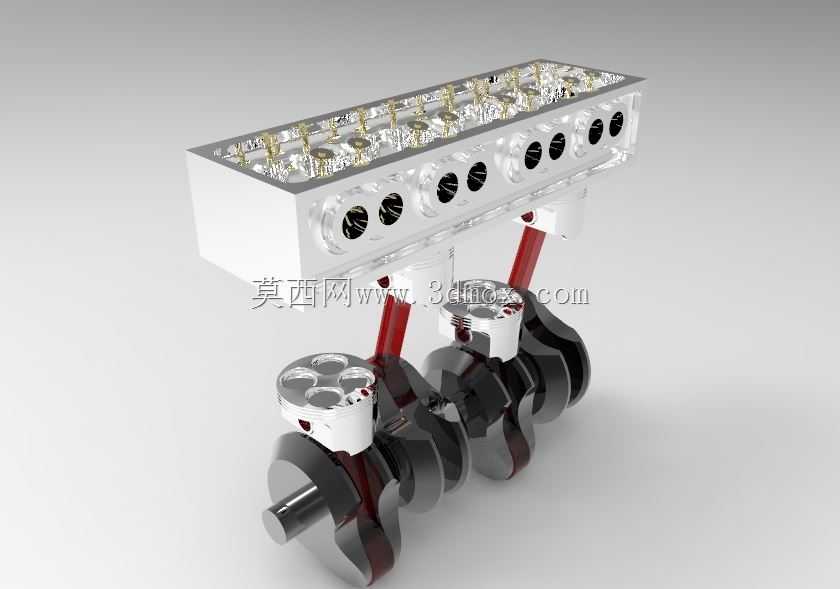

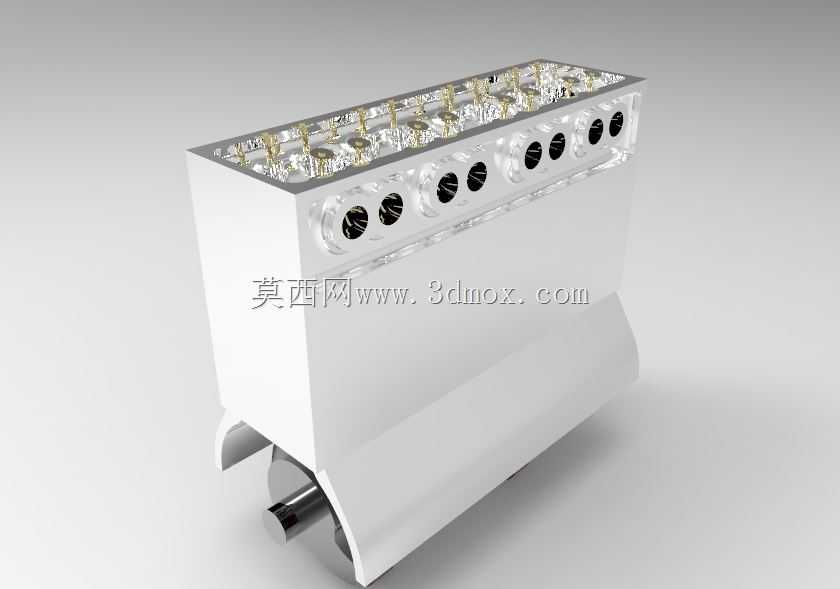

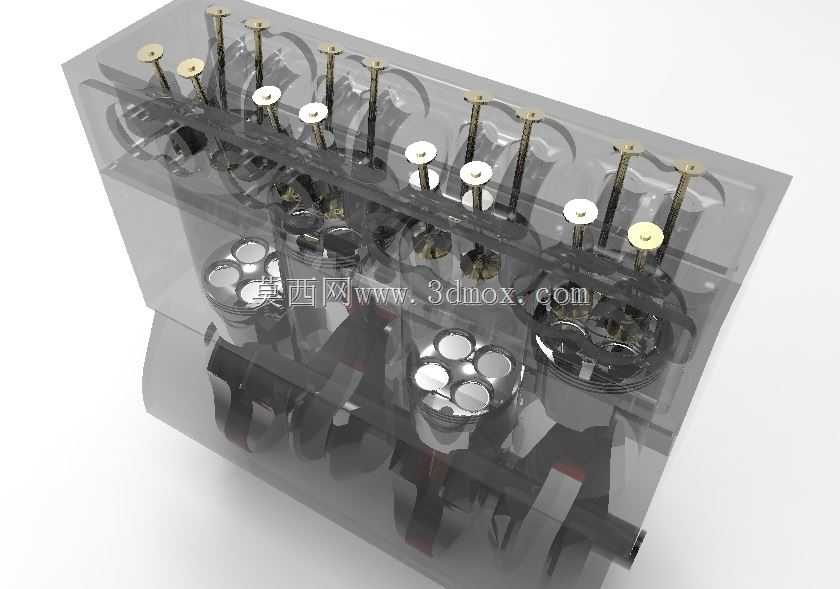

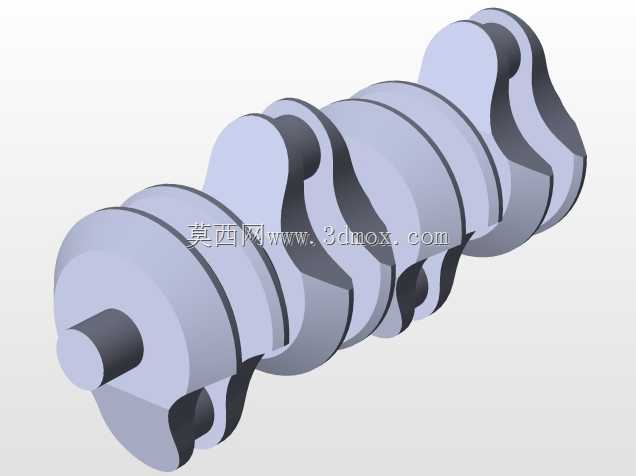

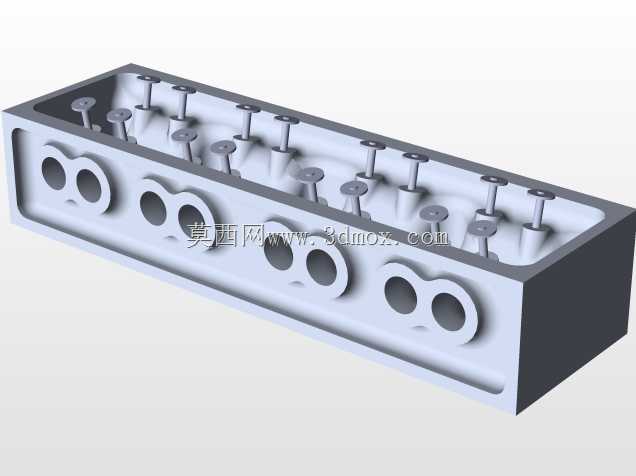

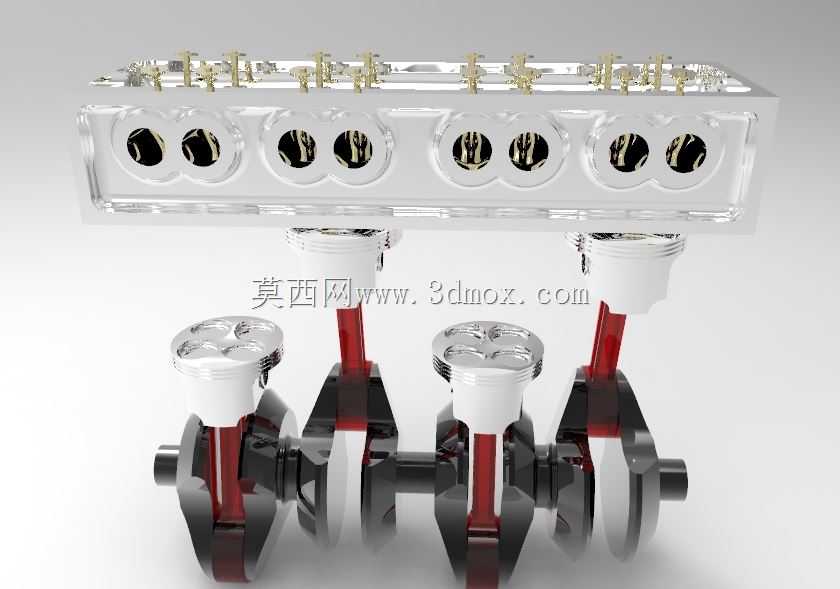

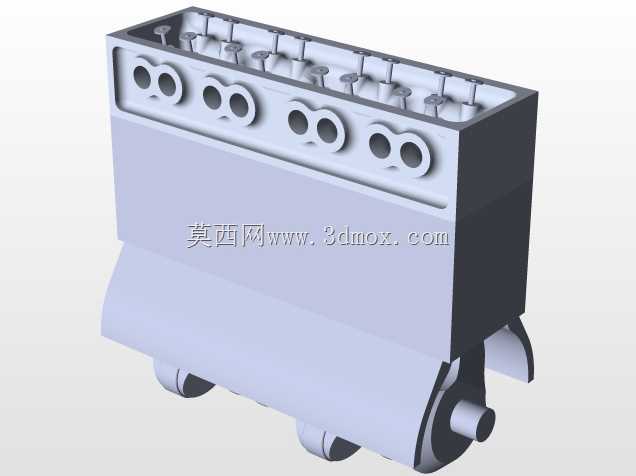

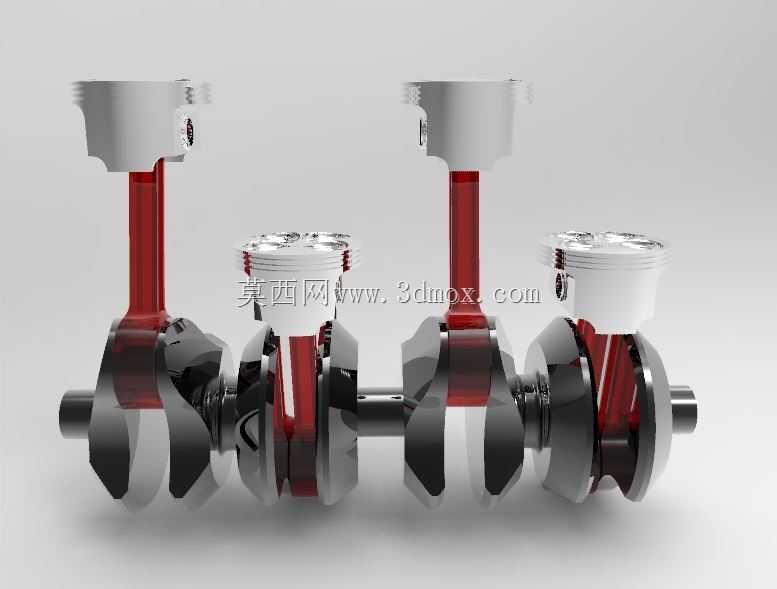

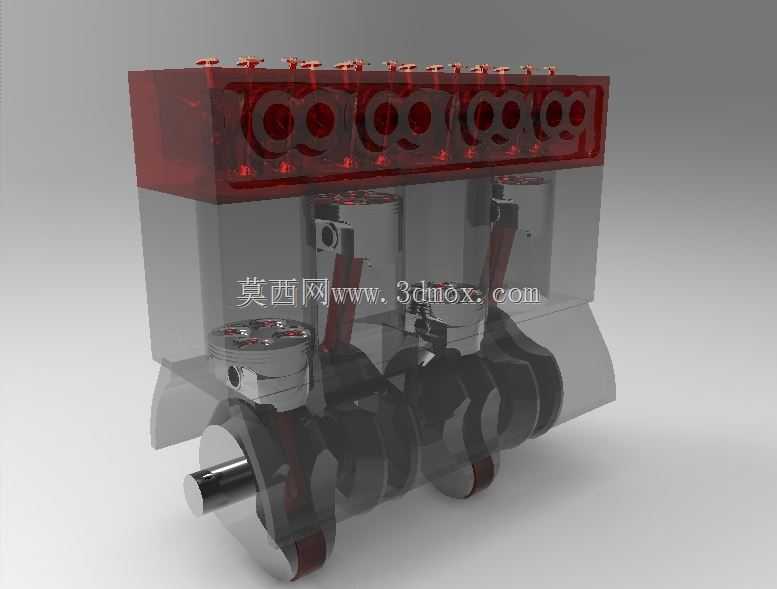

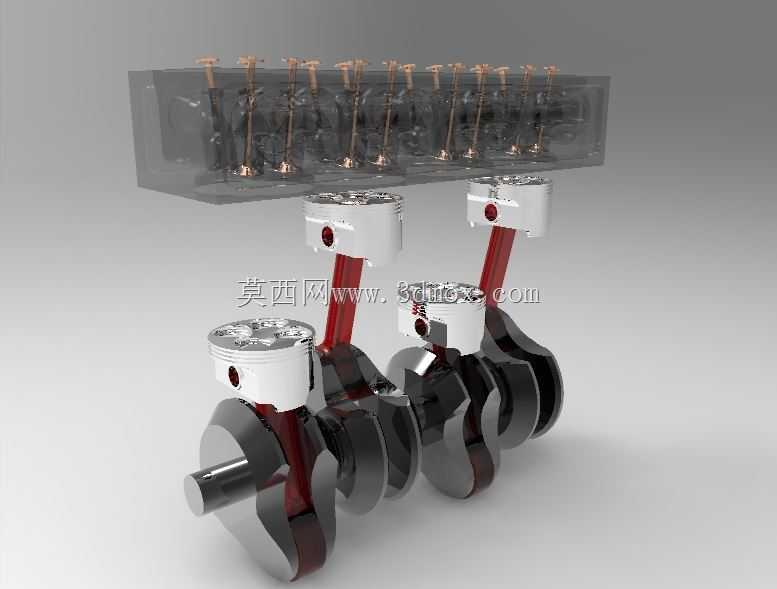

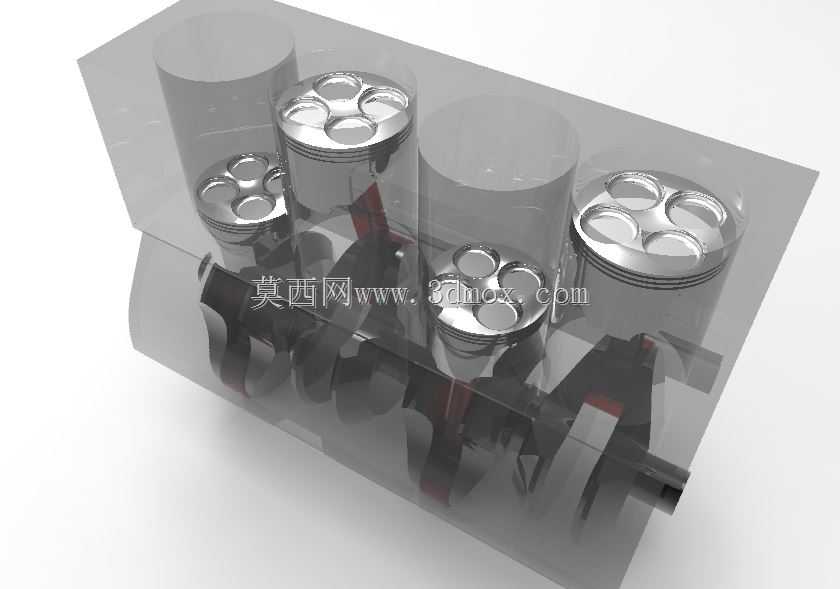

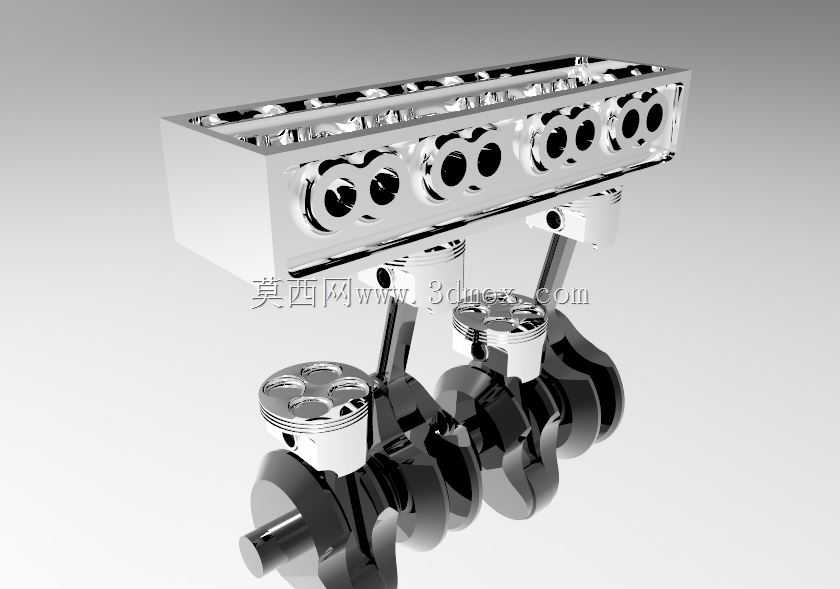

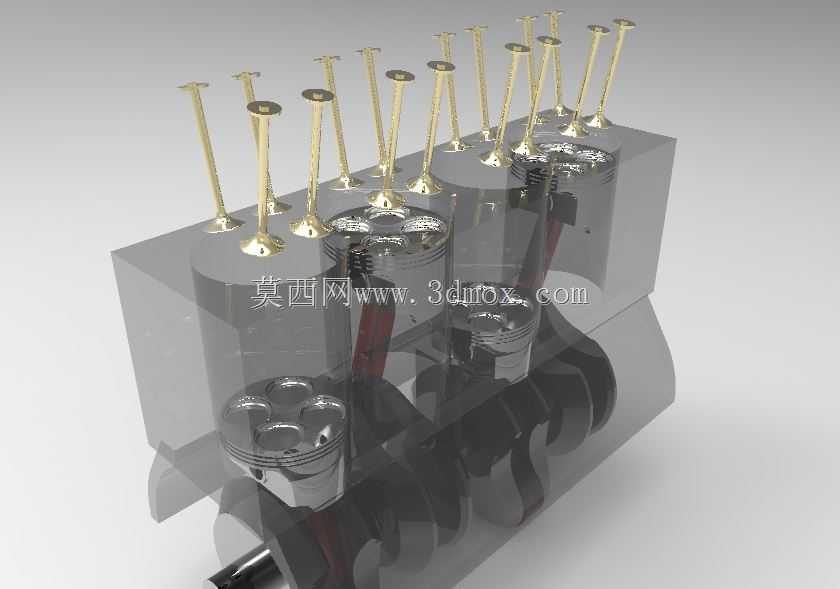

这款直列四缸往复式内燃动力装置，是乘用车、小型工程机械、农用动力设备领域应用最广泛的核心动力输出单元，主要承担燃料化学能向旋转机械能的转换职能，为配套设备提供持续稳定的动力输出，可适配家用轿车、轻型载货车辆、小型发电机组、小型农用作业机械等多种装备的动力需求。整套结构采用直列四缸的经典排布形式，四个气缸沿曲轴轴向等距一字排列，相比V型、水平对置等排布形式，直列布局的结构复杂度更低，生产装配难度小，后期维护便捷性更高，同时整机宽度尺寸更紧凑，能够适配多数前置前驱车型的前舱安装空间，也能满足小型固定式动力设备的窄幅安装边界要求。从结构设计来看，整套装置完整还原了内燃机核心的曲柄连杆机构，包含一体式铸造的气缸体、四个独立往复运动的活塞组件、对应匹配的连杆部件、以及整体式锻造的四曲拐曲轴，其中气缸体采用半透明展示形式，可清晰观察到内部四个气缸的排布与缸筒结构，活塞顶部的燃烧室凹坑、活塞销座、环槽结构都做了还原，连杆采用斜切口大头设计匹配曲轴连杆轴颈，曲轴的平衡块结构、主轴颈、连杆轴颈、输出端法兰都做了精准的结构复刻，能够直观呈现四缸发动机的工作时序：四个活塞按照1-3-4-2的做功顺序交替往复，通过连杆将活塞的直线往复运动转换为曲轴的旋转运动，曲轴上集成的平衡块可抵消活塞往复运动产生的一阶、二阶惯性力，保证整机运转的平顺性，降低工作过程中的振动与噪音。在安装边界层面，直列四缸的布局让整机长度控制在四缸等距排布的合理区间，高度方向覆盖从曲轴油底壳安装面到气缸盖顶面的完整尺寸，宽度仅为单缸体的横向宽度，无需额外预留大尺寸侧向安装空间，适配多数紧凑型动力舱的安装要求，同时各部件的连接接口都做了对应设计，气缸体侧面预留了附件安装位，可匹配机油泵、水泵、正时机构等外围附件的安装，曲轴输出端可直接连接离合器、变速器等传动部件，完整还原了实机的装配逻辑。这套结构可用于动力原理教学、发动机结构认知、新机型研发初期的结构验证等场景，能够帮助从业者直观理解四缸内燃机的运动逻辑与结构组成，清晰展示各部件的运动配合关系，避免二维图纸难以表达的运动干涉问题，为后续的结构优化、性能仿真提供直观的结构参考。
