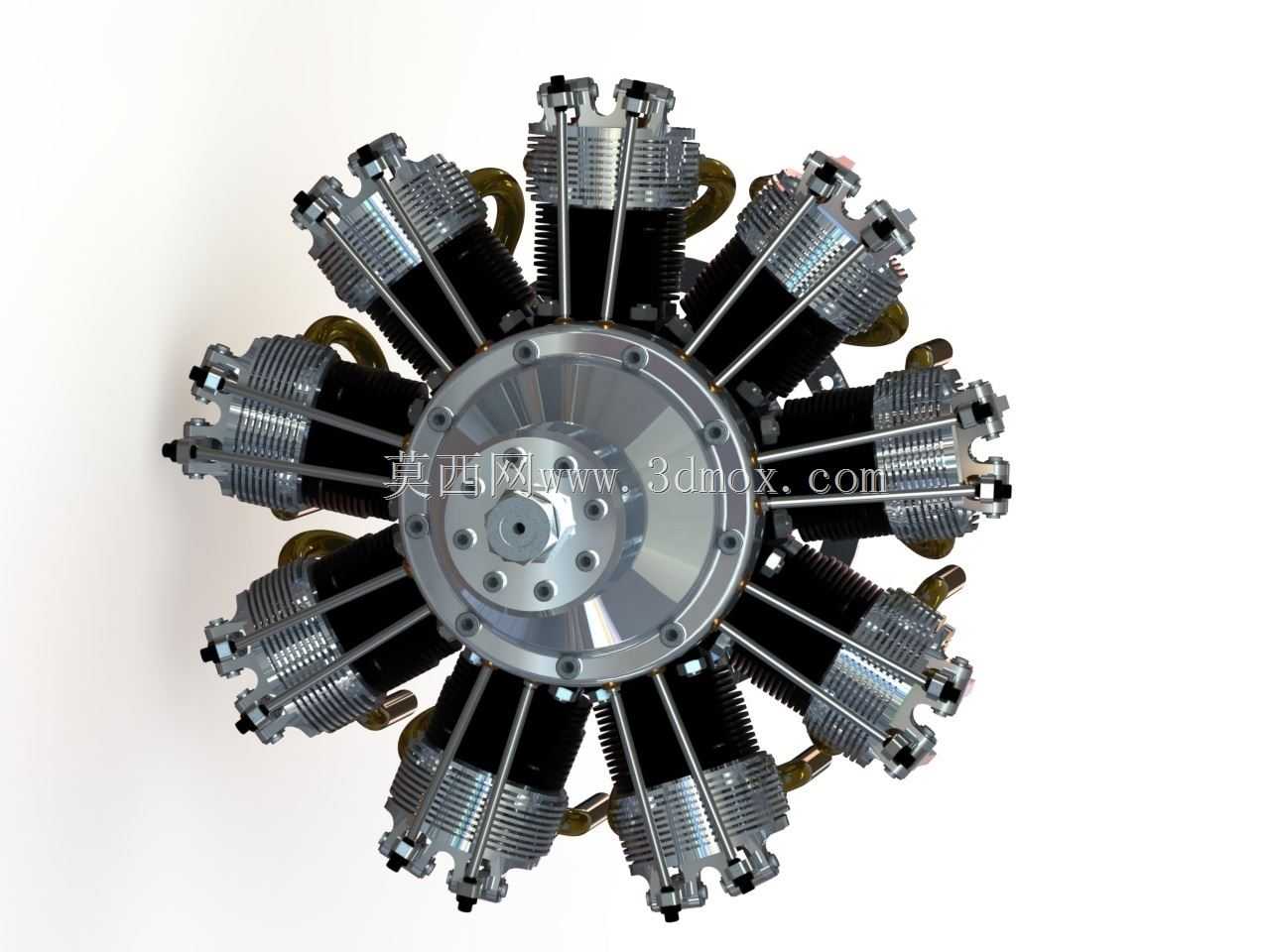

九缸星型径向航空活塞动力装置

该九缸星型径向活塞动力装置，是轻型通航飞行器动力系统的经典构型方案，核心应用场景覆盖轻型固定翼通航飞机、自转旋翼机、复古特技飞行器以及大型航模的动力配套，也可作为航空动力教学、机械原理演示的实体教具载体，在小型通航动力、航空科普、复古飞行器复刻领域有着不可替代的应用价值。这类星型径向引擎相比同排量直列、V型活塞引擎，拥有更短的轴向尺寸，能够大幅压缩动力舱的纵向安装空间，让飞行器机头设计更紧凑，同时周向均匀分布的气缸可以获得极佳的迎风冷却效果，无需复杂的液冷管路结构即可实现稳定的工作温度控制，大幅降低动力系统的自重与故障概率。从功能特性来看，该动力装置采用周向等角分布的九缸布局，曲轴单拐即可驱动全部活塞完成做功循环，曲轴结构更短、刚性更强，运转过程中各缸往复惯性力可沿周向相互抵消，整机运转平顺性远优于同缸数的直列构型，动力输出的扭矩波动更小，能够为螺旋桨提供稳定的持续推力，适配大直径低速螺旋桨的推力输出特性，在低空低速飞行工况下拥有极佳的动力响应表现。设计过程中，整体围绕径向对称的核心逻辑展开，中心曲轴箱采用一体化辐板式承力结构，每个气缸沿曲轴中心呈40度夹角均匀排布，保证各缸进排气路径长度一致，配气相位可实现统一标定，降低了配气机构的设计复杂度；气缸散热鳍片沿周向外露，充分利用飞行迎面气流实现主动风冷，省略了液冷系统所需的水泵、散热器、管路等附属部件，有效降低了整机自重，提升了动力系统的功重比。安装边界层面，整机以中心曲轴为安装基准，后端曲轴箱设置有环形安装法兰，可直接对接飞行器防火墙的安装支架，前端输出轴预留标准螺旋桨安装锥面与定位销孔，可适配主流通航螺旋桨的安装尺寸；整机径向最大尺寸满足轻型单发飞行器机头整流罩的包覆要求，轴向长度紧凑，不会过度占用座舱前部空间，同时各缸的火花塞、进气管路、燃油喷嘴均预留了充足的维护操作空间，日常检修无需拆解整机即可完成常规维保作业。该构型的动力装置在低空低速工况下的动力输出特性十分适配轻型飞行器的起降需求，周向对称的结构也让整机的重量分布更均匀，能够降低飞行器飞控系统的配平压力，是轻型通航动力领域经过长期实际应用验证的成熟构型。
