肘撑式康复助行拐杖三维结构设计

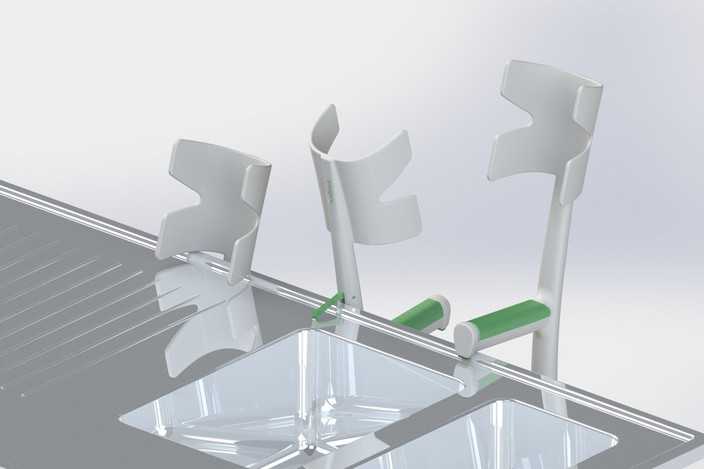

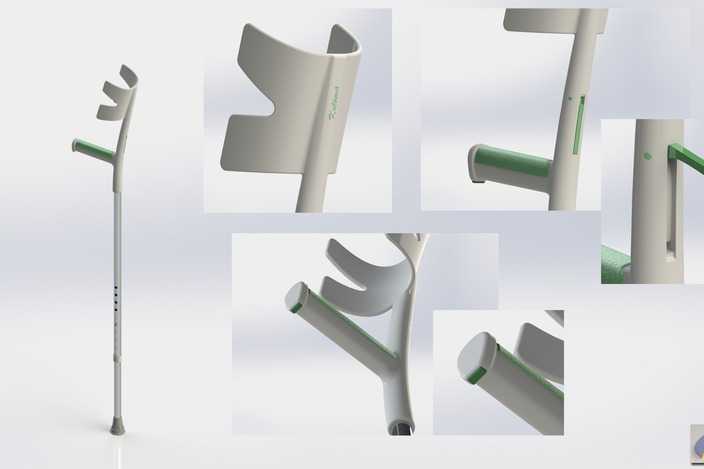

本模型为肘撑式助行拐杖的三维参数化设计成果，建模阶段采用自顶向下的设计逻辑完成整体结构搭建，首先以人体工学适配尺寸为基准绘制主骨架草图，确定拐杖总高度调节区间、肘托开合角度、握把握持倾角的核心参数基准，再通过多实体建模方式拆分各个功能部件。主体支撑杆采用等壁厚圆管结构建模，管壁预留多档高度调节的定位孔位，孔位边缘做圆角过渡处理避免应力集中，支撑杆底部的防滑脚垫采用软质橡胶材质模拟，建模时通过曲面扫掠完成脚垫底部的防滑纹理构造，还原接触地面时的摩擦面形态。肘托部件为核心受力支撑结构，采用曲面放样结合加厚命令生成，托体内侧贴合人体前臂轮廓做内凹弧面设计，边缘做全包式圆角处理避免使用时剐蹭衣物或皮肤，托体与支撑杆的连接部位做加强筋结构建模，提升连接处的结构强度。握把部件采用符合手部握持弧度的曲面造型，建模时通过多截面曲面拟合人手自然握持的轮廓形态，握把表面做细微的防滑凸点纹理设计，与支撑杆的连接部位做过渡包边处理，避免棱角磕碰。渲染阶段采用哑光工程塑料作为肘托与握把的基础材质，调整材质粗糙度参数模拟医用级塑料的细腻磨砂质感，支撑杆部分采用哑光金属漆材质，添加细微的金属颗粒纹理还原铝合金管材的表面质感，防滑脚垫采用高粗糙度的黑色橡胶材质，调整材质的凹凸贴图参数还原橡胶表面的细微颗粒感。场景布光采用柔和的三点布光方案，主光源从侧上方45度角投射，突出各个部件的轮廓转折与曲面形态，补光弱化部件阴影区域的死黑部分，环境光添加微弱的冷色调反射，提升整体渲染图的通透质感。结构设计上充分考虑实际使用场景的受力需求，肘托与支撑杆的连接部位采用一体化过渡结构，避免直角连接带来的应力断裂风险，高度调节孔位采用等间距排布，适配不同身高使用者的调节需求，整体结构无冗余部件，在保证结构强度的前提下尽可能降低整体重量，符合康复辅具轻量化的设计要求，握把与肘托的接触部位均做软质材质的预留设计空间，可在实际生产中包覆软质泡棉提升使用舒适度，底部脚垫的可拆卸结构也在建模时做了卡扣连接的结构预留，方便后期磨损后的更换维护。
