直插式红发红发光二极管三维建模作品

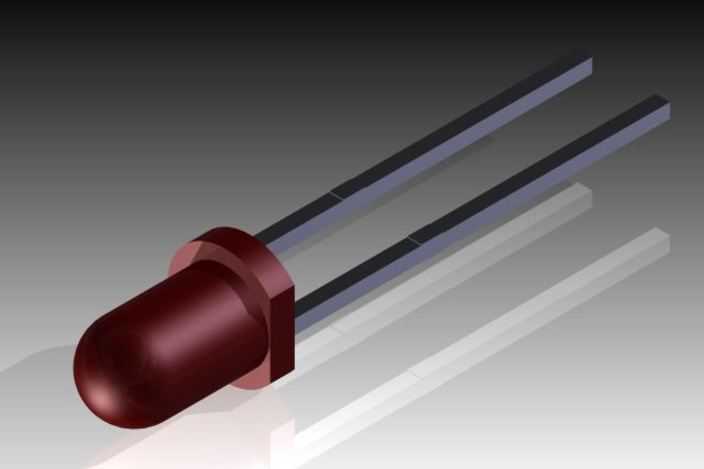

本作品为直插式红发红发光二极管的三维参数化建模成果，建模过程依托三维设计软件完成全流程构建，首先对照实物直插LED的尺寸规范完成基础轮廓绘制：先以旋转凸台命令构建椭球形环氧封装头部，严格匹配常规5mm直插LED的头部曲率与直径参数，封装头部与引脚衔接处的凸缘结构通过拉伸凸台精准还原，保证凸缘的厚度、直径与实际工业生产的封装尺寸完全一致。引脚部分采用扫描特征完成建模，两根平行金属引脚的间距、直径、长度均参照行业通用直插LED的引脚规范设定，同时还原了引脚表面的金属质感基础形态，建模全程采用全参数化约束，所有尺寸均可根据不同规格直插LED的参数快速调整适配。材质与渲染环节，针对环氧封装部分设置半透明深红色树脂材质，调整材质的折射度、粗糙度与透光参数，还原红发红LED封装胶体在未通电状态下的深红半透明质感，同时添加轻微的表面高光反射效果，模拟环氧封装固化后的光滑表面特性；引脚部分设置镀锡金属材质，调整金属的反射率与哑光参数，还原直插LED引脚的哑光镀锡金属质感，避免过度镜面反射带来的失真。渲染阶段采用三点布光方案，主光源从模型侧上方投射，勾勒出椭球形封装头部的曲面轮廓，辅光源补充暗部细节避免阴影死黑，背光源添加轻微轮廓光突出引脚与封装的衔接结构，最终渲染图清晰呈现LED的整体结构与材质特征。结构设计上完整还原直插LED的典型构造：椭球形聚光封装、限位凸缘、两根平行直插引脚，各部分衔接处做了符合工业生产实际的圆角处理，没有出现生硬的直角衔接，完全匹配真实直插LED的生产工艺特征，可用于电子电路装配演示、PCB布局仿真、电子元器件教学演示等场景，模型结构严谨无破面，可直接导入各类装配场景使用。
