工业传动同步齿形皮带三维建模作品

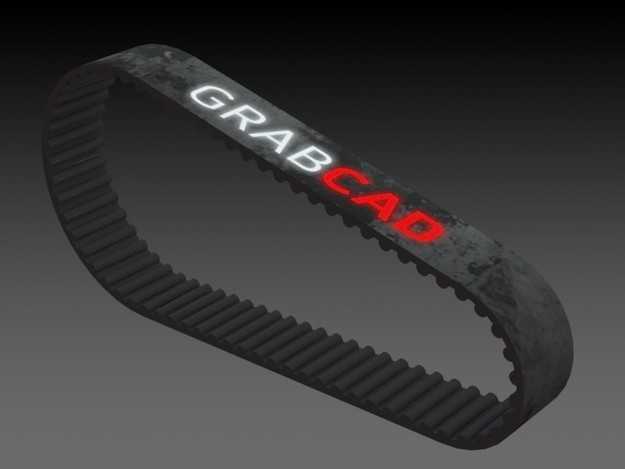

本作品为工业传动用同步齿形皮带的三维建模成果，建模过程以真实同步带的结构参数为核心依据，首先通过草图绘制确定皮带的闭合环形轮廓，精准匹配齿形的节距、齿高、齿根圆角等关键尺寸，确保齿形结构能够与配套同步带轮实现完美啮合，避免传动过程中出现跳齿、打滑等问题。建模阶段采用扫掠特征生成皮带的基础环形基体，再通过阵列命令完成内侧等距分布的梯形齿结构，对齿根与带身的衔接位置做圆角过渡处理，还原真实皮带的应力分散结构，避免模型出现尖锐棱角导致的结构失真。材质设置上，针对同步带常用的氯丁橡胶基材，调整材质的漫反射颜色为深炭黑色，添加细微的橡胶颗粒质感纹理，同时设置合适的粗糙度参数，还原橡胶材质哑光、略带细微颗粒触感的表面特征；对带身表面的标识文字做凹凸贴图处理，模拟印刷标识的轻微凸起质感，提升模型的真实度。渲染阶段采用柔和的侧方主光源搭配环境补光，突出皮带环形的曲面轮廓与内侧齿形的排列结构，通过光影层次展现带身的厚度与齿部的立体形态，清晰呈现同步带的整体结构特征。设计过程中充分考虑同步带的实际应用场景，严格控制带身的厚度公差、齿形的位置精度，确保模型既具备外观展示的高还原度，也可用于传动机构的装配模拟、运动仿真，能够直观演示同步带与带轮啮合传动的完整过程，为传动系统的设计验证、结构展示提供精准的三维数字模型支撑，还原工业传动部件的真实结构与材质特性。
