小型四轴航拍飞行器结构设计模型

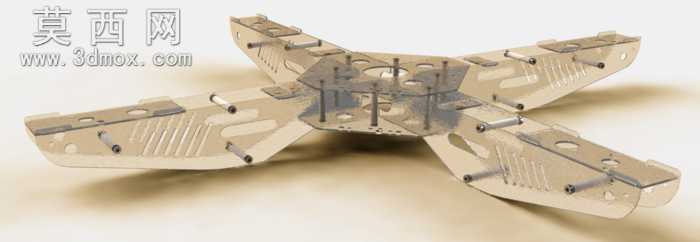

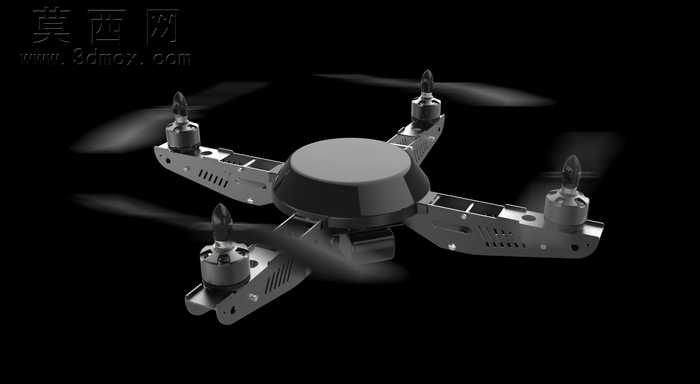

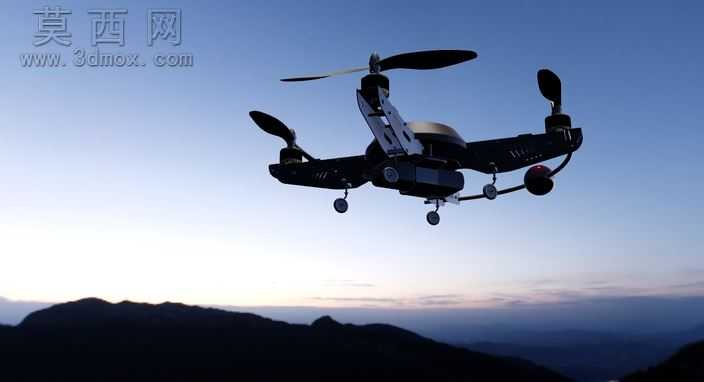

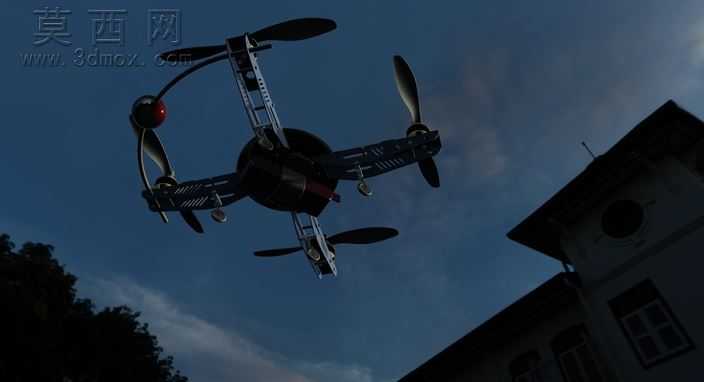

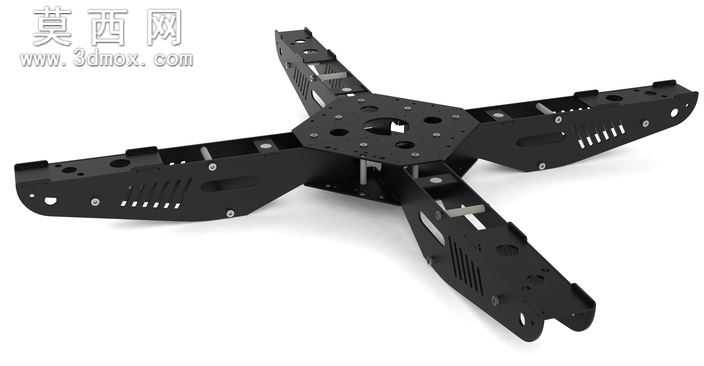

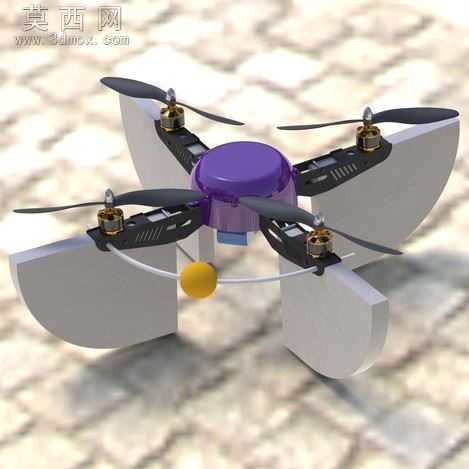

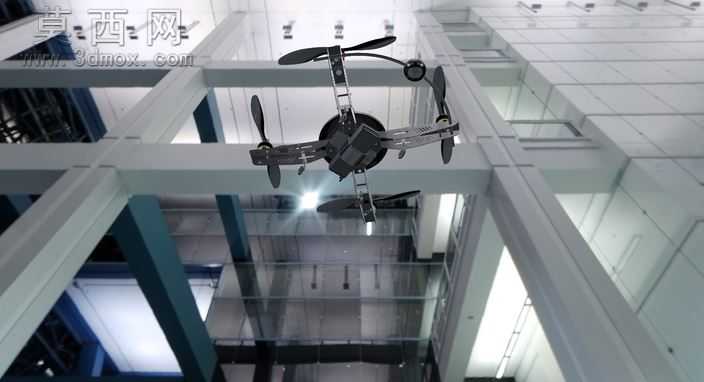

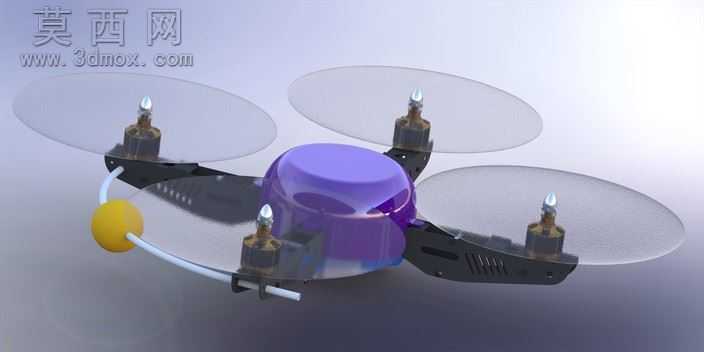

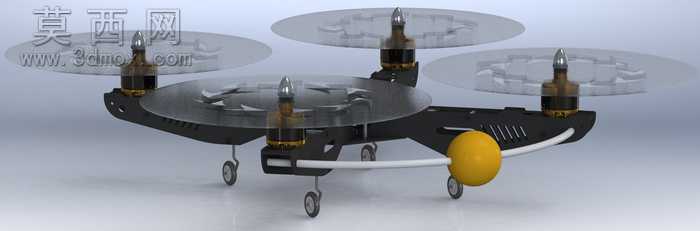

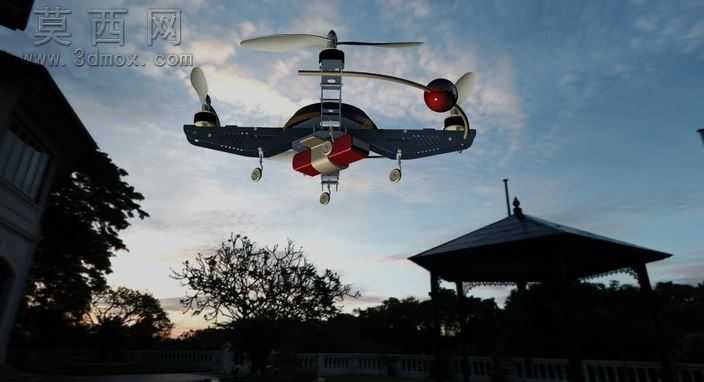

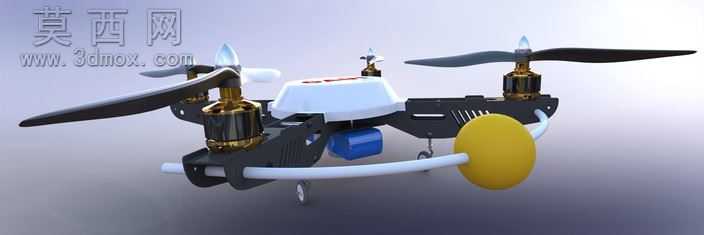

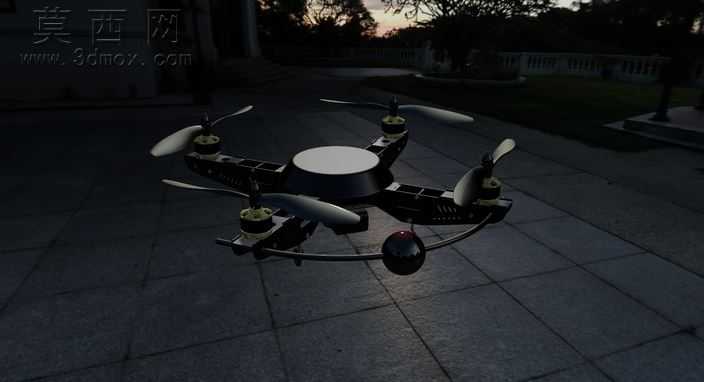

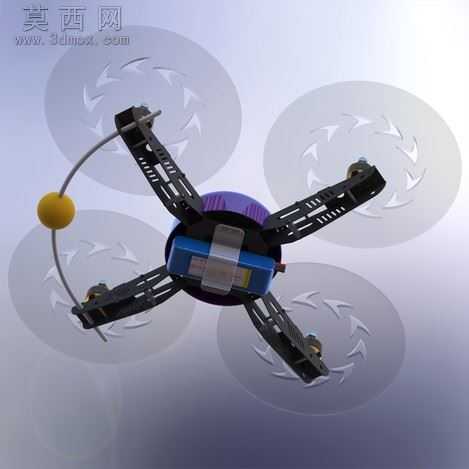

本款四轴飞行器模型采用主流的X型旋翼布局完成整体结构设计，建模过程中严格遵循小型消费级无人机的结构设计逻辑，对每一处装配细节都做了精准还原。模型首先完成中心主机身的主体结构搭建，机身主体采用轻量化的壳体设计，预留了飞控主板、电池仓、信号接收模块的安装位，壳体表面做了流线型过渡处理，既能够降低飞行过程中的空气阻力，也能为内部电子元件提供可靠的防护，避免飞行中遇到的扬尘、水汽侵蚀核心部件。四个机臂从中心机身向外对称延伸，机臂与主体的连接位置做了加强筋结构设计，能够抵消旋翼高速转动时产生的振动，避免长期飞行出现机臂松动、结构疲劳的问题，每个机臂末端都设计了独立的电机安装座，安装座的定位尺寸完全匹配常用的微型无刷电机规格，保证电机装配后同轴度符合飞行要求，减少旋翼转动时的抖动问题。旋翼部分采用两叶螺旋桨设计，建模时还原了桨叶的翼型曲面，桨叶的扭转角度经过参数化调整，能够在转动时提供稳定的升力，同时降低飞行噪音。起落架部分采用弧形轻量化支杆设计，支杆末端加装了缓冲防护结构，也就是模型中醒目的黄色防撞缓冲件，既能够在降落时吸收冲击能量，保护机身与机载设备，也能在发生低空碰撞时起到缓冲作用，降低碰撞对机身结构的损伤。模型在材质渲染上做了区分处理：机身主体采用哑光白色工程塑料材质，还原消费级无人机常用的ABS外壳质感；电机部分做了金属电镀质感处理，还原无刷电机的金属外壳与铜质绕组的视觉效果；旋翼采用半哑光的黑色复合材质，模拟碳纤维增强桨叶的质感；起落架支杆采用光滑的白色硬质塑料材质，缓冲件采用醒目的明黄色软胶材质，通过材质差异清晰区分不同功能的结构部件。整个模型的装配关系完整，所有部件之间不存在干涉问题，既可以用于航模设计的结构参考，也可以用于无人机相关的教学演示、产品宣传渲染使用，完整还原了小型四轴飞行器从机身结构、动力安装到起落防护的全链路设计细节，能够直观展示四轴无人机的结构组成与设计思路。
