Si570贴片式晶振电子元器件三维建模作品

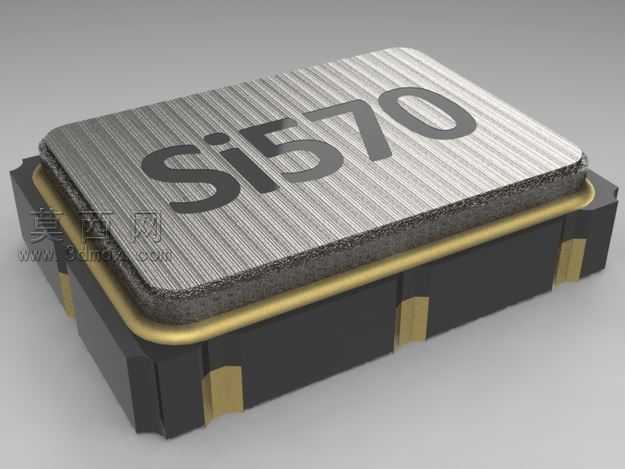

本作品为Si570贴片式有源晶振的高精度三维建模成果，建模过程以还原实物真实外观与结构细节为核心目标，首先通过参考实物尺寸参数与产品规格书，在三维建模软件中完成基础轮廓的草绘搭建，先绘制出晶振主体的矩形基座轮廓，精准把控基座的长宽高比例，还原贴片元件小巧规整的外形特征。建模过程中针对晶振顶部的金属屏蔽盖做了精细化处理，先构建出金属盖的基础曲面，再通过纹理映射与凹凸贴图模拟出金属盖表面的细密拉丝纹理，还原金属材质的细腻质感，同时在金属盖表面精准蚀刻出Si570的产品标识，字体比例、凹陷深度都与实物保持一致，还原产品的标识细节。针对晶振基座部分，采用哑光黑色工程塑料材质进行材质赋予，调整材质的粗糙度、漫反射参数，还原塑封基座的哑光磨砂质感，同时还原基座四周的镀金焊盘结构，对焊盘做了金属镀金材质的调试，模拟出镀金层温润的金属光泽，精准还原焊盘的位置、尺寸与倒角细节，还原贴片元件可用于SMT焊接的结构特征。建模时还还原了金属盖与塑封基座之间的金色封边结构，通过环形曲面构建封边的轮廓，调整封边的金属材质参数，区分封边与顶部金属盖、焊盘的质感差异，让整体模型的层次更加分明。渲染阶段采用工作室柔光布光方案，通过多盏区域光从不同角度打光，既突出金属部分的反光质感，又避免塑封部分出现过曝的死白区域，同时添加柔和的环境反射，让金属表面的反射更加自然真实，整体渲染效果贴近实物拍摄的视觉感受，清晰展现出Si570晶振的外观特征与结构细节，可用于电子电路仿真演示、PCB布局预览、产品宣传展示等多个场景。
