双发飞翼布局遥控泡沫航模设计

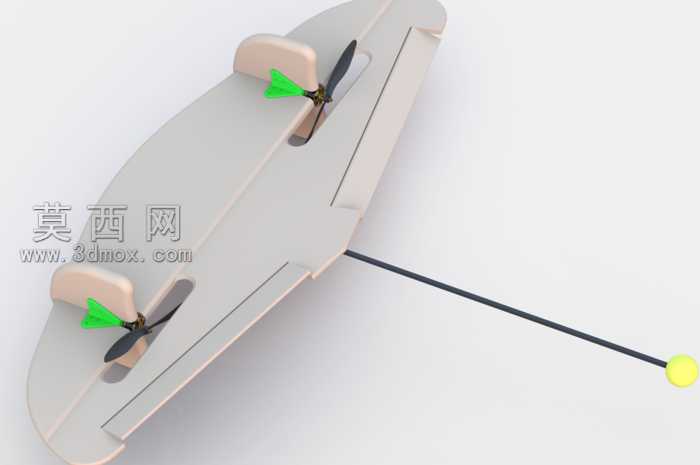

该作品为飞翼布局双发遥控航模的三维建模设计，整体采用无尾三角飞翼构型，依托三维建模软件完成全参数化结构搭建，建模过程中优先匹配泡沫材质航模的加工特性，对翼身融合曲面做了连续顺滑处理，避免出现尖锐折角以适配泡沫切割、热成型的加工工艺。模型完整还原了双动力单元的安装结构，在翼身左右对称位置预留了动力舱安装位，可适配小型直流电机与螺旋桨组件，动力舱做了凸起整流造型，既保证电机安装的结构强度，也尽可能降低飞行过程中的空气阻力。翼身主体采用薄翼型设计，建模时对翼型厚度、前缘后掠角度做了参数化约束，保证整机气动重心落在合理区间，尾部延伸出细长尾杆搭配末端配重球，用于调整整机俯仰力矩平衡，解决无尾飞翼布局天然的俯仰稳定性不足的问题。渲染阶段针对不同部件赋予了差异化材质：翼身主体赋予哑光浅灰色泡沫材质，还原泡沫航模的轻质质感，动力舱外壳赋予浅米色哑光塑料材质，模拟注塑电机座的视觉效果，螺旋桨分别赋予黑色硬质塑料与绿色整流件材质，尾杆赋予哑光黑色碳纤维杆材质，末端配重球赋予亮面黄色塑料材质，不同材质的光影区分清晰，可直观呈现各部件的装配关系。结构设计上充分考虑航模的组装便捷性，动力舱与翼身采用嵌入式安装结构，无需额外复杂连接件即可完成动力单元固定，翼身中部预留了电池、接收机等电子设备的安装空腔，走线槽沿翼身内部曲面布置，可避免线材外露影响气动外形。整体设计围绕轻量化、易加工、飞行稳定性三个核心目标展开，所有曲面造型均做了壁厚均匀化处理，既保证泡沫材质的结构强度，也尽可能控制整机重量，适配小功率动力组的推力需求，模型完成后可直接导出加工图纸用于泡沫航模的实物制作，也可用于航模气动布局的仿真验证。
