透明上盖安培小时计外壳结构设计

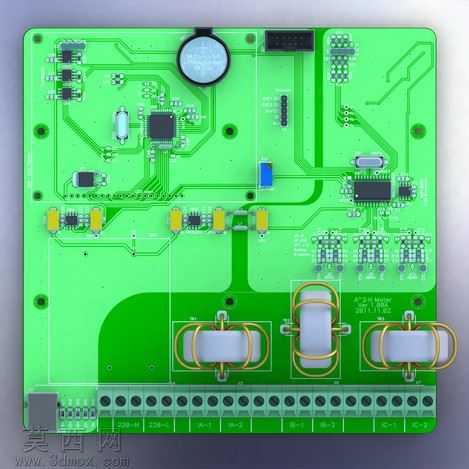

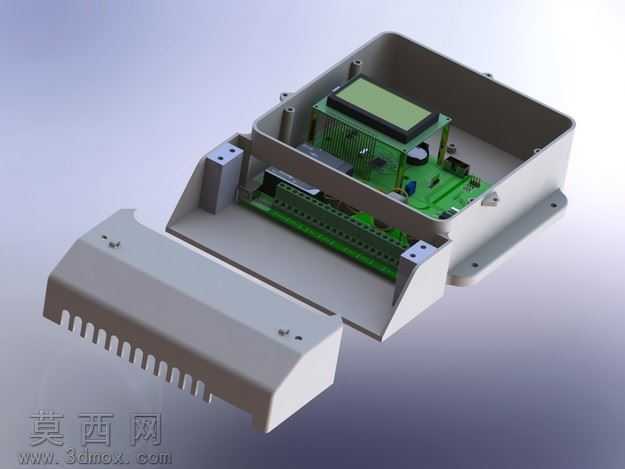

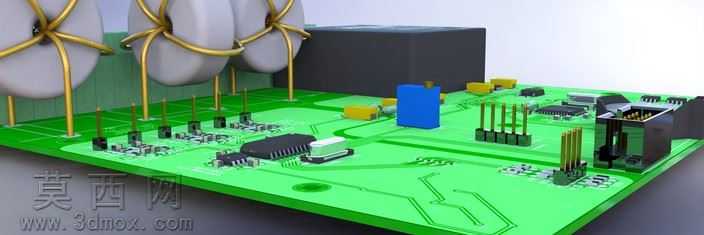

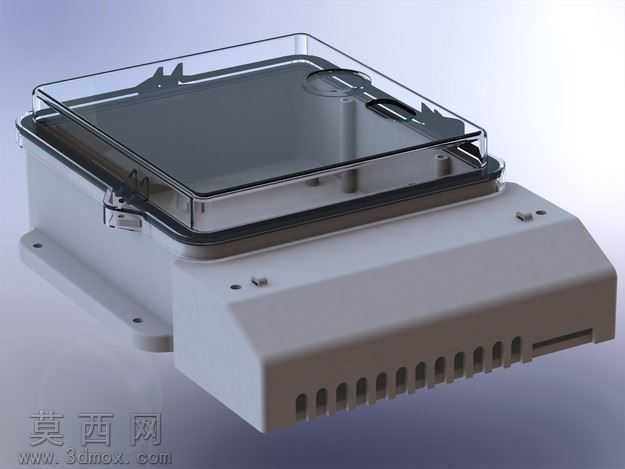

本作品为安培小时计的防护外壳三维建模成果，建模过程依托参数化三维设计软件完成，整体采用上下分体式装配结构设计，上盖选用高透明工程塑料材质，下壳体为浅灰色阻燃工程塑料材质，兼顾内部元件可视性与户外使用的防护需求。建模阶段首先完成整体轮廓的草绘定位，依据电气计量设备的安装规范确定壳体的长宽高基准尺寸，下壳体侧面设计有等距排布的通风散热槽，槽体采用斜向拔模角度处理，既保证空气流通带走内部电路工作产生的热量，又能避免外部水渍、灰尘直接侵入壳体内部，散热槽的边缘做了圆角过渡处理，避免注塑生产时出现应力集中导致的开裂问题。上盖与下壳体的连接部位设计有嵌入式密封胶条安装槽，配合侧边的卡扣式锁紧结构，无需额外螺丝即可实现上下壳体的紧密扣合，同时在壳体的四个边角位置设计有带安装孔的固定耳座，孔位内嵌金属衬套的安装预留位，可直接通过膨胀螺丝将设备固定在墙面或安装支架上，安装耳座与壳体主体做了加强筋连接处理，提升固定部位的结构强度，避免安装时受力断裂。上盖的透明区域做了微弧面处理，既提升外观质感，又能减少光线直射产生的反光，方便运维人员直接读取内部表盘的数值，上盖表面还预留了铅封安装位，满足计量设备的防篡改监管要求。材质渲染阶段，透明上盖调整了折射率与透光率参数，还原聚碳酸酯材质的高通透质感，同时添加轻微的表面磨砂效果避免过度反光，下壳体赋予哑光阻燃ABS材质质感，边缘做了细微的脱模斜度处理，完全匹配注塑生产的工艺要求，壳体内部还预留了电路板安装柱、接线端子固定位等内部结构，所有安装柱的高度统一，保证电路板安装后处于水平状态，避免元件虚接。整体结构设计充分考虑户外电气计量设备的使用场景，兼顾防护性能、安装便捷性与读数便利性，所有结构细节均经过装配干涉检查，可直接用于开模生产或3D打印样件验证。
