Vogelsang系列旋转凸轮转子泵结构设计

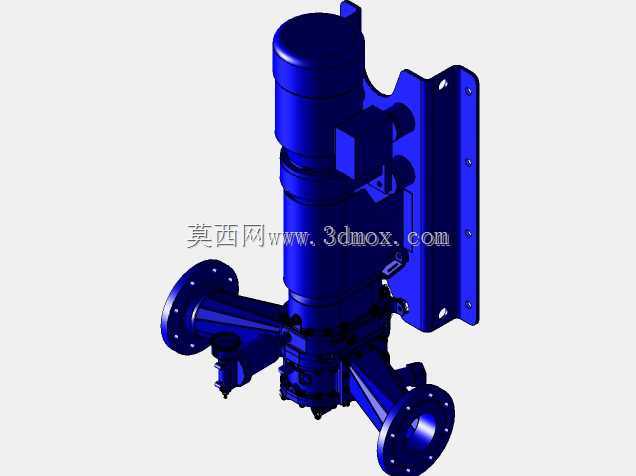

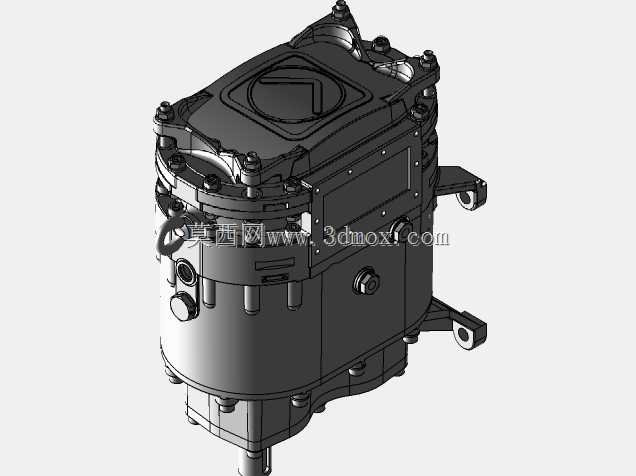

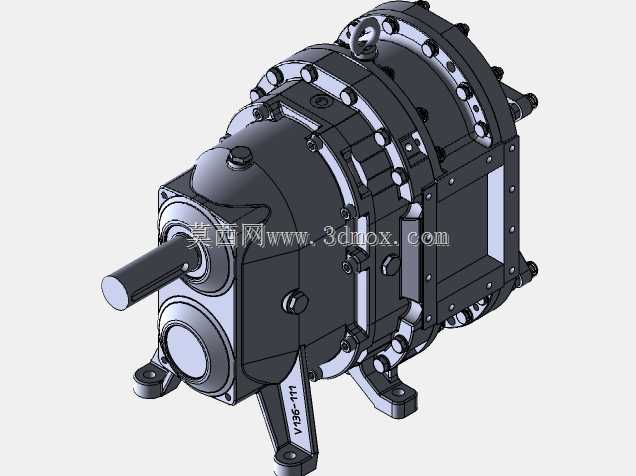

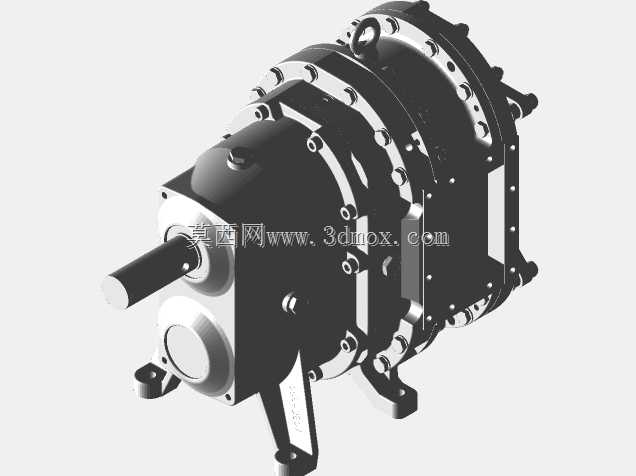

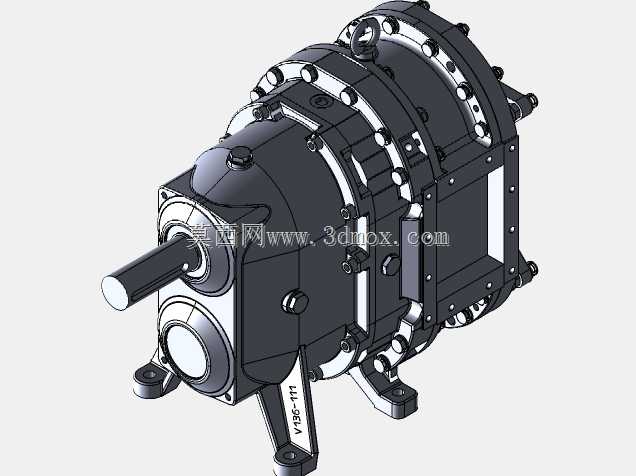

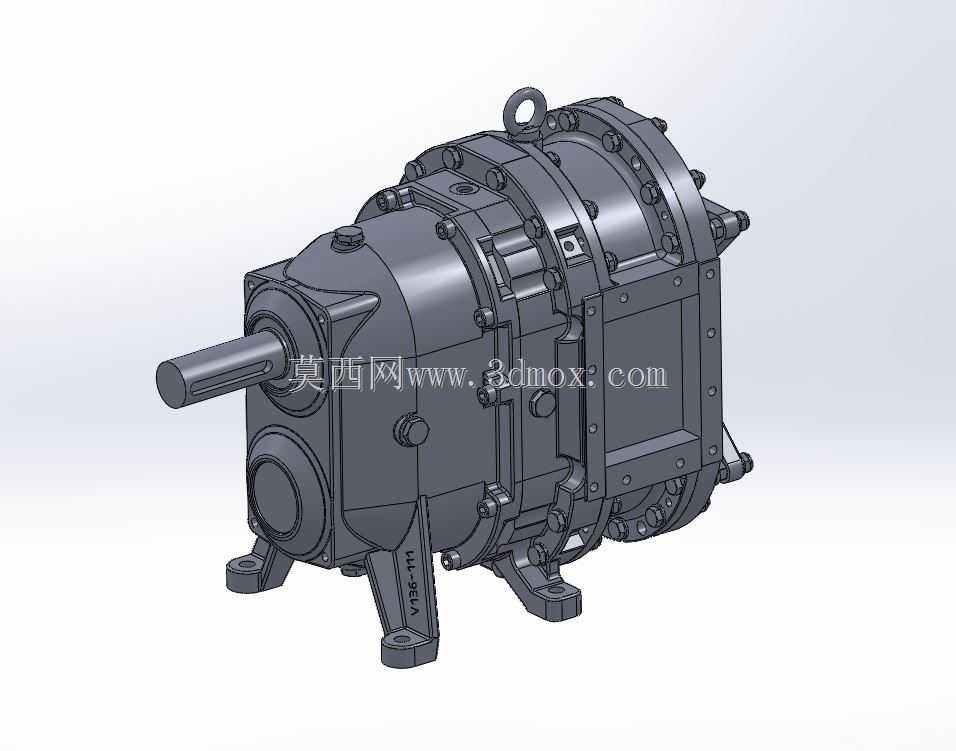

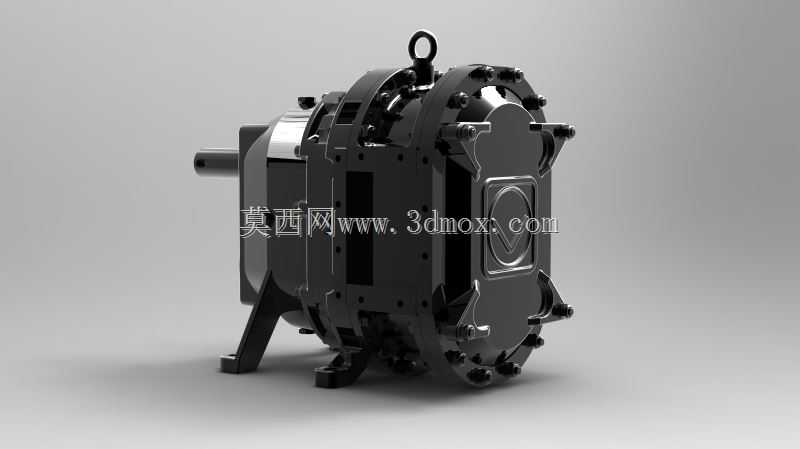

这款旋转凸轮转子泵主要面向高粘度流体输送、含固介质输送的工业场景，在市政污泥处理、餐厨垃圾输送、石化粘稠物料转运、农牧粪污还田作业中有着广泛应用，作为容积式泵的典型品类，它可以平稳输送含颗粒、高粘度、易缠绕的介质，不会像离心泵那样在输送高粘度物料时出现效率骤降、叶轮堵塞的问题，也不会像隔膜泵那样存在脉动大、易损件更换频繁的短板。从实际用途来看，该泵依靠腔体内两个同步反向旋转的凸轮转子，在转动过程中于泵腔入口侧形成持续真空，将介质吸入腔体后，随着转子转动，在转子与泵体内壁的密封配合下，将介质平稳推送至出口侧，整个输送过程对介质的剪切作用极小，能够保证输送物料的原有性状不被破坏，非常适合输送对剪切敏感的物料，比如食品行业的果酱、乳品，环保行业的含固污泥，石化行业的粘稠原油、树脂等介质。从产品功能特性来看，这款泵采用了分体式泵体结构设计，端盖与泵壳之间采用螺栓紧固密封，配合高精度加工的密封面，能够保证高压输送工况下的密封可靠性，输入轴端采用了多重密封结构，能够有效避免输送介质沿轴向外泄漏，同时防止外界杂质进入泵腔内部损坏转子与衬套。泵体底部设置了一体化铸造的安装支脚，支脚带有安装定位孔，能够直接固定在混凝土基础或者钢制机架上，安装时不需要额外制作复杂的转接支架，降低了现场安装的施工难度。在设计思路上，这款泵的转子采用了无接触式设计，两个转子之间、转子与泵体内壁之间保留了极小的配合间隙，运转过程中不存在金属部件的直接摩擦，因此泵的运转磨损极小，整机使用寿命更长，维护周期也更长；泵体侧面设置了检修盖板，不需要将整台泵从管路上拆卸下来，只需要打开检修盖板就可以检查转子磨损情况、清理泵腔内残留的杂物，大幅降低了日常维护的工作量。从外形尺寸与安装边界来看，这款泵的轴向输入轴采用标准轴伸设计，轴径、键槽尺寸匹配通用的联轴器安装标准，可以直接对接标准规格的电机或者减速机输出轴，不需要定制非标转接件；泵体的进出口采用法兰连接结构，法兰的安装孔距、密封面尺寸匹配通用工业管路标准，能够直接对接同口径的工业管路，现场安装时不需要对管路进行额外改造；整机的重心落在底部安装支脚的支撑范围内，安装固定后运转稳定性好，不会出现明显的振动偏移，支脚的安装孔间距预留了足够的安装操作空间，方便施工人员穿装固定螺栓、进行找平找正作业。泵体顶部设置了吊装吊环，能够方便现场使用起重设备进行整泵的吊装移位，不需要额外捆绑吊装带，避免吊装过程中损坏泵体的密封面或者轴伸部件。
